壁挂式立式轴流通风扇结构设计

　　在工业电控柜散热、小型设备舱通风、居家局部空气循环这类场景里，壁挂式立式风扇的安装适配性一直是结构设计阶段需要优先考量的点，不同于落地扇需要预留地面摆放空间，也区别于吊顶扇需要复杂的顶部承重结构，这类贴墙安装的立式通风组件，只需要依托垂直立面完成固定，就能在有限的空间内完成定向气流输送。从实际使用场景来看，这类风扇既可以用在小型配电变压器的周边辅助散热，通过持续的空气流动带走设备运行产生的积热，降低局部环境温度，也可以安装在狭小的办公工位侧方、家庭书房墙面，作为定点通风装置使用，不会占用桌面或地面的有效使用面积。

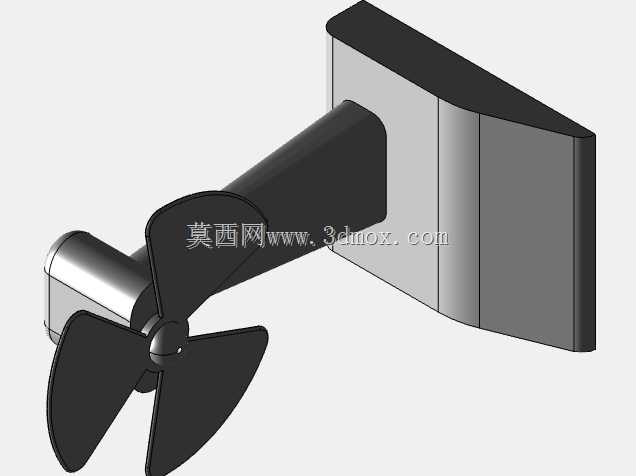

　　从结构组成来看，整套组件分为壁挂固定底座、动力连接段、风叶防护结构三个核心部分，固定底座采用斜切式的贴墙轮廓，背面为完整平面，能够和垂直墙面完全贴合，安装时只需要在对应墙面预留两个固定孔位，通过膨胀螺丝或者自攻螺丝就能完成底座的固定，不需要额外的安装支架。底座和动力段的连接采用一体化过渡结构，没有多余的拼接缝隙，既能够减少长期使用过程中积灰的问题，也能提升整体结构的连接强度，避免风扇运行过程中因为震动产生连接松动。动力段为圆柱形壳体结构，内部预留了标准动力组件的安装空间，壳体的外径尺寸和常规小功率轴流风扇的动力端尺寸匹配，设计时不需要额外定制非标动力部件，直接选用市售成熟的小功率驱动组件就能完成装配，能够有效降低后续生产加工的配件采购成本。

　　风叶部分采用三叶片轴流结构，叶片的曲面弧度经过气流效率优化，在相同转速下能够产生更大的定向送风量，同时叶片的边缘做了圆弧过渡处理，能够减少高速旋转时的风切噪音，适合在需要安静环境的办公或者居家场景使用。风叶和动力输出轴的连接位置设置了定位卡槽，装配时只需要将风叶的卡槽对准输出轴的定位凸台推入，再通过端盖锁紧就能完成固定，不需要复杂的对位调整，装配工序简单，适合批量组装生产。风叶外侧预留了防护格栅的安装位，防护格栅可以采用镂空的塑料或者金属网结构，网格间隙控制在安全范围内，既不会阻挡气流通过，也能避免异物或者手指触碰旋转的风叶，满足日常使用的安全要求。

　　设计过程中，安装边界的尺寸控制是重点考量的内容，整套组件贴墙安装后，从墙面到风叶最外侧的突出距离控制在合理范围内，不会因为突出尺寸过大影响周边的人员走动或者其他设备的摆放。固定底座的竖向尺寸经过优化，既能够保证和墙面的接触面积足够大，提供稳定的固定支撑力，也不会因为底座尺寸过大占用过多的墙面空间。风叶的旋转直径和动力段的长度做了匹配设计，运行过程中风叶不会和底座或者墙面产生干涉，旋转间隙控制在安全范围内，即使长期运行产生轻微的结构震动，也不会出现部件碰撞的问题。

　　从实际使用的功能特性来看，这类风扇的送风方向可以通过调整动力段和底座的连接角度实现小范围调整，能够根据实际的通风需求改变气流的输送方向，不需要重新拆卸调整底座的安装位置，使用灵活性更强。整体结构的所有外露部件都做了圆角处理，没有尖锐的棱角，安装和日常维护过程中不会划伤操作人员。壳体表面采用哑光磨砂处理，不容易残留指纹和污渍，日常清洁只需要用湿布擦拭即可，维护难度低。

　　在建模过程中，所有的配合尺寸都按照实际装配公差做了预留，固定孔位的位置、连接部位的卡扣尺寸、风叶和动力轴的配合公差都符合常规机械加工的精度要求，不管是用于3D打印手板验证，还是用于开模批量生产，都可以直接参考模型的尺寸参数做调整，不需要重新进行结构测绘。模型的各个部件都做了独立的结构拆分，设计修改时可以单独对某一个部件进行尺寸调整，比如更换更大直径的风叶、调整底座的固定孔位间距，都不会影响其他部件的结构参数，能够有效提升后续设计迭代的效率。
