三叶轴装式散热风叶结构设计方案

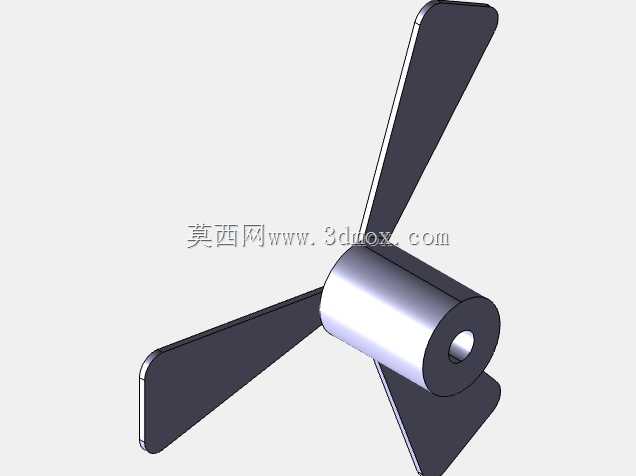

　　在小功率电子设备、小型机电装置的风冷散热场景中，这类三叶轴装风叶是应用极广的风冷执行部件，区别于多叶式离心风轮，轴装三叶结构的风阻更低，适配小扭矩驱动单元的输出特性，不需要过高的启动转矩就能带动风叶达到额定转速，在低转速区间就能实现可观的轴向送风流量，非常适合对运行噪音、启动功耗有严格要求的散热场景。从结构设计逻辑来看，这款风叶采用中心轴套一体式连接的结构，中心轴套为带中心通孔的圆柱结构，通孔尺寸适配常规小型驱动电机的输出轴径，轴套外壁与三片叶片的根部做了平滑过渡的圆角处理，避免应力集中导致的叶片根部断裂问题——很多早期的小尺寸风叶设计容易忽略根部的应力释放，在长期高速转动或者频繁启停的工况下，叶片根部很容易出现微裂纹，最终导致叶片断裂飞出，这款设计在根部做了加厚的过渡弧面，把转动时的离心力均匀分散到轴套的整个圆周面上，大幅提升了结构的抗疲劳强度。叶片本身采用等宽后掠式的翼型截面，后掠角度经过气流仿真优化，转动时可以引导气流沿轴向平稳流出，减少叶片边缘的气流紊流，既能够降低转动时的气动噪音，也能减少无用的功率损耗，叶片的边缘做了小圆角钝化处理，避免安装维护时锋利边缘划伤操作人员，同时也能减少高速转动时的边缘气流剥离现象。从安装边界来看，中心轴套的轴向长度做了针对性的限位设计，套装在电机轴上之后，轴套端面可以贴合电机端盖的定位面，不需要额外加装过多的限位垫片，配合轴孔侧面的紧定螺钉平面，就可以实现风叶与电机轴的周向固定，防止转动时出现打滑空转的问题。

　　风叶的整体回转直径适配小型设备的内部安装空间，不会与设备内壁、周边的电子元器件发生运动干涉，叶片的轴向投影宽度控制在极小的范围内，适合安装在空间紧凑的设备风道内部，不会占用过多的设备内部空间。在实际应用中，这类风叶既可以用在小型电源模块、工控机箱的散热风道中，作为主动风冷的送风部件，带动冷空气流过发热元器件表面带走热量，也可以配套在小型通风装置、桌面级散热设备中作为气流驱动部件，三叶结构的动平衡调校难度更低，只需要在叶片端面做少量的去重处理就能达到G2.5级的动平衡精度，转动时的振动量极小，不会带动周边的结构件产生共振异响。

　　设计过程中需要重点关注叶片的扭角参数，扭角从根部到叶尖是逐渐变化的，根部扭角更大、叶尖扭角更小，这样可以保证整个叶片长度方向上的气流推动效率保持一致，避免叶尖部分出现气流回流的问题，同时叶片的厚度从根部到叶尖逐渐减薄，在保证结构强度的前提下尽可能降低叶片自身的重量，减少转动时的转动惯量，降低电机的启动负载。另外，轴套的内孔公差采用H7级的间隙配合设计，既可以保证套装到电机轴上时不会出现卡滞，也不会因为配合间隙过大导致转动时出现偏心抖动，轴套的端面垂直度有严格的公差要求，安装后风叶的回转平面与电机轴线保持垂直，避免转动时出现轴向窜动。在材料选型层面，这类风叶一般采用改性ABS或者尼龙材质注塑成型，材料本身具备足够的韧性和抗老化性能，长期在40-60摄氏度的工作环境下不会出现变形、脆化的问题，叶片表面的光滑度也会影响送风效率，设计时模具的表面抛光度要达到相应要求，减少气流与叶片表面的摩擦阻力。

　　很多设计人员在做这类小尺寸风叶的时候，容易盲目增加叶片数量来提升风量，实际上对于小功率驱动场景，三叶结构的综合效率是最高的，更多的叶片反而会增加风阻，提升电机的负载，还会加大动平衡调校的工作量，这款三叶结构的设计刚好平衡了风量、噪音、功耗、加工难度这几个核心指标，适配绝大多数小型风冷场景的使用需求，安装时只需要对准电机轴推入到位，拧紧紧定螺钉即可完成装配，不需要复杂的调试工序，后期维护时拆卸也十分方便，只需要松开紧定螺钉就可以将风叶从轴上拔出，清理叶片上积累的灰尘后即可重新装回使用，长期使用过程中如果出现叶片损坏，也可以快速替换同规格的风叶，不需要对整个驱动结构进行改动。
