电源变压器生产用工装夹具结构设计

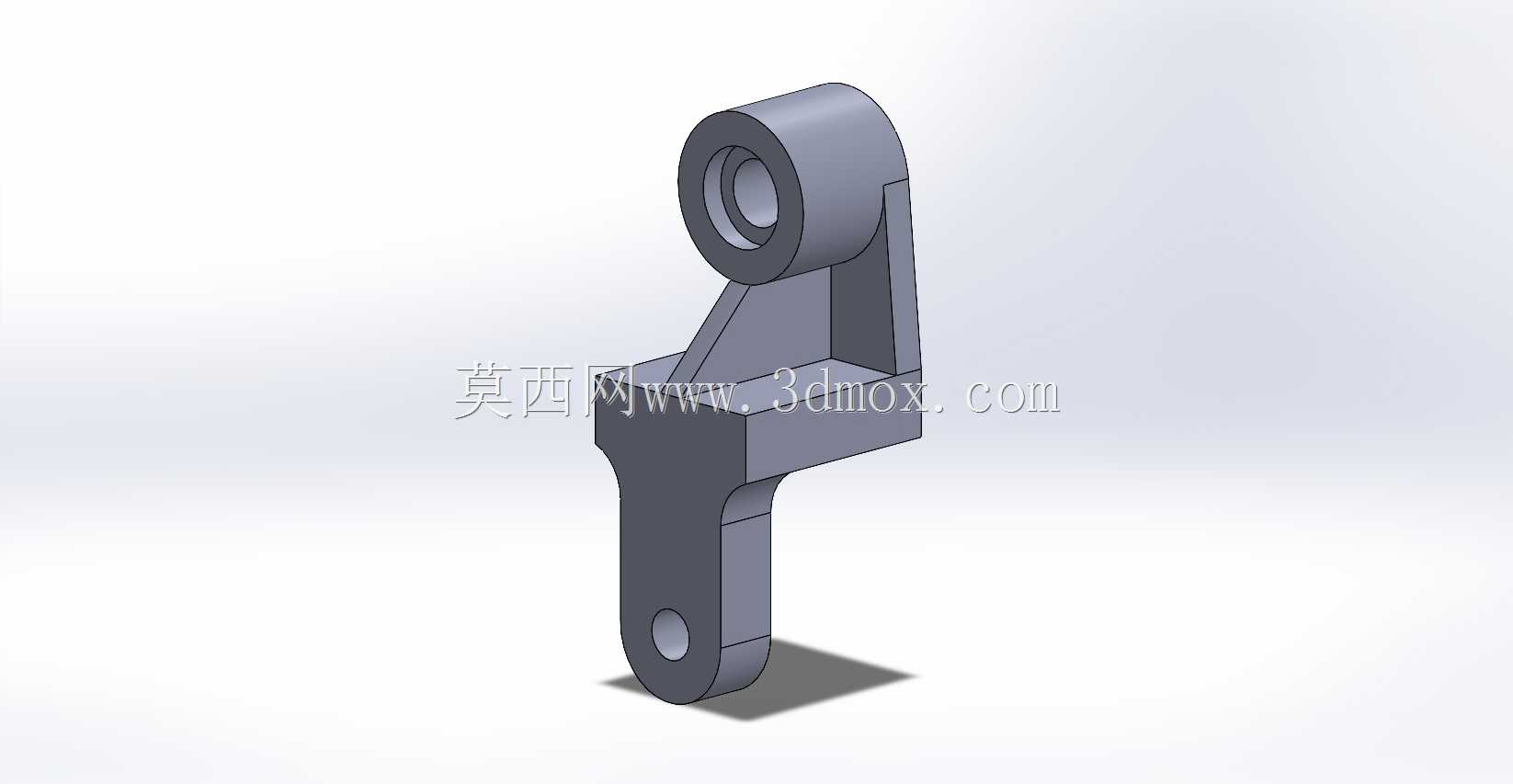

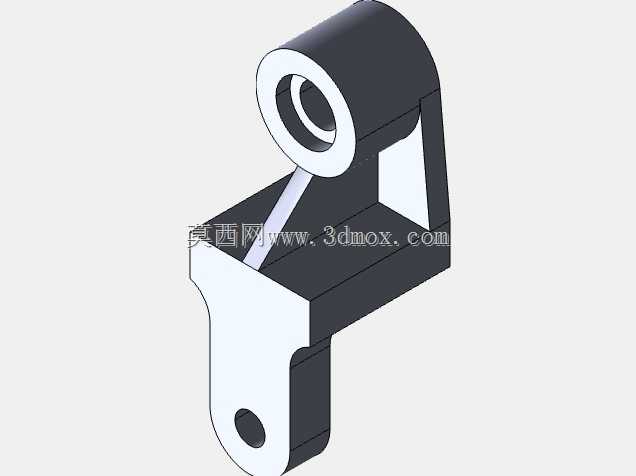

　　在中小功率电源变压器的批量组装、引脚焊接、硅钢片叠压工序中，这类立式装夹定位构件是产线工位上的核心辅助工装，直接决定单工位的装夹效率与产品定位精度。不同于通用平口钳的大面积夹持设计，该构件针对变压器磁芯骨架的特定轮廓做了适配性结构优化，上部的同轴套筒结构用于穿装工位的定位销轴，可实现夹具整体在工位基板上的快速翻转与角度锁定，满足焊接、叠片、点胶等多工序的角度切换需求，无需反复拆卸工件重新装夹，能将单工件的工序周转时间压缩近四成。

　　下部的悬臂夹持端做了等厚减薄处理，夹持面预留了0.2mm的粗糙度加工余量，装配后贴防滑橡胶垫即可避免夹伤变压器骨架的注塑外壳，同时悬臂末端的通孔用于安装锁紧顶丝，可根据不同规格骨架的夹持厚度调整顶丝伸出量，兼容30mm至60mm宽度范围内的多款EI型、EE型电源变压器骨架装夹。从结构设计逻辑来看，建模阶段先通过基础2D图元搭建主体轮廓，圆形、直线、方形草图分别对应套筒内孔、悬臂支撑肋、夹持端面的截面形状，再通过实体拉伸生成主体毛坯，针对套筒与悬臂连接的应力集中区域，采用多轮廓混合放样生成过渡加强筋，避免长期翻转受力后出现连接部位断裂。

　　后续通过切除特征加工出套筒内孔、夹持端顶丝孔、减重槽等结构，孔位加工时严格控制同轴度公差在0.05mm以内，保证销轴穿装后转动无卡滞。表面处理阶段通过圆角特征打磨所有锐边，既避免操作时划伤操作人员，也能减少应力集中点提升构件疲劳强度，整体结构没有冗余设计，所有特征都服务于装夹定位的核心功能。安装边界方面，上部套筒的内孔直径适配产线通用的12mm直径定位销轴，套筒轴向长度35mm，可保证与销轴的配合长度足够，翻转时不会出现径向晃动；下部悬臂的总长度为68mm，夹持端的开口深度22mm，安装后夹持端面距离工位基板的垂直高度为112mm，预留了足够的操作空间，方便工人放置骨架、调整引脚位置，也不会和工位上的焊枪、点胶阀等工具产生运动干涉。

　　支撑肋的厚度设置为8mm，经过受力校核，在夹持5kg以内的变压器组件时，肋板的最大变形量不超过0.03mm，完全满足定位精度要求。这类夹具在实际产线应用中，通常会成组安装在回转式工装上，每个工位对应一道工序，工件装夹一次即可完成全部组装流程，相比传统的手动扶持、通用夹具装夹的方式，能大幅降低操作人员的劳动强度，同时减少因装夹定位偏差导致的引脚虚焊、硅钢片错位等质量问题，提升电源变压器产品的出厂一致性。建模过程中对所有配合面都做了公差标注，加工时可直接导出工程图用于铣削、钻削工序，不需要二次调整尺寸，缩短了工装的加工制造周期，也方便后续产线更换工装时的备件替换。
