三叶轴流风扇叶片结构设计方案

　　这类三叶轴流风扇叶片，是小功率风冷散热系统里的核心动部件，常见于小型电源模块散热、桌面通风设备、小型工控机柜排风、家用小电器送风等场景，核心作用是通过定速旋转推动轴向气流流动，带走热源表面堆积的热量，或是形成定向送风的气流场，直接决定了配套设备的散热效率、送风距离与运行噪音水平。

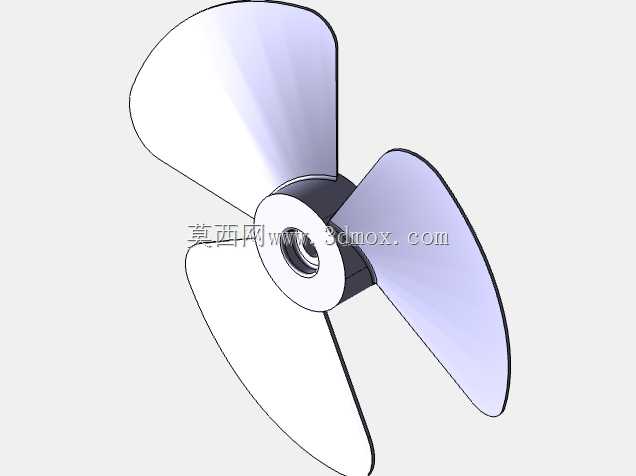

　　从结构设计逻辑来看，整个风叶的设计是从中心轮毂部分向外展开的，轮毂作为整个叶片的承载基体，首先要匹配驱动电机的输出轴安装尺寸，中心预留的轴孔需要和电机轴形成可靠的周向固定，通常会配套键槽或者顶丝孔位来避免旋转过程中出现打滑，轮毂的外径尺寸需要覆盖叶片根部的连接区域，保证叶片根部有足够的连接强度，不会在高速旋转时因为离心力出现根部断裂的问题，轮毂的轴向厚度也要控制在合理范围，既要保证自身结构刚性，又不能过多占用轴向安装空间，避免和电机端盖、防护网罩出现运动干涉。

　　叶片的型线设计是整个风叶性能的核心，首先需要根据目标风量、风压要求确定叶片的扭曲路径，也就是沿叶片径向不同位置的安装角变化规律，从靠近轮毂的叶根部分到叶尖位置，叶片的弦长、扭转角都是渐变的：叶根部分因为线速度较低，通常会设置更大的安装角来保证足够的气流推动能力，叶尖部分线速度最高，安装角会逐步收小，避免叶尖位置气流分离过大导致噪音飙升、效率下降。叶片的横截面轮廓会沿预设的螺旋扫掠路径生成，通过扫掠特征完成叶片主体造型后，需要给叶片设置合理的厚度分布，叶根位置厚度更大来承载离心力与气动载荷，向叶尖方向厚度逐步减薄来降低转动惯量，同时叶片的进出气边缘会做小圆角平滑处理，一方面可以减少气流切割时的涡流噪音，另一方面也能避免尖锐边缘在装配、运维过程中造成划伤，还能提升叶片边缘的结构强度，降低长期高速旋转下出现边缘开裂的概率。

　　三个叶片在轮毂周向是呈120度均匀分布的，这种等角度分布的设计可以保证旋转过程中质量分布均匀，降低动不平衡量，减少运转时的振动传递，不需要额外做过多的动平衡去重处理就能满足常规民用、工业小风机的平衡精度要求。完成单个叶片的造型后，通过圆周阵列的方式生成其余两个叶片，之后将叶片与轮毂部分合并为整体结构，如果是塑料注塑成型的风叶，还需要在叶片与轮毂的连接位置设置过渡圆角，减少注塑过程中的应力集中，避免成型后出现缩痕、开裂的问题；如果是金属材质的风叶，则需要考虑焊接或者铆接位置的连接强度，保证连接位置能承受长期旋转的交变载荷。

　　在安装边界上，整个风叶的径向最大尺寸就是叶尖的旋转直径，选型时需要保证叶尖与外围风罩、安装腔体的内壁保留足够的安全间隙，一般小尺寸风叶的径向间隙控制在3-5mm即可，间隙过大会导致叶尖位置气流回流降低送风效率，间隙过小则容易因为装配误差、运行振动出现叶尖刮蹭腔体的问题。轴向安装尺寸上，需要保证轮毂端面和电机输出轴的轴向定位台阶贴合，叶片的前后端面不能和后方的电机本体、前方的防护网罩出现干涉，尤其是带导风圈的安装结构，要保证叶片处于导风圈的轴向中心位置，才能获得最优的气动效率。

　　实际应用中，这类风叶的设计还要考虑运行转速对应的强度校核，在最高工作转速下，叶片根部的最大应力要低于所选材料的许用应力，同时要避开结构的固有频率，避免和电机的转动频率形成共振，导致运行噪音过大、结构提前疲劳损坏。对于有低噪音要求的应用场景，还可以对叶片的叶尖做小幅度的切角或者修型，破坏叶尖涡流的生成，进一步降低气动噪音，同时不会过多损失送风效率。
