自行车线拉式刹车手柄结构三维设计

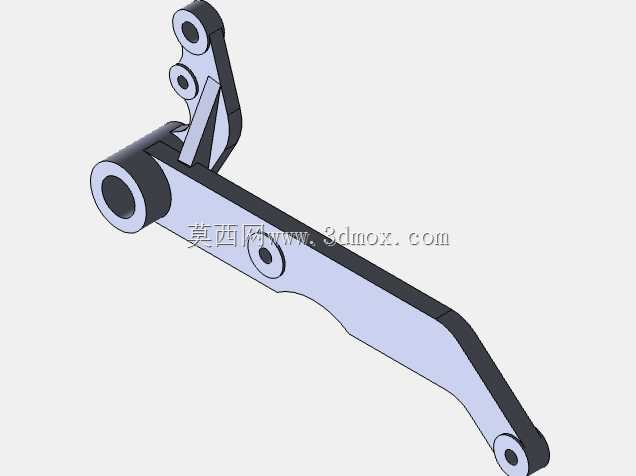

　　日常通勤、山地越野类自行车的制动系统里，线拉刹车手柄是直接承接骑手握持施力、传递制动拉力的核心操控部件，这个结构的设计合理性直接决定制动响应速度、握感舒适度以及长期使用的结构可靠性，是骑行安全相关的关键功能件。从结构设计逻辑来看，这款手柄采用分体式铰接布局，主体承力臂采用长条形变截面设计，从靠近车把安装端的大直径铰接套筒开始，臂身厚度随受力弯矩分布逐步收窄，到末端握持位置做贴合指腹的弧形收边，既保证铰接位置的抗扭强度，也避免臂身多余材料带来的重量冗余。

　　靠近安装基座的位置设置了多组同轴铰接耳片，分别对应手柄主体、复位弹片、刹车线固定座的连接需求，铰接孔位均做了同轴度公差约束，保证各部件转动时无卡滞，转动副的间隙控制在0.1mm以内，避免长期使用后出现旷量影响制动手感。主铰接套筒的内孔尺寸适配常规自行车车把的安装管径，套筒侧壁预留了锁紧螺丝的安装位，安装时可以通过锁紧螺丝将整个手柄基座固定在车把指定位置，安装边界需要预留出握把转把、变速指拨的装配空间，手柄转动行程范围内不能和车把上的其他操控部件产生干涉。

　　从实际使用场景出发，手柄的握持力臂长度经过匹配设计，骑手握持时的施力点到铰接中心的力臂长度，和刹车线牵引点到铰接中心的力臂长度形成合理的杠杆比，不需要过大的握力就能输出足够的刹车线拉力，带动夹器完成制动动作，即便是手部力量较小的使用者也能轻松触发满制动力。臂身侧面的加强筋结构沿着主受力方向布置，从铰接套筒位置一直延伸到臂身中部，抵消紧急制动时大握力带来的臂身弯曲形变，避免金属臂身出现塑性变形导致制动行程变长。铰接位置的接触面做了减摩设计，转动过程中摩擦阻力小，复位弹片的安装槽位隐藏在铰接耳片之间，不会外露勾扯骑行衣物，弹片的预紧力经过匹配，松开手柄时能快速带动夹器复位，不会出现刹车拖滞的问题。

　　设计过程中需要重点校核几个关键位置的强度：一是主铰接套筒在反复锁紧、承受制动冲击力时的抗开裂性能，二是臂身在最大握力下的弯曲形变余量，三是刹车线固定位置的抗拉扯强度，保证在极端制动拉力下不会出现线座脱落的问题。安装时需要注意手柄的转动角度范围，初始位置要保证握距符合大多数使用者的握持习惯，捏到底的位置不能碰到车把横管，预留足够的刹车线行程余量，同时手柄的外边缘做了圆角钝化处理，摔车时不会产生尖锐棱角造成磕碰伤害。整个结构没有多余的冗余设计，所有的型面变化都服务于受力需求和装配需求，铰接点的位置布局经过多轮调整，既保证杠杆比合理，也让整个手柄的外形贴合手部自然握持的姿态，长时间握持不会产生硌手的不适感。
