山地车压入式BB-MT800-P中轴结构设计

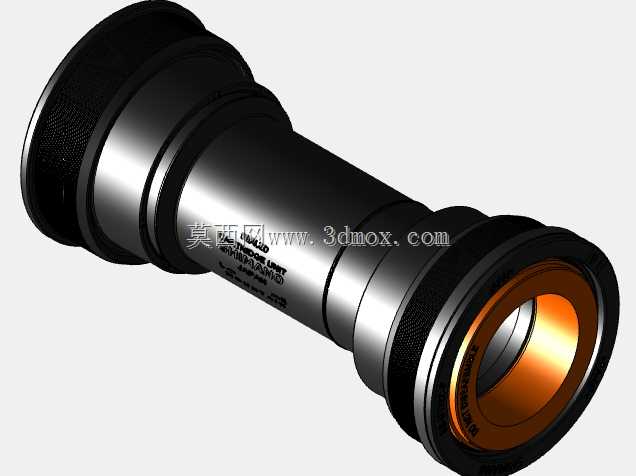

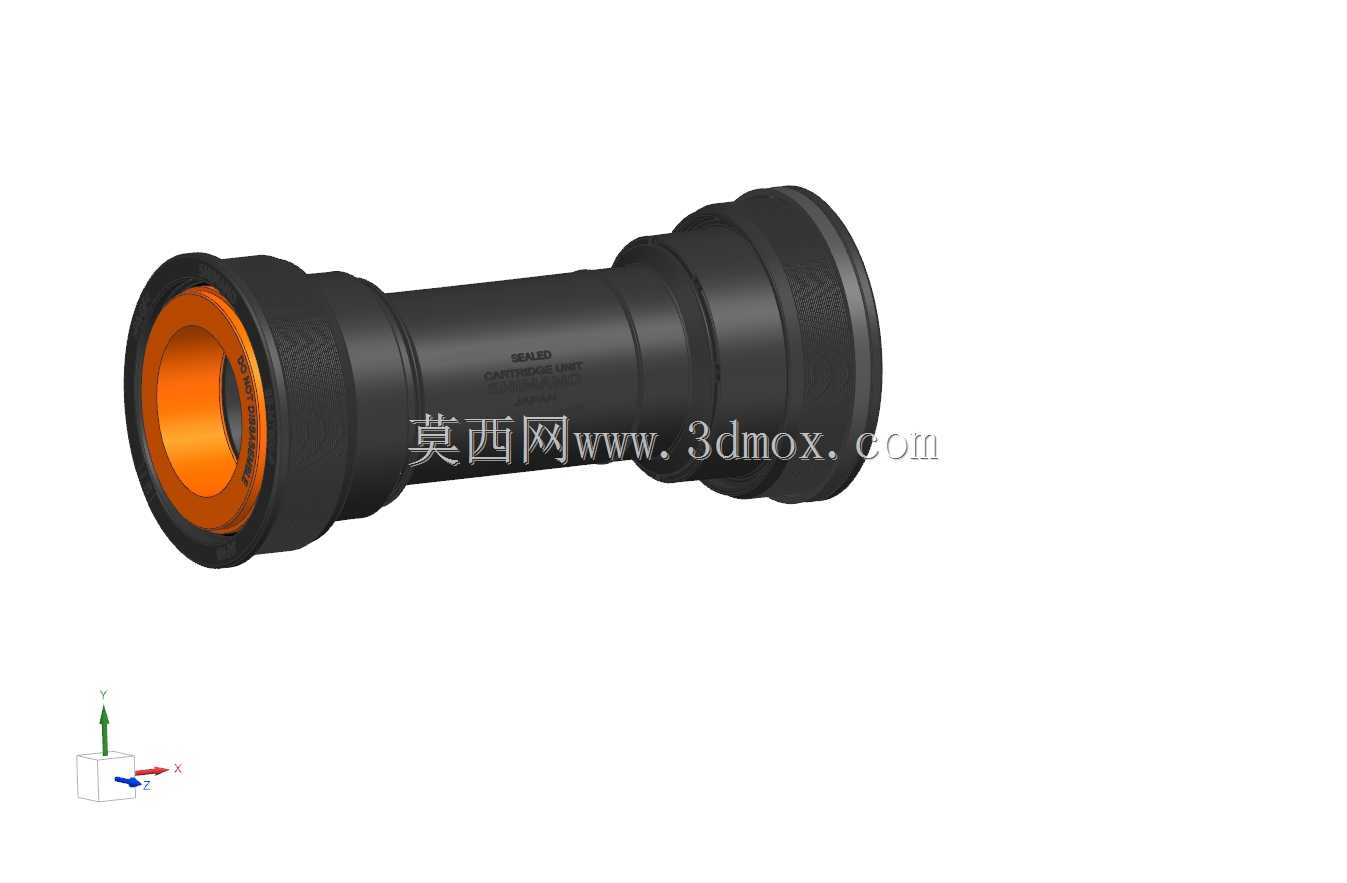

　　在山地车传动系统的设计选型中，中轴作为连接车架与曲柄心轴的核心承载部件，其结构合理性直接决定了传动效率、骑行稳定性与部件使用寿命，压入式中轴更是当前主流山地车车架普遍采用的连接方案，针对24毫米直径Shimano山地车心轴适配的BB-MT800-P中轴，其逆向还原的三维结构完全贴合实际装车的工程需求。从实际应用场景来看，这类中轴主要适配采用压接式安装结构的山地车车架，多用于越野、林道等复杂骑行工况，需要承受骑行过程中来自曲柄的交变扭矩、路面颠簸带来的径向冲击，同时还要兼顾转动顺滑度与密封防护性能，避免泥水、沙尘进入轴承配合区域造成磨损卡滞。

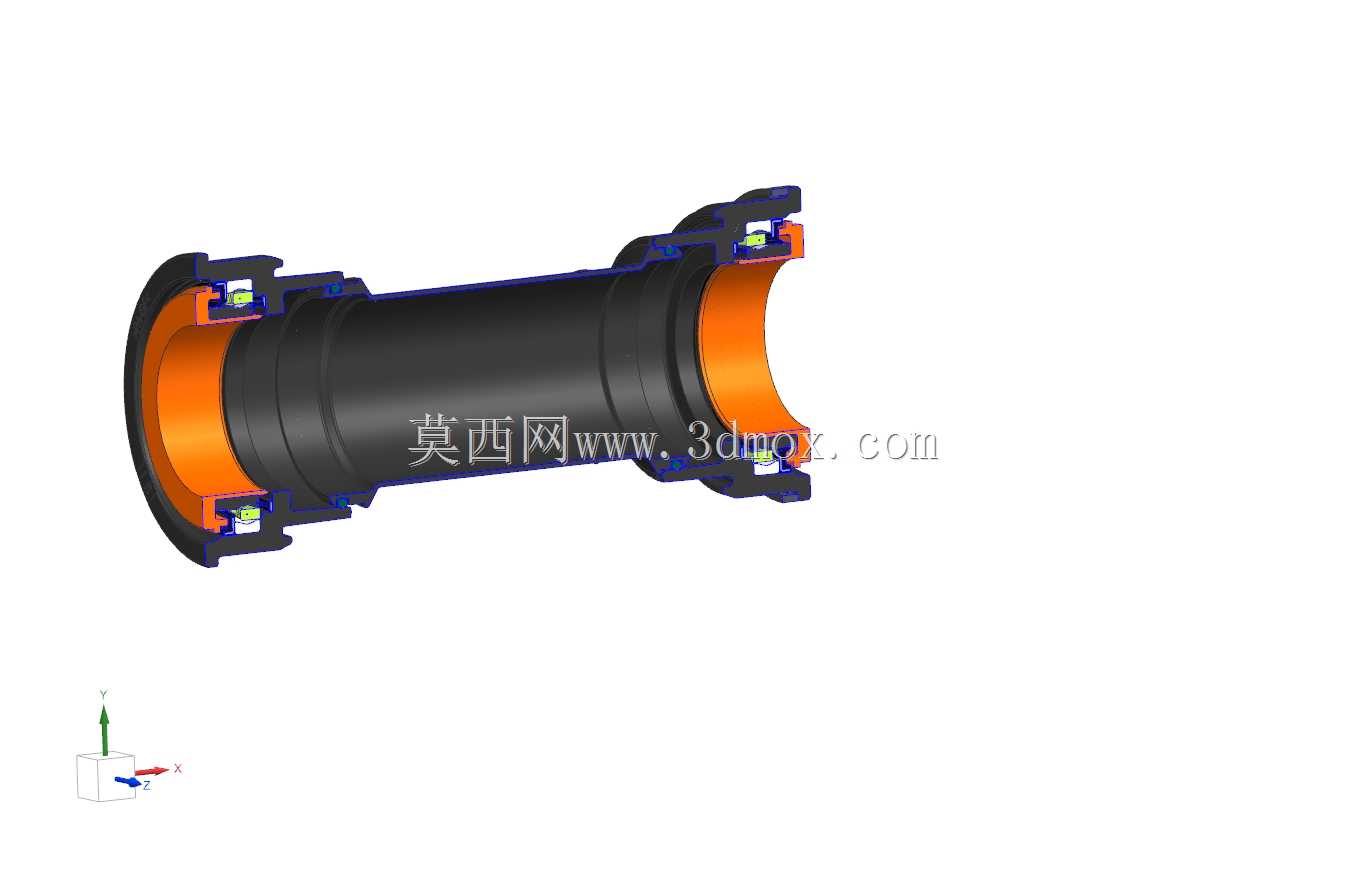

　　从功能特性上看，该中轴主体采用高强度工程塑料套筒作为承载基体，两端集成密封结构与轴承配合位，内侧的橙色密封端盖采用双唇口密封设计，既可以阻挡外部泥沙侵入内部轴承腔，又能减少润滑脂的外泄，套筒外壁的多道环形凸筋是压入安装时的过盈配合面，能够在压入车架五通位置后形成足够的抱紧力，避免骑行过程中出现中轴松动、异响的问题。在设计思路的还原上，首先要匹配24毫米直径心轴的配合公差，轴承内圈与心轴的配合采用过渡配合公差带，既保证装配时的顺畅度，又能避免转动过程中出现内圈跑圈的问题；套筒的整体长度严格对应山地车压入式五通的标准宽度，两端的轴承安装位同轴度需要控制在0.02毫米以内，否则会造成心轴转动卡滞、轴承偏磨的问题，大幅缩短部件使用寿命。

　　从外形尺寸与安装边界来看，该中轴的最大外径对应压入式五通的标准内径，压入过程中需要使用专用压装工具，保证两端受力均匀，避免套筒出现开裂、变形；两端伸出车架五通的长度需要匹配对应规格的曲柄安装间隙，密封端盖的突出高度不能超出曲柄安装面的避让空间，否则会造成曲柄转动时与端盖发生摩擦。在三维建模过程中，需要重点还原套筒外壁的防滑凸筋结构、密封端盖的唇口轮廓、轴承位的台阶尺寸，这些细节直接影响后续的装配验证效果，比如凸筋的截面形状如果还原不准确，就会导致压入力仿真结果与实际情况出现偏差，密封唇口的尺寸偏差则会影响密封性能的模拟准确性。

　　对于结构设计从业者来说，这类中轴的模型还原可以帮助理解压入式连接件的公差配合逻辑、密封结构的设计思路，在进行自行车整车设计、传动部件选型时，可以直接调用该模型进行装配干涉检查，验证五通位置的安装空间是否匹配，避免设计阶段出现尺寸不兼容的问题；对于三维建模学习者而言，该模型包含了回转体结构、环形特征、密封件细节等常见机械结构的建模要点，能够练习同轴度特征控制、装配基准统一等工程建模的核心技巧。实际装车过程中，这类中轴的压入需要严格控制压入速度与压力，避免套筒受力不均产生微裂纹，同时要在配合面涂抹专用的界面剂，减少压入过程中的摩擦阻力，同时填充配合面的微小间隙，防止骑行过程中出现异响、渗水的问题。模型还原的结构完全复刻了实物的细节特征，包括套筒表面的标识位、端盖的卡扣结构、轴承位的退刀槽设计，能够满足结构验证、装配模拟、教学演示等多场景的使用需求，不需要额外进行细节修正就可以直接用于整车的数字化装配流程。
