细直径钢丝绳端头打型花纹加工设备

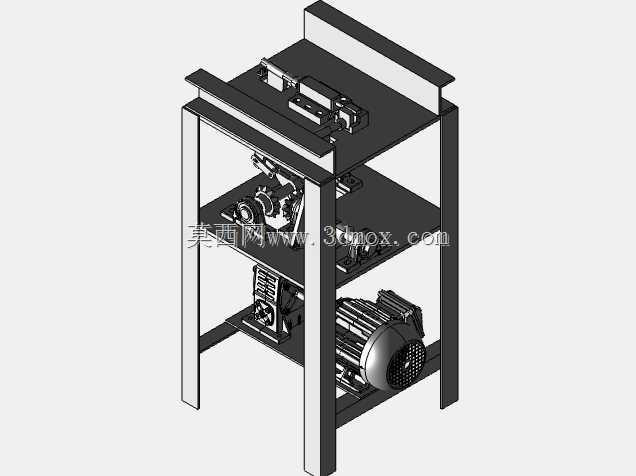

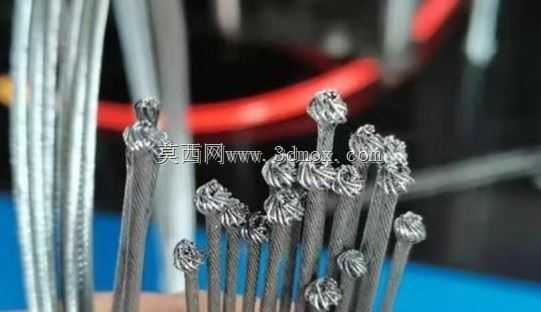

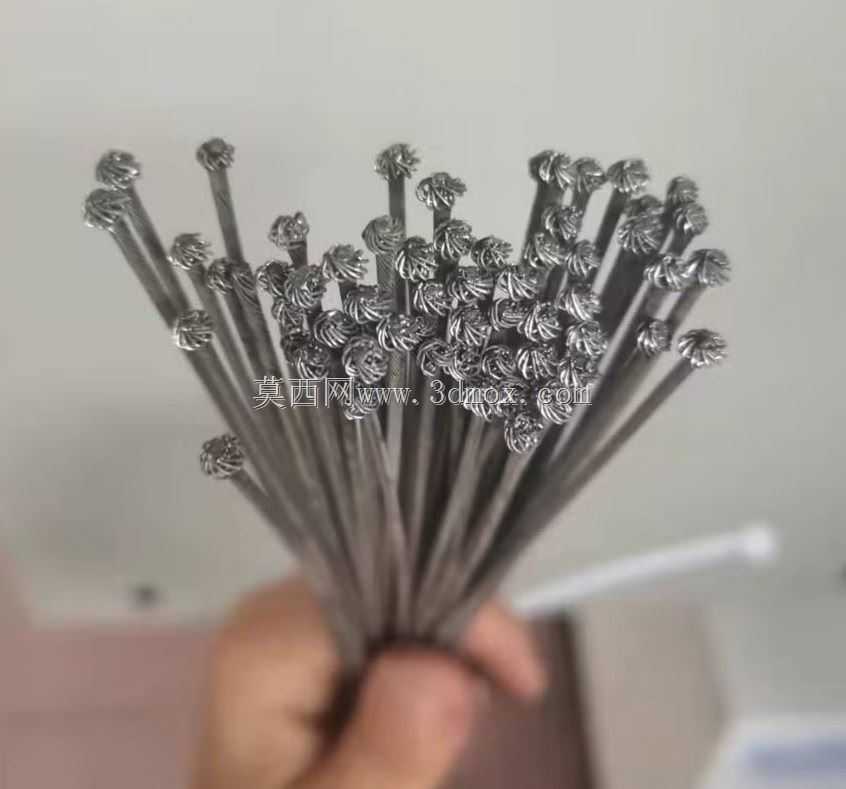

　　这款设备针对直径1.5mm的细钢丝绳端头花纹打型工序设计，主要应用在五金索具、线缆预制、轻工装配等需要对钢丝绳端头做防滑、定位花纹加工的生产场景，解决细钢丝绳端头压花成型一致性差、手动加工效率低的实际生产痛点。从结构布局来看，设备采用三层立式框架承载设计，底层预留了动力组件的安装空间，中层布置传动与执行机构，上层设置工件定位与加工工位，整体立式布局充分利用垂直空间，减少设备在生产车间的平面占地，适配中小型加工车间的工位排布需求。

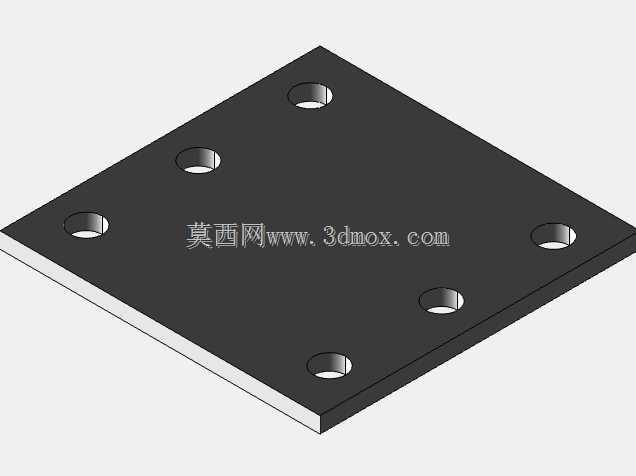

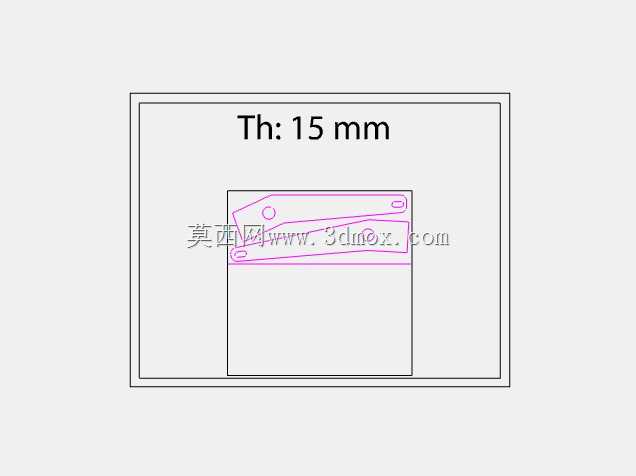

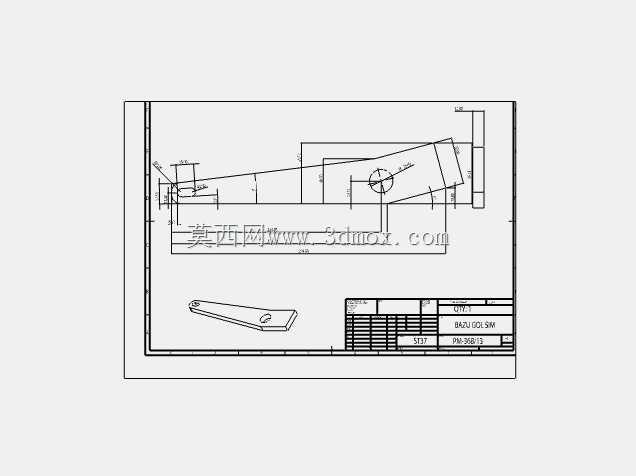

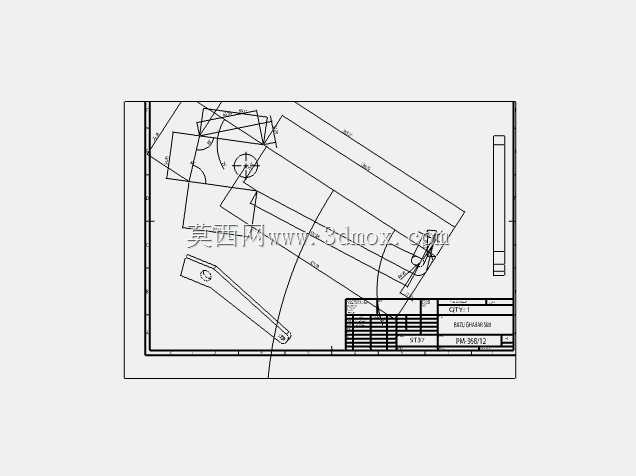

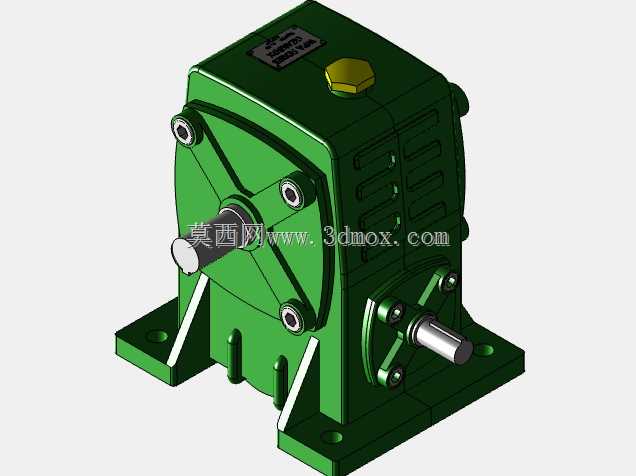

　　框架主体采用标准型钢焊接拼接成型，各层安装板预留了对应组件的安装孔位，安装边界可适配常规工业厂房的地面放置需求，底部无需额外做预埋固定，放置在平整硬化地面即可完成安装调试，设备整体重心集中在中下部，运行过程中整机稳定性较好，不会因为冲压动作产生明显的晃动偏移。设备的核心功能是完成细钢丝绳的端头花纹压制成型，执行端配置了适配1.5mm绳径的定位夹具与压花模具，夹具采用快换式结构设计，可根据不同的花纹样式需求更换对应模头，传动链路通过减速组件将动力传递至执行端，保证压型过程的压力输出稳定，避免细钢丝绳在压型过程中出现断丝、压痕过深或花纹成型不饱满的问题。

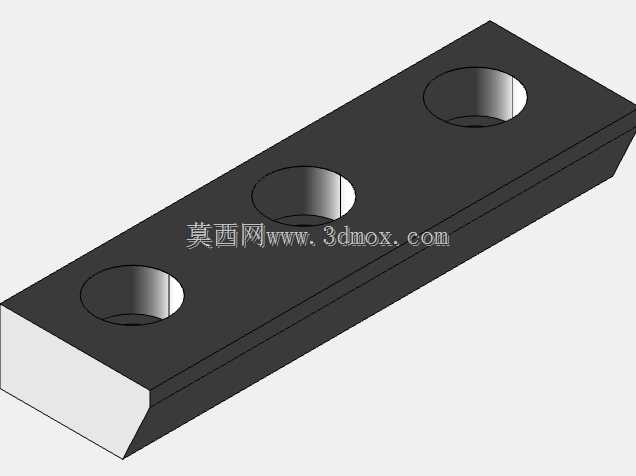

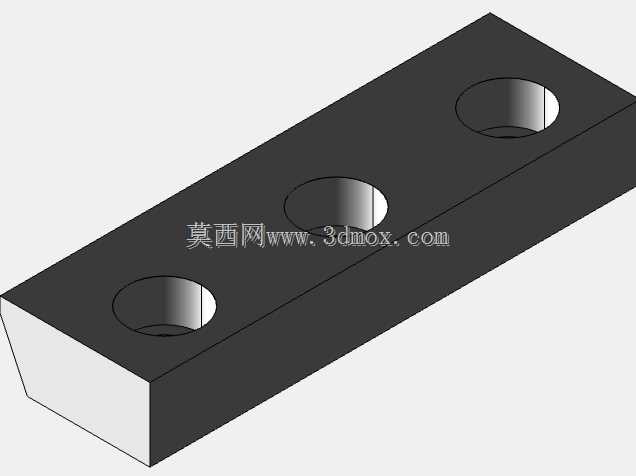

　　设计过程中优先考虑了细钢丝绳加工的送料定位精度，上层工位设置了可调式定位挡块，可根据需要打型的端头长度调整挡块位置，保证每批次工件的压型位置一致性，减少后续工序的修整工作量。中层的传动组件做了防护遮挡设计，避免加工过程中产生的金属碎屑落入传动间隙造成卡滞，同时预留了日常维护的操作空间，无需完全拆解机架即可完成传动部件的润滑、紧固件检查等日常维保工作。底层的动力组件安装位设置了减震垫安装点位，可降低动力运行过程中产生的振动传递至机架上部，保证加工工位的定位精度不受振动影响。

　　设备的操作工位设置在上层框架的前侧，操作人员无需俯身即可完成工件的取放、定位操作，符合中小型加工设备的人机操作高度要求，工位周边预留了废料收集的安装空间，可配套小型接料盒收集压型过程中产生的少量金属碎屑，保持工位周边的整洁。从结构建模的细节来看，各部件的装配关系完全按照实际加工装配逻辑搭建，框架的拼接焊缝位置、组件的安装避让间隙、紧固件的选型排布都符合常规机械加工设备的设计规范，可直接作为同类细钢丝绳加工设备的结构设计参考，也可用于设备改造前的结构验证、工位布局模拟使用。针对细钢丝绳加工容易出现的绳头散丝问题，设备在压型工位前预留了导向套的安装位置，可根据实际加工需求加装导向定位套，保证钢丝绳送入压型工位时保持顺直，避免歪压造成的工件报废。整体结构没有冗余的设计部件，所有承载结构都经过受力校核，三层框架的立柱厚度可承受压型过程中的最大冲压力，不会出现框架变形的问题，各层安装板的平面度要求按照通用机械加工设备的标准设定，保证安装在板上的各组件同轴度、平行度满足运行要求。
