双层框架式数控线材自动折弯加工设备

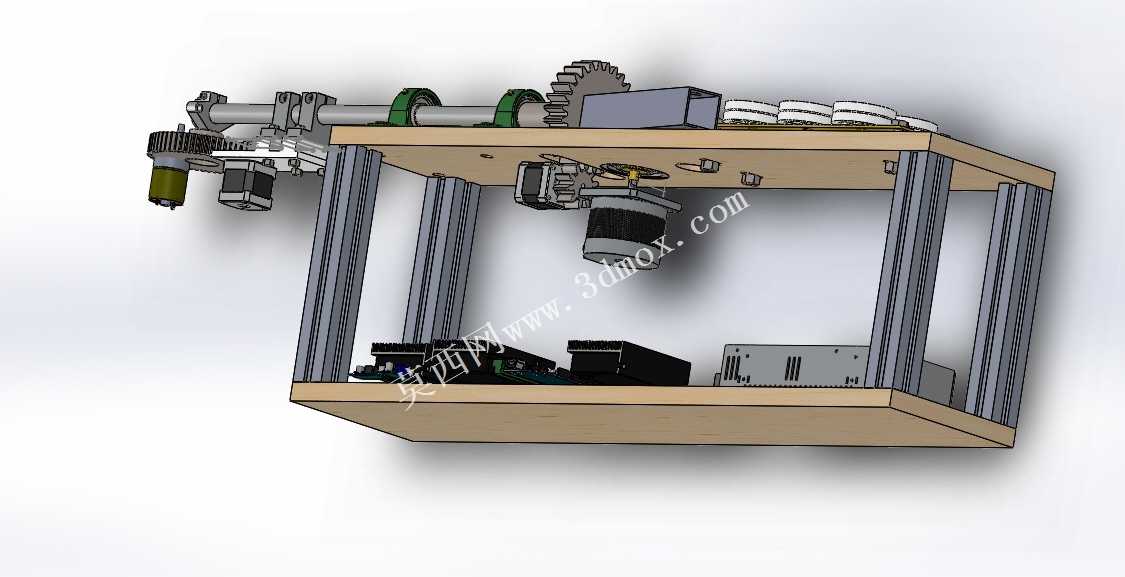

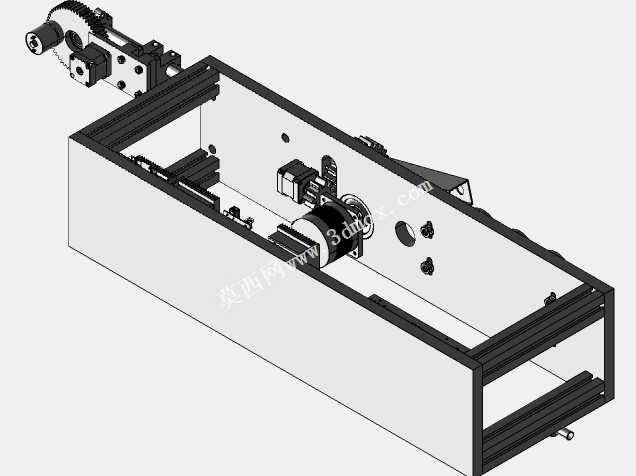

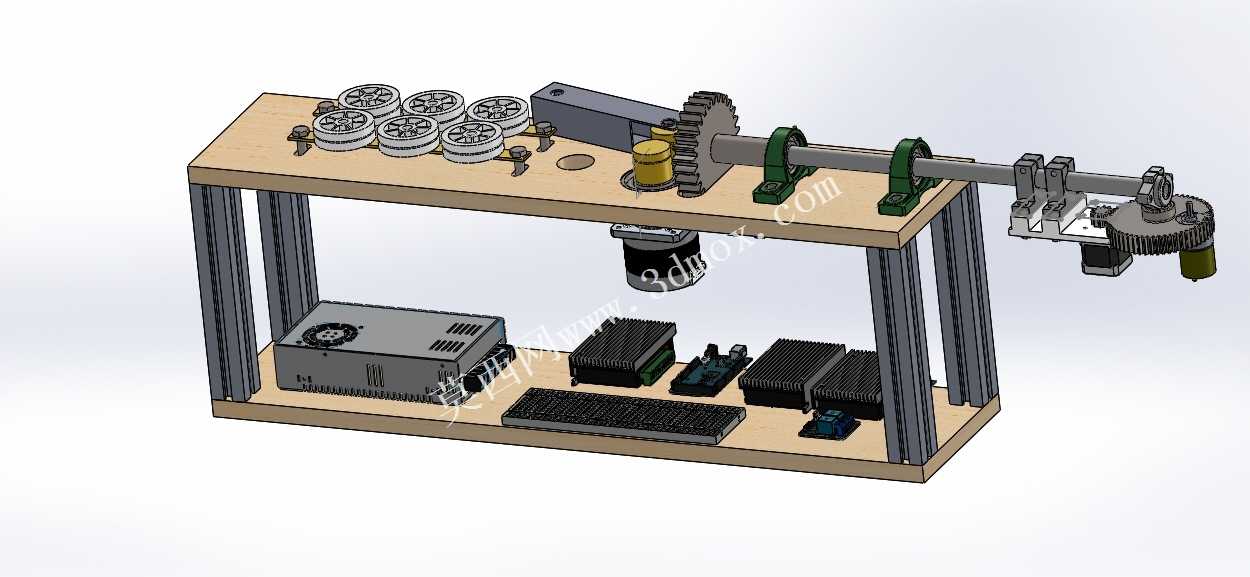

在五金制品、汽车零部件、家电配件、金属工艺品加工等领域，线材折弯是十分常见的成型工序，传统人工折弯或半自动折弯设备往往存在精度差、效率低、无法加工复杂线型的痛点，这款数控线材折弯设备正是针对这类生产场景开发的专用加工装备，能够适配不同线径的金属线材，完成多维度、多折角的复杂线型加工，替代多道人工工序，大幅提升线材成型的一致性与生产效率。设备采用双层铝型材框架搭建主体支撑结构，上层台面作为加工执行区，下层空间作为电气控制区，整体布局紧凑合理，充分利用垂直空间减少设备占地面积，框架采用标准工业铝型材拼接，无需复杂焊接工艺，既保证了整体结构的刚性，也方便后期的维护拆装与部件调整。上层加工区域集成了线材送料轮组、齿轮传动机构、折弯执行组件、旋转出料臂等核心部件，多组送料轮采用对称排布设计，能够稳定夹持金属线材完成精准送进，配合齿轮传动的大扭矩输出，可实现不同线径硬线、软线的平稳输送，避免送料打滑造成的长度误差；折弯执行端搭配多轴联动的传动结构，可在水平、旋转维度完成多角度折弯动作，既可以加工平面折线、曲线类二维线材构件，也能通过多轴配合完成空间三维结构的线材成型，加工完成的构件可直接用于后续焊接、裁切、组装工序，适配网篮、支架、弹簧、异形线材挂钩等多种产品的生产需求。下层控制区域集成了驱动电源、运动控制器、散热模块、操作输入组件，所有电气元件有序排布在下层台面上，接线走线沿铝型材槽位规整布置，既避免加工区域的金属碎屑、油污污染电气元件，也方便操作人员在设备正面完成参数调试、程序输入等操作。设备的安装边界充分考虑车间生产线的布局需求，整体宽度适配常规工业生产线的工位间距，底部可搭配脚轮或调平脚座，既可以作为独立工位单独使用，也可以接入自动化生产线，配合上游送料架、下游焊接或裁切设备组成全自动化线材加工产线，设计过程中充分考虑了日常维护的便捷性，所有传动部件均采用快装式固定结构，易损件更换无需复杂拆解，齿轮、转轴等传动部位预留润滑操作空间，能够有效降低设备的后期运维成本，适配中小批量多品种的线材加工生产场景，也可满足大批量标准化线材构件的连续生产需求。
