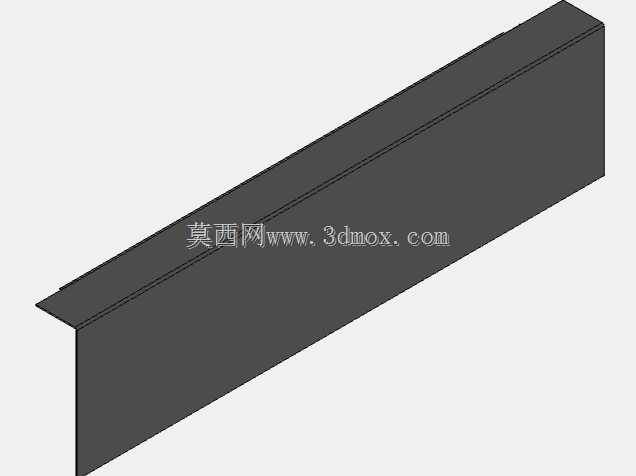

电源变压器用L型钣金折弯结构件

　　在中小功率工频电源变压器的结构配套体系中，钣金结构件是承担内部绕组承托、外层屏蔽防护、安装点位衔接的核心基础构件，这类零件的设计合理性直接影响变压器整机的装配效率、运行稳定性与长期使用可靠性，本次涉及的L型折弯钣金件，就是面向小容量开放式电源变压器开发的配套结构练习件，还原了量产钣金件从折弯参数设定到安装边界匹配的全流程设计逻辑。从实际应用场景来看，这类L型钣金件多安装在变压器绕组与安装底座的衔接位置，垂直段的立面可以贴合变压器铁芯的侧端面，既可以作为绕组外层的物理防护屏障，避免装配过程中周边线材、螺丝等硬物磕碰漆包线造成绝缘破损，也能在一定程度上约束绕组的径向位移，降低变压器运行过程中因电磁振动产生的绕组松动风险；水平段的折边则通过预留的安装孔位与变压器底座、设备安装板实现刚性连接，承担整个变压器组件的部分承重载荷，同时为接地端子提供可靠的金属连接基面，保障电气安全性能达标。

　　在设计思路层面，这类钣金件没有采用复杂的多道折弯或者压铆结构，完全遵循基础钣金加工的工艺准则，折弯圆角的取值匹配常规冷冲压折弯模具的R角参数，避免折弯过程中出现应力集中导致的板材开裂或者回弹超差问题；折边的长度比例经过反复校核，垂直段的高度刚好覆盖变压器绕组的侧部裸露区域，不会超出铁芯上端面影响上层绝缘盖板的装配，水平段的宽度则预留了足够的螺丝安装操作空间，不会出现螺丝批头与立面干涉无法打紧的情况。从安装边界的尺寸控制来看，零件的整体长度适配对应规格变压器的铁芯叠厚尺寸，两端的公差控制在钣金加工常规的自由公差范围内，既不会因为尺寸过长超出变压器安装位的边界，也不会因为尺寸过短导致防护覆盖范围不足；板材厚度选用常规电气钣金件通用的冷轧钢板厚度，兼顾结构强度与材料成本，折弯后的两个平面的平面度控制在合理范围内，避免安装后出现翘曲导致变压器装配间隙不均的问题。

　　在功能特性上，这种单道折弯的L型钣金结构加工工序极少，仅需要通过数控冲床完成板材落料、孔位加工后，一道折弯工序即可成型，不需要后续的焊接、压铆等额外加工，生产效率高，批量加工的成本控制优势明显，非常适合电源变压器这类大批量生产的电气配套产品使用；零件的表面处理可以根据实际使用场景选择镀锌、喷塑等不同工艺，适配不同使用环境的防腐蚀、绝缘要求，折边的边缘位置都做了微小的圆角倒钝处理，避免装配过程中锋利的板材边缘划伤操作人员或者破坏线材绝缘层。

　　很多刚接触钣金设计的工程师在做这类简单结构的时候，容易忽略折弯扣除值的准确计算，导致折弯后的实际尺寸与设计值出现偏差，要么安装孔位错位无法装配，要么折边角度偏差导致立面与铁芯贴合不严，这个练习件的建模过程完整还原了从板材展开、折弯系数设定到成型尺寸校验的全流程，能够帮助设计人员快速掌握基础钣金件的设计逻辑，理解加工工艺对结构设计的约束要求，避免在实际量产项目中出现工艺性错误造成的成本浪费。在实际的变压器装配产线上，这类钣金件的安装不需要复杂的工装定位，操作人员可以直接通过折边与铁芯的贴合面快速定位，直接打紧固定螺丝即可完成装配，单零件的装配耗时极短，能够有效提升整机组装的流水线效率；同时因为结构简单，零件的加工不良率极低，不需要复杂的来料检验流程，仅需要通过简单的检具核对关键尺寸即可上线使用，能够大幅降低供应链的品质管控成本。
