立式封闭柜体式电源变压器结构设计

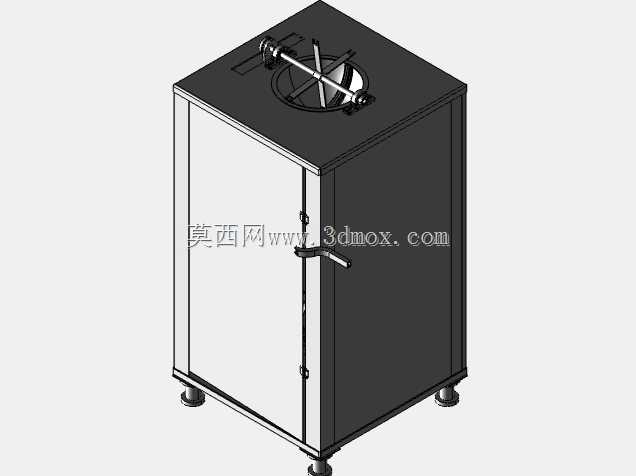

　　这款立式封闭柜体结构的电源变压设备，主要面向工业车间低压配电、小型设备集中供电、实验室独立供电回路等场景使用，区别于裸露安装的铁芯变压器，全封闭柜体结构能有效阻隔车间金属粉尘、切削液飞溅、潮湿空气对内部绕组、接线端子的侵蚀，在机加工车间、表面处理车间这类环境相对复杂的工况下，能大幅降低变压器绝缘层老化、接线端氧化短路的故障概率。从结构设计逻辑来看，整体采用长方体立式落地布局，底部配置四个可调高度的支撑脚，单个支撑脚的调节行程预留了15mm的余量，安装时可以直接放置在水泥地面或者设备平台上，不需要额外做预埋固定，通过调整四个脚的高度就能抵消地面不平整带来的柜体倾斜问题，避免内部铁芯因为长期倾斜出现绕组受力不均、硅钢片错位的问题。柜体的侧板采用1.5mm厚的冷轧钢板折弯拼接，前门采用单开门侧开结构，门体和柜体框架之间配置了三点式锁紧搭扣，日常维护时不需要完全拆卸柜体，打开前门就能直接接触到内部的绕组接线端、温度保护元件，搭扣的锁紧力度可以通过侧边的调节螺母微调，保证门体和柜体边框的密封胶条完全压实，达到IP54左右的防护等级，能阻挡大部分直径超过1mm的固体异物进入，同时可以防止各个方向的飞溅水直接淋入内部。

　　柜体顶部预留了圆形的调压操作窗口，配套的十字手柄调压机构直接伸出顶面，不需要打开柜门就能在外部手动调整输出电压档位，操作窗口周边做了翻边凸起处理，避免顶面的积灰、冷凝水顺着窗口缝隙流入柜体内部，调压手柄的转动行程做了机械限位，每个档位对应明确的卡位手感，操作人员调整时不需要额外对照刻度标识，靠卡位反馈就能确认档位是否到位。从安装边界尺寸来看，柜体整体宽度控制在600mm，深度500mm，高度1200mm，属于紧凑型落地安装尺寸，在设备旁的预留空位、配电柜侧边的间隙位置都能安置，不需要占用过大的车间通道空间；柜体顶部没有设计突出的吊装结构，整体重量控制在120kg以内，两名运维人员就能完成移位安装，不需要调用吊装设备，适合小范围配电改造时的灵活布置。

　　内部结构的排布上，铁芯和绕组组件整体固定在柜体底部的安装底板上，重心完全落在四个支撑脚的支撑范围内，即使受到车间内叉车通行、设备冲压带来的地面振动，也不会出现柜体晃动、内部组件移位的问题；绕组和柜体侧板之间预留了30mm的空气对流间隙，柜体底部和顶部分别开了隐藏式通风孔，空气可以从底部进入，顺着绕组间隙从顶部排出，依靠自然对流就能带走绕组工作时产生的热量，不需要额外加装散热风扇，减少了易损部件的数量，降低后期维护的频次。

　　接线端子排全部布置在门体内侧的绝缘安装板上，外部输入输出线缆从柜体底部的穿线格兰头进入，穿线位置配套了橡胶密封圈，线缆接入后可以锁紧密封，避免粉尘、水汽从穿线位置进入柜体内部；每个接线端子旁边都预留了标识牌粘贴位置，布线完成后可以直接标注回路编号，后期排查故障时不需要反复核对线序。柜体表面采用静电喷塑处理，涂层厚度控制在80μm左右，具备基础的耐油污、耐弱酸腐蚀能力，在普通工业环境下使用五到八年不会出现涂层脱落、壳体锈蚀的问题。
