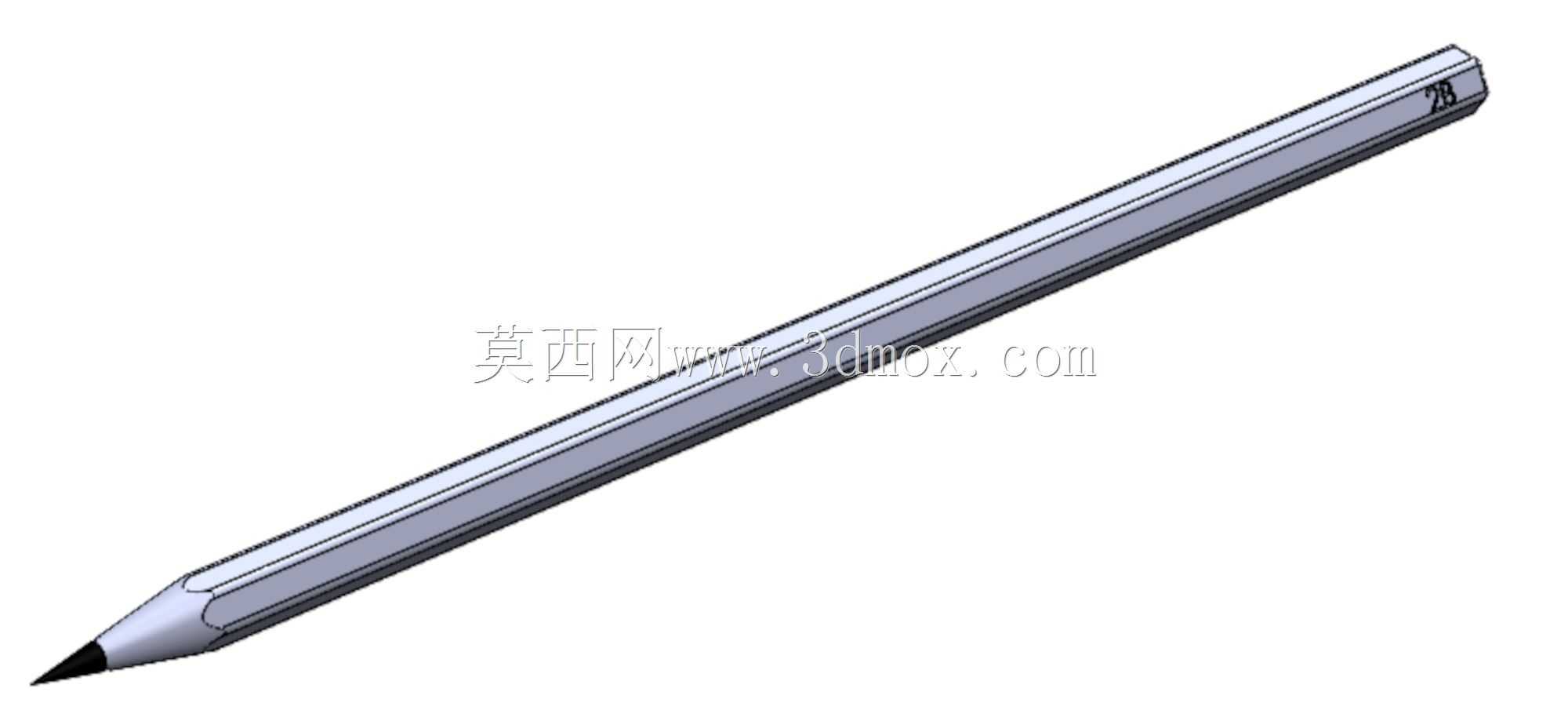

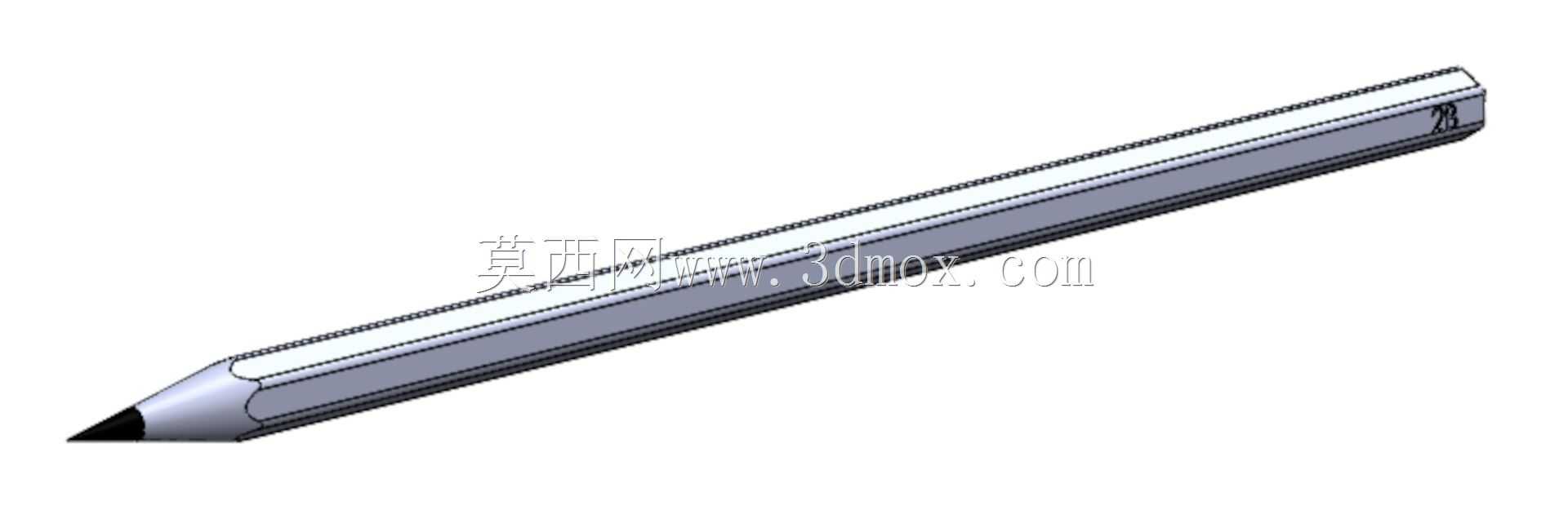

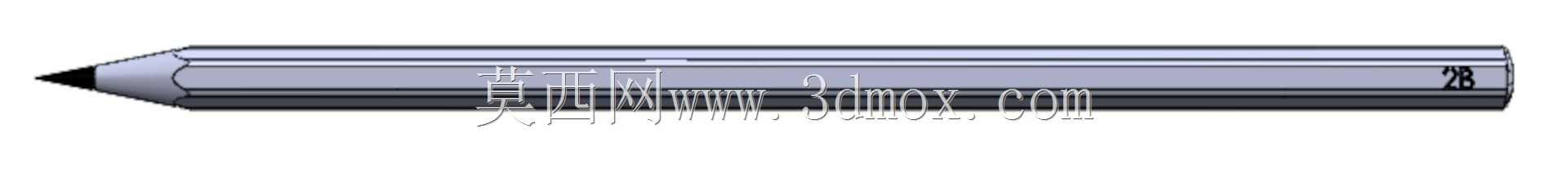

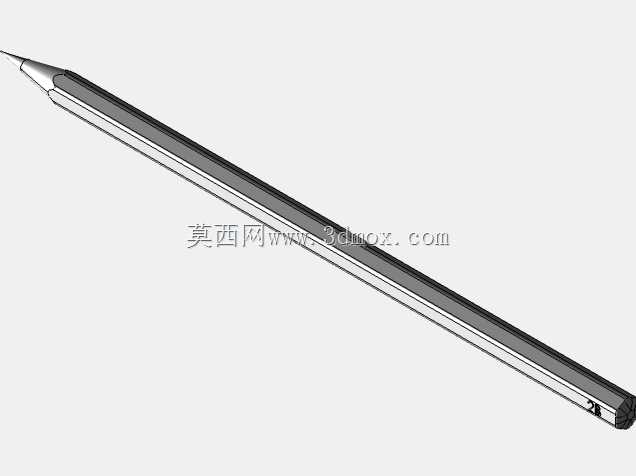

办公场景常用六棱杆书写铅笔三维结构

　　日常办公、工程手绘场景中，铅笔是普及率极高的基础书写工具，本次建模还原的是常规六棱杆木质铅笔的完整结构，从实际使用需求出发拆解各部分的设计逻辑。首先看笔杆部分，采用正六边形截面设计，并非随意选择的造型：日常放置在倾斜的绘图桌面时，六棱面的平面接触特性可以避免铅笔滚落坠地，减少笔尖摔断、笔杆开裂的损耗；同时六棱面的握持贴合度优于圆柱杆，长时间书写绘图时，手指与棱面的贴合能减少打滑，握持发力更稳定，适配不同手型的施力习惯。笔杆的长度参考常规民用铅笔的通用尺寸，整体长度控制在178mm左右，截面外接圆直径7.8mm，这个尺寸区间经过长期市场验证，既可以容纳足够长度的铅芯保障书写续航，也不会因为过长过粗导致握持重心偏移，长时间使用不易产生手部疲劳。

　　铅芯部分嵌在笔杆中心位置，建模时严格保证铅芯与笔杆的同轴度，避免出现铅芯偏心导致削笔时频繁断芯的问题；露出的笔尖部分做了18度左右的锥度切削，锥面过渡平滑，既保证铅芯有足够的书写露出长度，也让木质笔杆的切削部分能贴合纸面倾角，书写时不会因为木质部分剐蹭纸面影响线条流畅度。笔尾端的标识区域做了凹陷的字符造型，还原常规铅笔的硬度标识位置，建模时该区域的深度控制在0.15mm，既可以呈现标识的立体感，也不会因为凹陷过深影响笔杆整体的结构强度。

　　从设计落地的角度看，该模型的结构拆分完全匹配实际铅笔的生产工艺逻辑：笔杆为两瓣对称的木质结构拼接，中间预留铅芯安装槽，拼接面的定位基准在建模时做了对齐约束，实际生产中涂胶压合后不会出现错位；铅芯与安装槽的配合间隙控制在0.02mm，压装后不会出现松动晃动感，削切时铅芯受力均匀，不易从根部断裂。在实际应用场景中，这类铅笔模型既可以用于办公场景的三维可视化场景搭建，作为桌面文具的配景模型使用，也可以用于文具产品的结构设计验证，通过调整笔杆截面尺寸、铅芯直径、笔尖锥度等参数，适配不同定位的产品开发需求，比如儿童书写铅笔可以适当加大截面直径、缩短整体长度，适配儿童更小的手型；工程绘图铅笔可以调整铅芯配比对应的锥度参数，适配不同硬度铅芯的削切需求。

　　建模过程中对各部分的边界尺寸做了严格的工程化约束：笔杆的六棱边做了0.1mm的圆角过渡，避免锐边在握持时产生硌手的触感，也还原了实际生产中木质笔杆打磨后的边缘状态；笔尖与笔杆主体的过渡区域做了平滑的曲率衔接，没有生硬的折角，匹配实际削笔后形成的自然过渡面；铅芯的伸出长度控制在3mm，这个长度既可以保证正常书写时的视线无遮挡，也不会因为伸出过长导致书写时铅芯轻易折断。从结构强度验证的角度，模型中笔杆木质部分的壁厚均匀，包裹铅芯的最薄位置厚度不小于1.2mm，日常握持施力、正常跌落的工况下不会出现笔杆开裂的问题；铅芯部分的长径比控制在合理区间，正常书写压力下不会出现弯折断裂的情况。

　　不同于装饰类的文具模型，这个建模过程完全围绕实际使用中的功能需求展开，没有添加多余的装饰性结构，每一处造型细节都对应实际使用中的痛点解决：六棱面的防滚落设计、同轴度保障的削笔体验、圆角过渡的握持触感、合理的重心位置控制，都是从一线使用者的实际反馈中提炼的设计要点。在三维场景搭建中，该模型可以直接导入办公场景、教室场景、设计工作室场景作为配景使用，尺寸比例完全符合真实物体的参数，不会出现比例失调的违和感；在文具产品开发环节，该模型可以作为基础模板，快速修改参数衍生出不同规格、不同定位的铅笔产品模型，减少重复建模的工作量，结构约束已经提前设置完成，修改截面、长度参数时不会出现结构错位、特征丢失的问题。
