JST XHP系列卧式针座连接器结构设计

　　在消费电子、工业控制板卡、小型电源模块的板级互连场景中，线对板连接器的选型直接决定了生产装配效率与长期运行可靠性，JST XHP系列的2.54mm间距卧式针座是这类场景里应用极广的一款互连部件，很多做小型工控模块、智能家居控制板、桌面级外设硬件的结构工程师，在做板端接插件选型时都会优先考量这款部件的安装适配性。从实际使用场景来看，这类针座主要承担板端线束的信号与小功率电流传输作用，适配对应规格的XH系列压接端子，线束端完成端子压接、塑壳插接后，可直接插入板端针座完成互连，相比焊接式引线，这种接插方式能大幅提升整机组装的效率，也方便后期售后维护时的线束拆卸更换，不会因为反复拆焊损伤PCB焊盘。

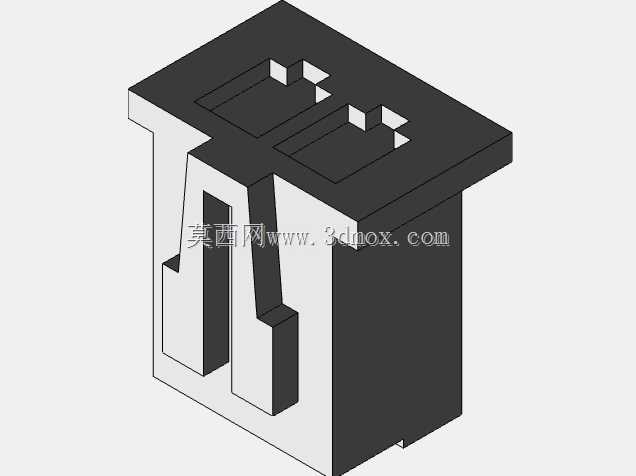

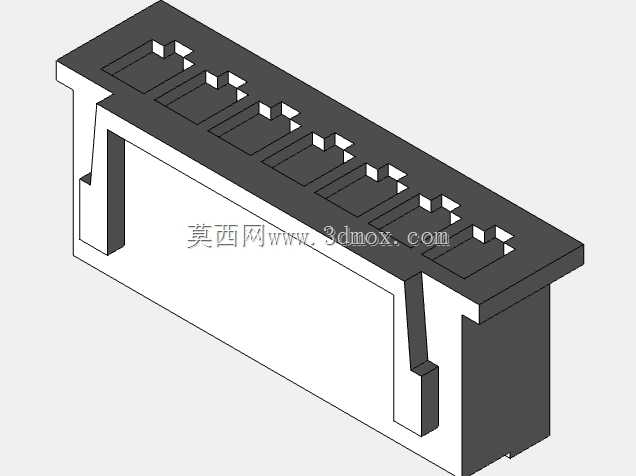

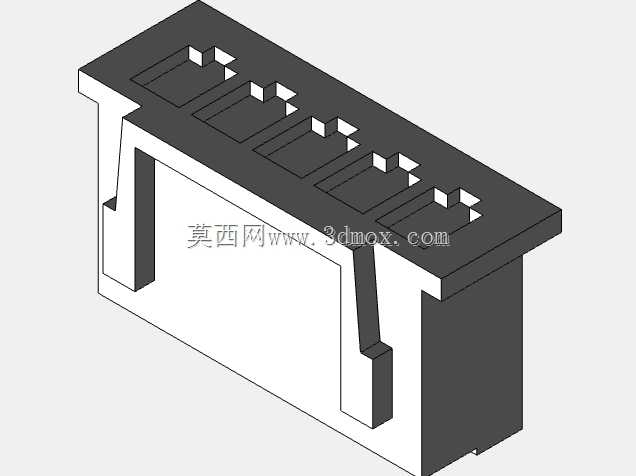

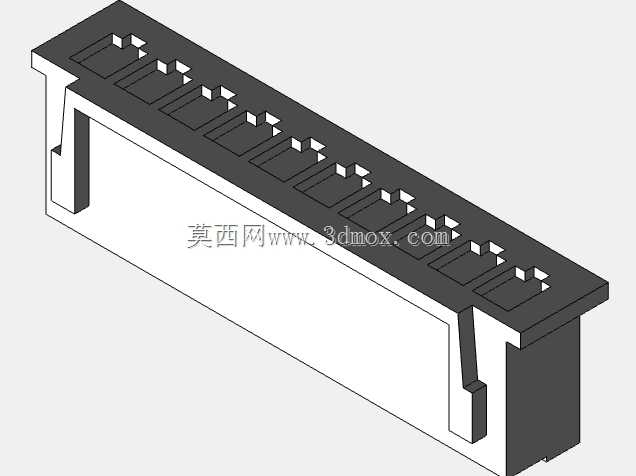

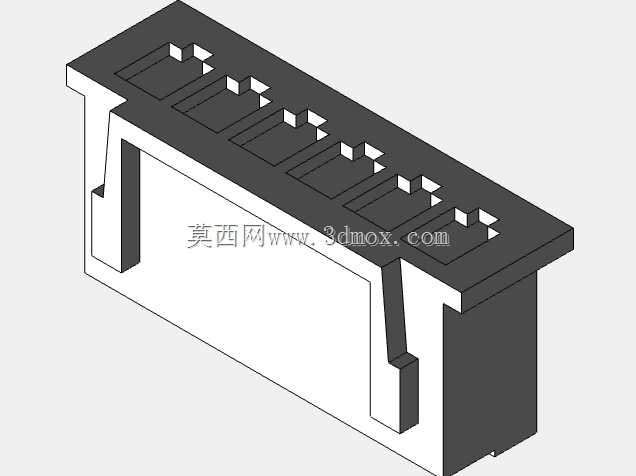

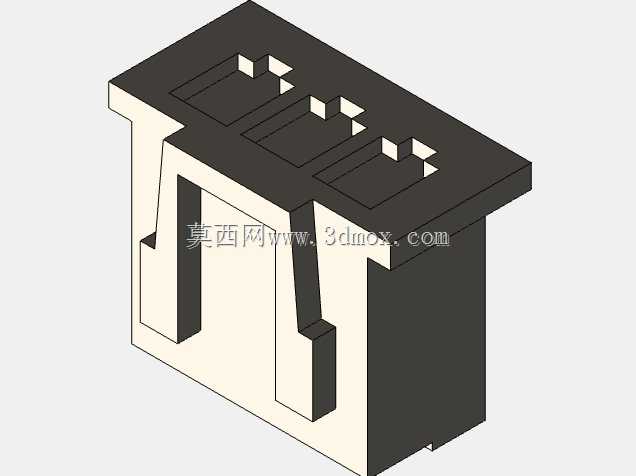

　　从结构设计逻辑来看，这款卧式针座采用了直插式焊针与PCB垂直布设、塑壳主体平行于板面的布局，这种布局的优势在于接插方向平行于PCB板面，不会在板件垂直方向占用过多空间，对于内部竖向空间受限的薄型设备壳体十分友好。塑壳两侧设计了带卡扣导向的固定结构，当配套的线束端塑壳插入时，两侧的卡扣会与针座塑壳的卡位结构咬合，避免设备在运输、运行过程中受振动影响出现线束松脱的问题，这一点在有振动工况的小型工业设备上尤为重要，很多早期不做卡扣结构的针座，在设备长期运行后很容易出现接触不良、信号中断的问题。塑壳内部的针位槽做了防呆错位设计，每个针位的槽型都与端子的外形做了匹配，能避免线束端插反导致的电源、信号接反问题，从结构层面降低装配出错的概率。

　　在安装边界尺寸上，这款针座的焊针间距严格遵循2.54mm的标准网格间距，焊针直径适配常规PCB板的0.8mm孔径设计，焊针伸出塑壳底部的长度刚好满足波峰焊与手工焊接的吃锡要求，不会因为针脚过长导致焊后剪脚工序增加，也不会因为针脚过短导致焊接强度不足。塑壳主体的高度控制在较低范围内，安装后高出PCB板面的尺寸不会对周边布设的贴片元件造成干涉，塑壳底部与PCB板面接触的位置做了平整的定位凸台，过炉焊接时能保证针座与板面保持垂直，不会出现焊接后塑壳歪斜的问题。针座的整体长度根据针位数不同做等距延伸，每个针位的槽位精度控制在合理公差范围内，保证多pin位的针座在接插时不会出现个别针位接触不良的情况。

　　从材料选型的工程逻辑来看，塑壳部分采用的是耐高温的绝缘工程塑料，能承受波峰焊时的高温冲击，不会出现过炉后塑壳变形、针位偏移的问题，内部的导电插针采用铜合金基材做镀锡处理，既保证了导电性能，也提升了焊针的抗氧化能力，长期使用不会出现接触电阻增大的问题。在实际做PCB封装设计时，需要注意针座两侧的卡扣预留空间，不能在针座接插方向的前方布设过高的元件，避免线束端插入时出现干涉，同时焊盘的设计要符合波峰焊的工艺要求，焊盘直径不能过小，避免焊接时出现虚焊、掉盘的问题。对于需要做三防涂覆的板卡，还要注意在针座接插位置做遮蔽处理，避免三防漆进入针座内部导致接触不良。

　　很多刚接触板级结构设计的工程师，在选用这类连接器时容易忽略接插方向的操作空间预留，导致整机组装时工人无法顺利插接线束，或者后期维护时难以拆卸线束，这款卧式针座的接插方向平行于板面，在布局时需要在接插方向预留至少15mm的操作空间，方便手指或者工装完成接插动作。另外在做壳体开孔设计时，要注意针座与壳体内壁的间隙，不能让壳体压到针座的塑壳部分，避免长期受力导致塑壳开裂、焊针脱焊。在一些需要过安规认证的电源类产品中，这款针座的电气间隙与爬电距离也能满足低压类设备的安规要求，不需要额外做绝缘隔离处理，能有效节省板卡的布设空间。
