离心风机上部弧形外壳结构设计

　　该部件为离心式通风设备的上部外壳构件，主要应用在工业厂房通风换气、除尘系统引风、生产设备散热排风等场景中，作为风机风道的关键组成部分，承担着约束气流走向、降低风阻损耗、衔接上下风机壳体的核心作用。从实际使用场景来看，这类外壳多配套中低压离心风机使用，常见于车间除尘系统的引风段、涂装生产线的排风段、暖通空调的送风单元，运行过程中需要承受风机叶轮带动的高速气流冲刷，同时要保证壳体衔接处的密封性，避免气流泄漏导致风压损失。

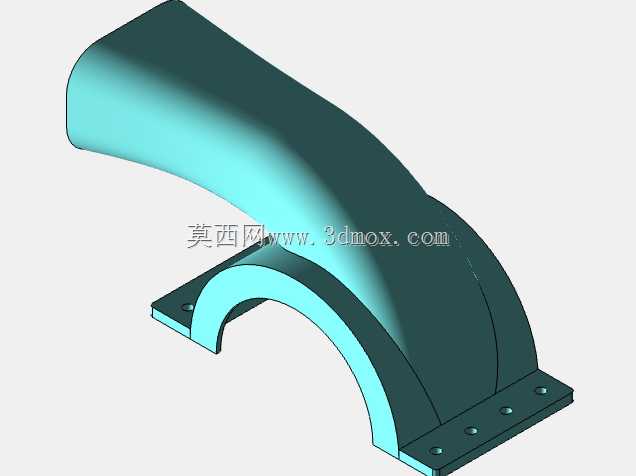

　　设计过程中优先考虑气流导流特性，整体采用大曲率弧形流道结构，顺着叶轮甩出的气流方向做平滑过渡，避免流道内出现直角拐点造成的涡流损耗，弧形段的曲率经过反复校核，匹配对应型号风机的叶轮出口气流角，让气流能够顺着壳体内壁平滑导向出风口方向，减少局部阻力带来的能耗升高。壳体下部采用半圆弧抱合结构，能够与风机下部蜗壳精准贴合，贴合面预留均匀的螺栓安装孔位，孔位间距按照通用风机壳体的安装标准排布，保证现场装配时能够直接与同规格的下壳体对位锁紧，不需要额外做孔位修整。

　　从安装边界来看，壳体底部的法兰边宽度统一，安装孔的中心距与下部蜗壳的孔位完全匹配，法兰边平面度控制在合理公差范围内，装配后配合密封垫能够实现有效密封，避免高速气流从衔接缝隙泄漏。壳体侧面的安装支脚做了加厚处理，支脚的开孔尺寸适配常规的风机安装固定螺栓，能够将上部壳体的载荷均匀传递到下部机架上，避免设备运行过程中因振动导致壳体移位或者连接螺栓松动。

　　结构设计上兼顾了钣金加工的工艺性，整体曲面采用可展曲面设计，能够通过板材切割、折弯、压型等常规钣金工艺完成加工，不需要复杂的模具投入，适合小批量定制化生产。壳体壁厚根据风机运行风压做匹配选型，在保证壳体刚度、避免运行过程中出现共振异响的前提下，尽可能控制板材厚度，降低整体构件重量，方便现场安装搬运。流道内壁做平滑过渡处理，没有突兀的凸起或者凹陷，减少气流在壳体内的摩擦阻力，同时避免长期运行过程中积尘堆积，影响风道流通效率。

　　在实际装配场景中，该上部外壳需要配合风机叶轮、下部蜗壳、进风口集流器共同组成完整的风机壳体总成，安装时需要保证弧形流道的中心与叶轮中心对齐，偏差控制在允许公差范围内，避免叶轮转动时与壳体内壁发生刮擦。壳体外部不需要额外做加强筋结构，依靠弧形曲面自身的结构刚度就能够承受常规运行工况下的风压载荷，在风压较高的使用场景中，也可以在壳体外部加装横向加强筋，进一步提升壳体的抗变形能力。

　　从功能特性来看，该外壳结构除了导流和密封作用外，还能够起到一定的隔音降噪作用，平滑的流道结构能够减少气流涡流产生的气动噪声，配合壳体外部的隔音棉敷设，能够有效降低风机运行时的噪音外传，适合对噪音控制有要求的室内安装场景。壳体表面的涂装处理可以根据使用环境做调整，普通通风场景采用常规防锈涂装即可，在输送腐蚀性气体的场景中，可以更换为耐腐蚀板材或者做防腐涂层处理，拓展部件的适用场景。
