信泽WXD3590多圈绕线精密电位器结构设计

　　在工业测控、精密仪器调节、伺服系统参数整定这类对阻值调节精度有严苛要求的场景里，多圈绕线电位器始终是小范围信号校准、参数微调环节的核心被动元件，信泽WXD3590这款器件的结构设计，完全围绕长寿命、高调节精度、安装适配性三个核心工程需求展开。从实际使用场景来看，这类电位器常被安装在工控设备的操作面板、仪器仪表的内部调节回路、自动化生产线的参数校准工位，用来实现0-100%量程范围内的连续阻值调整，相比单圈电位器，多圈结构能把整段阻值区间拆解到多圈转轴行程上，每一圈对应的阻值变化量被大幅压缩，调节时的分辨率足以满足毫伏级信号校准、微小位移反馈回路的参数匹配需求。

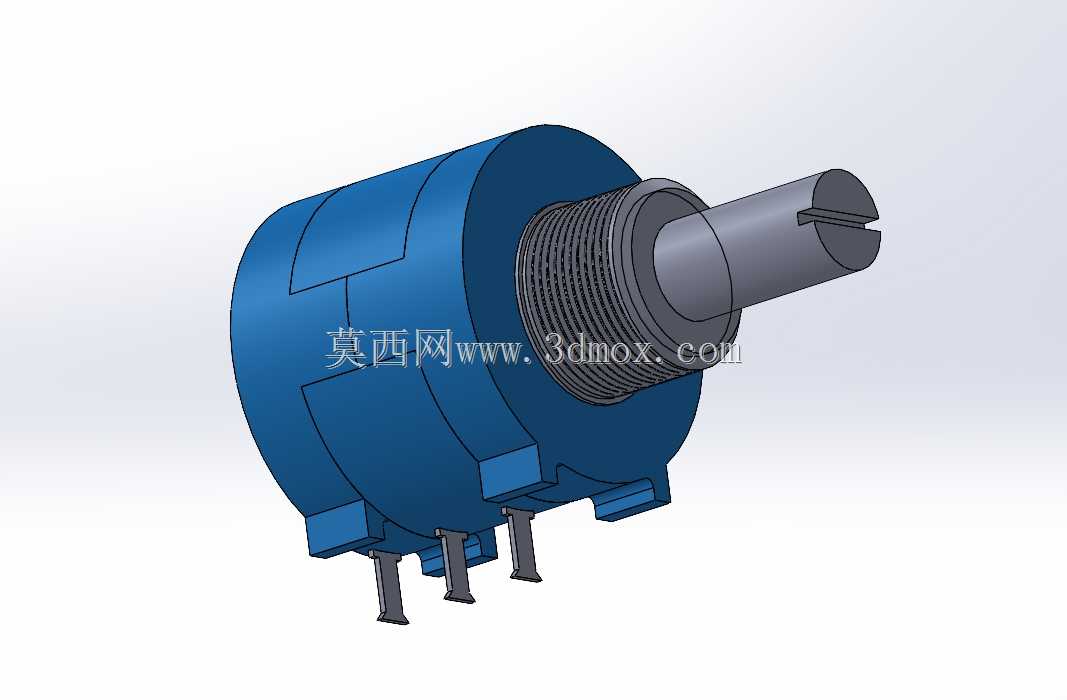

　　从结构设计思路上看，这款电位器采用了蓝色绝缘塑封外壳作为主体承载结构，外壳侧面预留的三个直插式安装引脚，既可以直接插装在PCB板上完成波峰焊固定，也能通过引脚外接导线实现面板式安装，引脚的排布间距符合常规电子元件的插装规范，不需要额外定制安装孔位就能适配多数通用电路板的布局。转轴部分采用带一字槽的金属轴设计，既可以通过旋钮手动旋转调节，也能适配一字螺丝刀进行精细调校，转轴根部的螺纹结构是专门为面板安装设计的，配套螺母就能把电位器牢牢固定在设备面板的开孔上，螺纹段的长度经过测算，足以适配1-5mm厚度的常见面板板材，不管是薄铁皮机箱还是厚塑料操作面板都能可靠固定，不会出现安装后松动、转轴歪斜的问题。

　　绕线电阻体被完全密封在蓝色外壳内部，这种密封结构能有效阻挡工业现场的粉尘、潮气侵入电阻体与电刷的接触部位，避免长期使用后出现接触不良、阻值跳变的问题，相比开放式结构的电位器，这种密封设计能让器件在多尘、潮湿的工业环境下保持更长的使用寿命，电刷与绕线电阻体的接触压力经过调校，既能保证旋转时的阻尼感均匀适中，不会出现过松导致的参数漂移，也不会因为压力过大导致转轴旋转卡顿、长期磨损后精度下降。

　　从安装边界尺寸来看，这款电位器的主体外壳为圆柱型结构，径向尺寸控制得十分紧凑，在PCB板上占用的安装空间很小，不会挤占周边其他电子元件的布局位置，转轴的轴向伸出长度可以满足常规旋钮的安装需求，不需要额外加装延长轴。在实际选型使用时，需要注意转轴的旋转角度与阻值变化的线性对应关系，多圈结构的总旋转圈数决定了调节的精细程度，这款器件的转轴旋转阻尼均匀，每一圈的阻值变化线性度较好，不会出现某一段阻值突变、某一段调节无响应的问题，适合用在需要反复校准、长期保持参数稳定的回路里。

　　在三维建模过程中，这款模型完整还原了电位器的外壳卡扣结构、引脚折弯角度、转轴螺纹细节、轴端一字槽的尺寸，不管是用来做设备面板的布局干涉检查，还是做PCB板的元件装配仿真，都能直接调用，不需要再额外测绘尺寸。外壳上的安装定位凸台也做了细节还原，在做面板安装设计时，可以直接用这个凸台作为定位基准，匹配面板上的定位缺口，避免电位器安装后出现跟转的问题，三个引脚的位置、直径、伸出长度都按照实际器件尺寸建模，在做PCB Layout时可以直接参考引脚位置设计焊盘，减少实物装配时的对位偏差。

　　从实际功能特性来看，绕线结构的电位器相比碳膜电位器，拥有更好的温度稳定性，在环境温度出现波动时，阻值的漂移量更小，适合用在对参数稳定性要求高的精密测控回路里，同时绕线电阻体能承受的功率也比同体积的碳膜电位器更大，在小功率调节回路里不需要额外考虑散热问题，金属转轴的结构强度足够，日常调节时不会因为用力不当导致转轴弯曲、断裂，外壳的绝缘材质也能满足电气安规要求，安装在金属面板上时不会出现导电短路的风险。
