做小家电、自动化小工位回转机构设计的工程师,大概率都接触过这类扁圆形同步电机,很多人在做方案选型时总找不到精准的安装边界参考,这套三维结构刚好把实际装配需要注意的所有细节都还原到位。先从实际应用场景说,这类电机最常见的落地场景是风扇摇头机构、暖风机导风页驱动、展示台低速回转、电动阀门执行端、灯饰回转底座,甚至部分小型饲料投喂机的出料回转机构也会用它,核心原因是它在工频交流电下能保持稳定的低转速输出,不需要额外做复杂的减速齿轮组搭配,自身集成的减速结构就能把输出转速降到应用端需要的区间,比单独搭配减速箱的方案成本低很多,安装占用的空间也更小。
从功能特性来看,这款适配AC220-240V 50/60Hz工频供电的同步电机,属于爪极式永磁同步结构,启动时不需要额外的启动电容,通电后就能自行牵入同步转速,输出扭矩足够带动1kg以内的径向负载做低速回转,运行时的噪音控制在35分贝以内,完全满足家用小家电、桌面展示设备的噪音要求。很多工程师在选型时容易忽略它的输出轴配合公差,这套模型里把输出轴的D型切面尺寸、轴径公差、轴伸长度都做了1:1还原,实际做配套的输出连接件时,直接参考模型里的尺寸做公差配合就可以,不用反复打样测试轴的配合间隙,能省不少样机调试的时间。
说到设计思路,这款电机的外壳采用上下扣合的扁圆结构,没有用传统电机的长筒形外壳,就是为了适配薄型安装空间的需求——比如嵌入式导风机构、薄款展示底座的内部安装高度往往只有30mm左右,长筒形电机根本塞不进去,扁圆形的结构刚好能把定子、转子、减速齿轮组都平铺布置在壳体内,最大化压缩轴向安装尺寸。外壳侧边伸出的两个带安装孔的固定耳,是设计时特意做的应力分散结构,固定耳和壳体主体的连接处做了R角过渡,避免安装时螺丝锁紧力过大导致壳体开裂,两个安装孔的孔位间距、孔径大小都做了通用化设计,能适配市面上绝大多数同功率等级同步电机的安装孔位,替换旧设备上的故障电机时不需要重新打孔改安装位。

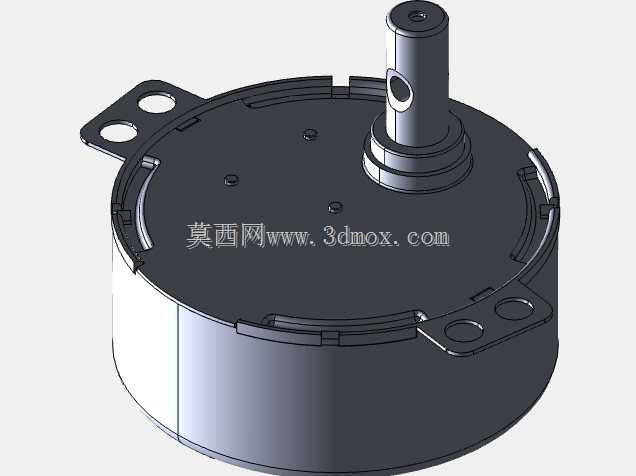

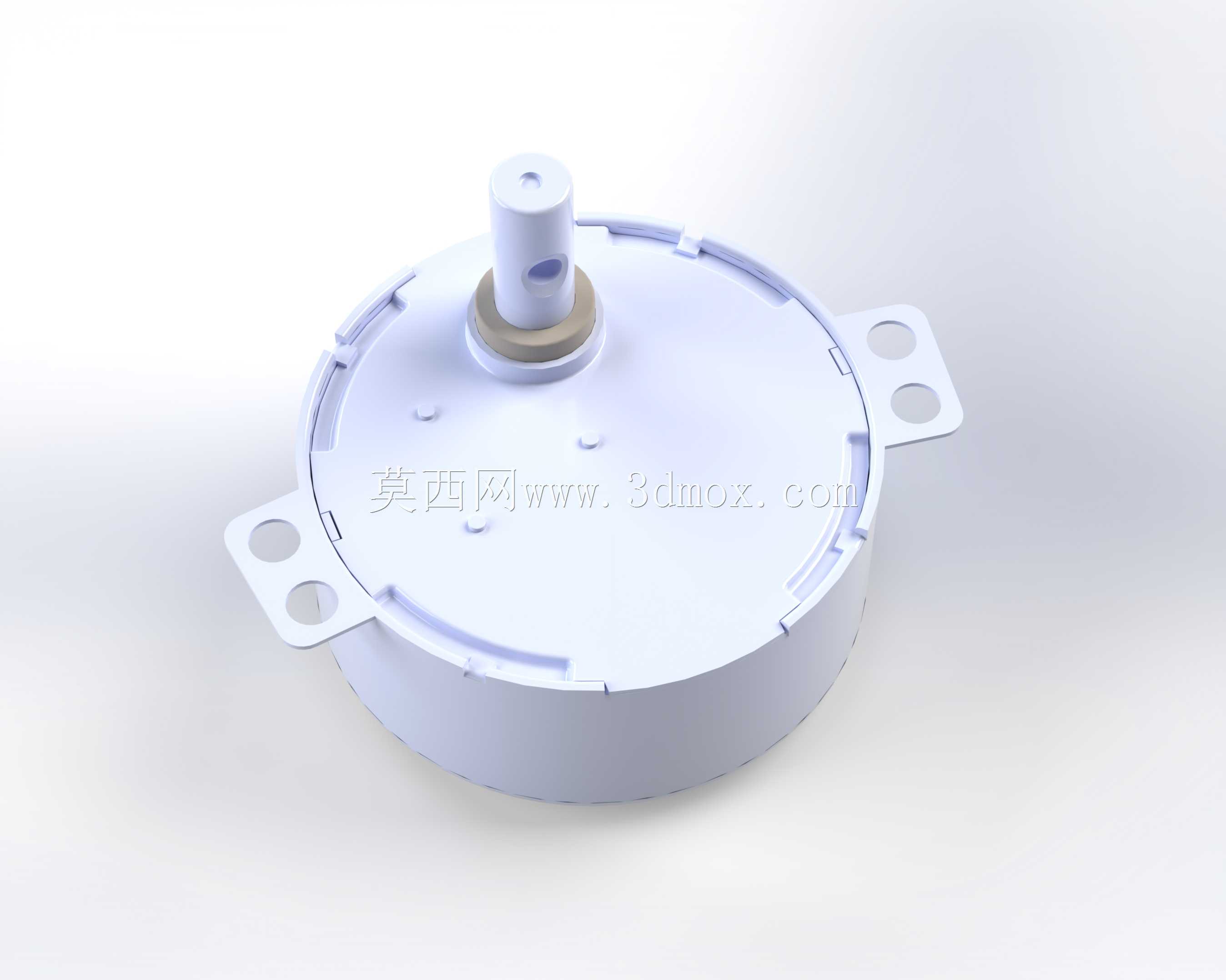

再讲外形尺寸与安装边界,这个电机的主体壳体直径是49mm,主体轴向高度22mm,输出轴从壳体端面伸出的长度是12mm,轴径6mm,D型切面的平面距离轴中心的尺寸是5mm,配套的连接件内孔做对应的D型结构就能避免运转时打滑。两个固定耳上的安装孔直径是3.2mm,适配M3的自攻螺丝或者机丝螺丝固定,两个安装孔的中心距是60mm,安装时需要注意在输出轴对应的位置预留直径8mm的过孔,避免轴转动时和安装面板产生摩擦。另外要注意,电机壳体的底部没有做固定结构,所有的安装受力都集中在侧边的两个固定耳上,做安装板设计时不要把支撑力放在壳体底部,不然长期运转的震动会导致壳体和固定耳的连接处产生疲劳断裂。
很多刚入行的结构工程师做这类小驱动件选型时,总觉得只要扭矩、转速够就能用,往往忽略安装边界的干涉问题——比如电机壳体侧面的扣合位是突出壳体表面0.8mm的,如果安装板的开孔刚好和壳体直径一样大,扣合位就会卡在安装板上,导致电机装不到位,这套模型里把扣合位的突出尺寸、位置都做了精准还原,设计安装板开孔时直接参考模型的最大外轮廓做避让就不会出问题。还有输出轴根部的尼龙耐磨垫片,模型里也做了单独的零件还原,这个垫片的作用是承受输出轴的轴向压力,避免转子直接和壳体端面摩擦,长期运转后如果垫片磨损,会出现轴窜动变大、噪音升高的问题,维修替换时要注意垫片的厚度是1mm,不要用太厚或者太薄的垫片替换,不然会导致转子和定子的气隙不均匀,出现扭矩下降甚至卡滞的问题。
从结构可靠性的角度看,这款电机的上下壳体扣合位做了一圈均匀分布的卡扣,每个卡扣的扣合量是1.2mm,装配时不需要打螺丝或者超声波焊接,直接压合就能固定,生产装配的效率很高,后期维修拆开时也不会太容易损坏壳体。内部的减速齿轮组采用的是POM材质的直齿轮,模数0.5,传动效率高,耐磨性能好,长期运转的齿轮磨损量很小,正常使用场景下的寿命能达到5000小时以上,完全满足家用小家电、商用展示设备的使用寿命要求。做三维建模的时候,这类小电机的内部齿轮啮合间隙是建模难点,间隙留大了会有传动噪音,留小了容易卡滞,这套模型里的齿轮啮合侧隙控制在0.05mm左右,刚好是实际生产中最优的间隙值,做同类电机结构设计时可以直接参考这个间隙参数。
