ME1304高效无刷直流电机结构设计

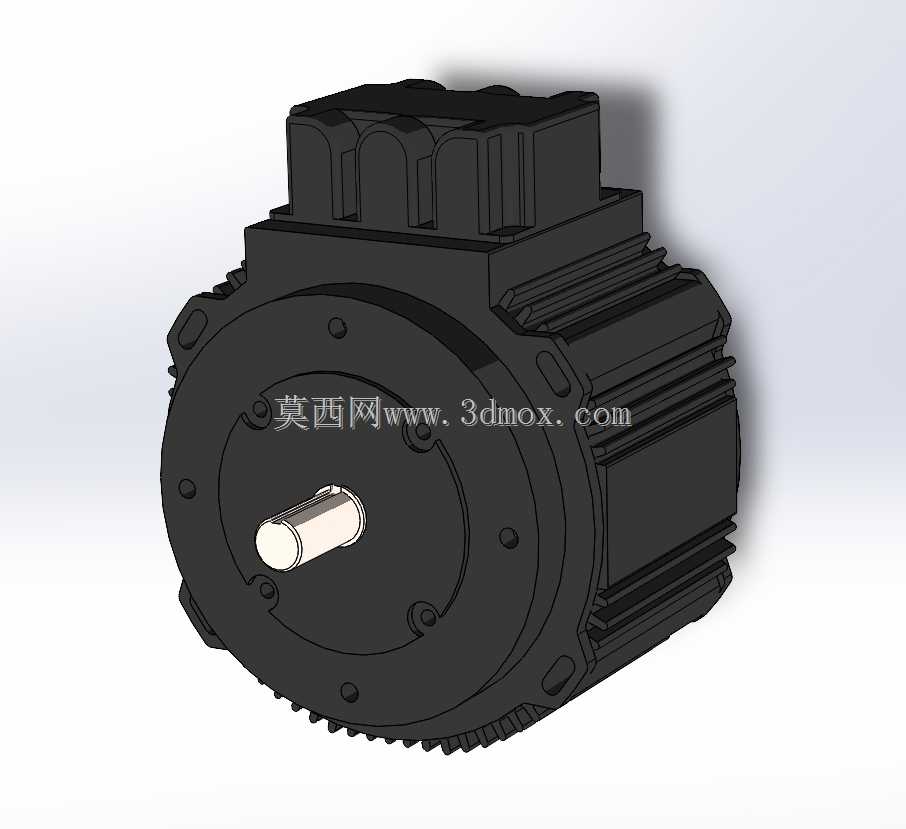

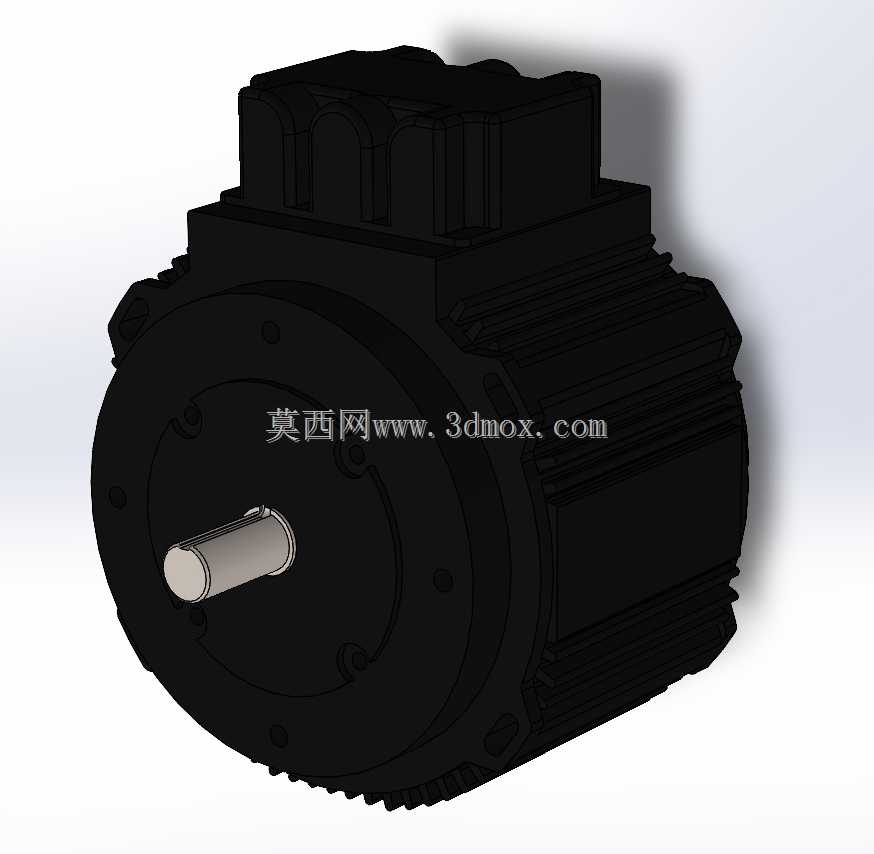

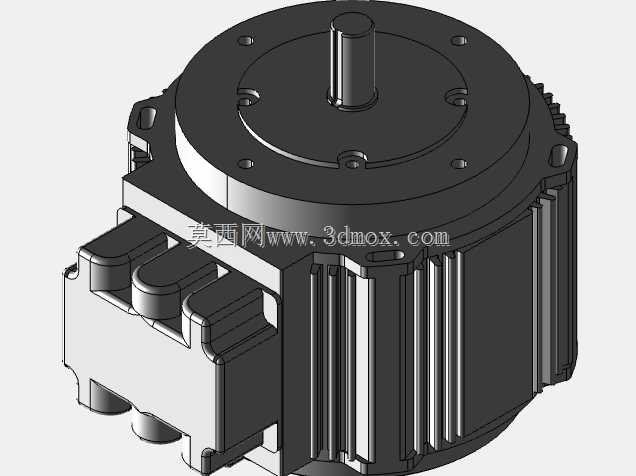

　　这款无刷直流电机的结构设计，首先围绕紧凑安装场景做了边界约束，输出轴采用单出轴D型切边结构，可直接与负载端的带轮、联轴器配合，无需额外加装转接轴套，轴伸长度控制在适配常规负载安装的范围内，避免轴伸过长带来的径向跳动问题，也不会因为轴伸过短导致配合长度不足、传动打滑。电机本体的外壳采用带散热筋的一体化铸铝结构设计，周向均匀分布的纵向散热筋顺着电机旋转的气流方向排布，当电机转子带动内部空气流动时，气流可顺着散热筋的沟槽快速带走壳体热量，不需要额外加装散热风扇就能满足额定工况下的散热需求，进一步压缩了电机的轴向安装尺寸。

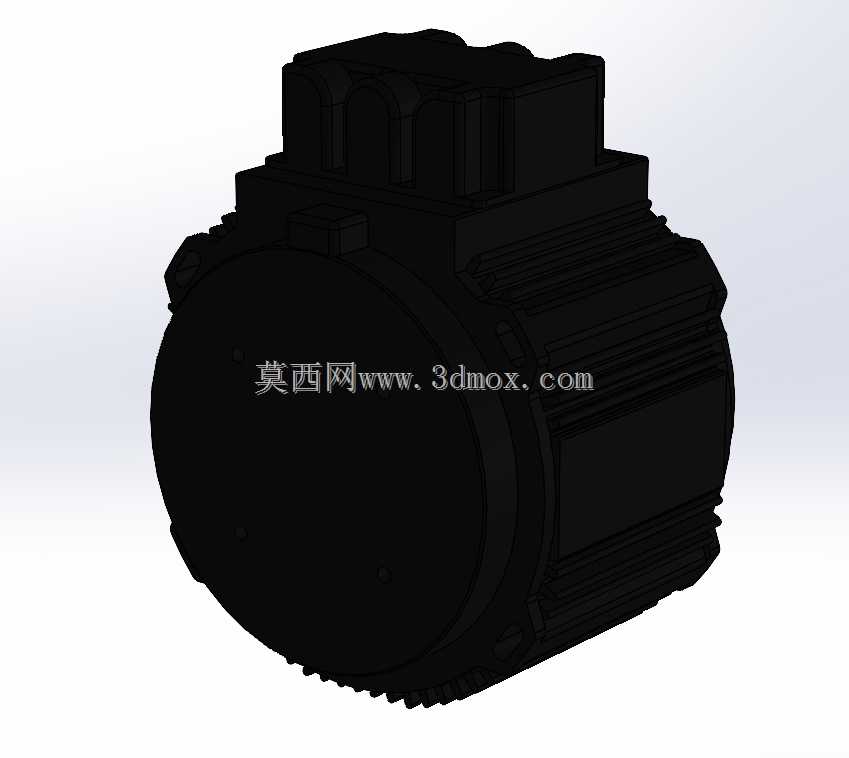

　　后端的接线盒采用凸起式密封结构，接线端子内置在盒体内部，盒盖与壳体之间预留了密封胶圈的安装槽，可适配户外或者多粉尘的安装场景，避免粉尘、水汽进入接线端造成短路故障，接线盒的出线方向预留了三个不同方位的敲落孔，安装时可根据设备内部的走线方向选择合适的出线位置，不用额外调整电机的安装角度。从应用场景来看，这款电机的功率密度设计刚好匹配电动自行车的后轮驱动需求，安装法兰的孔位尺寸兼容常规电动自行车的轮毂安装位，替换原有有刷电机时不需要改动车架的安装结构，无刷的结构设计省去了碳刷磨损更换的维护环节，长时间运行下不会因为碳刷粉尘堆积造成内部绝缘下降。

　　在小型移动机器人的应用场景中，这款电机的径向尺寸控制合理，可直接安装在机器人底盘的驱动轮内侧，不会超出底盘的轮廓边界，电机本体的转动惯量经过匹配设计，配合驱动器做位置环控制时，启停响应速度快，不会因为转动惯量过大导致定位过冲，适合AGV、巡检机器人这类需要频繁启停、精准调速的移动设备。针对小型电动汽车的辅助动力或者低速代步车场景，电机的输出扭矩特性做了针对性调校，低速段扭矩输出平稳，没有明显的扭矩脉动，起步时不会出现顿挫感，额定转速区间覆盖低速代步车的常用行驶速度，不需要搭配大减速比的减速箱就能直接驱动车轮，减少了传动环节的功率损耗。从设计思路上看，这款电机没有追求过高的极限参数，而是把可靠性放在首位，端盖与壳体的配合面采用止口定位结构，装配时可自动保证定子与转子的同轴度，减少因为装配偏差带来的扫膛风险，端盖上的固定螺丝采用均匀分布的内六角圆柱头螺丝，拧紧力矩可按照标准扭矩施加，不会出现受力不均导致的端盖变形。转子部分采用表贴式磁钢结构，磁钢粘贴面做了滚花处理，提升粘接强度，同时转子两端做了动平衡校正，高速运行时的振动值控制在标准范围内，不会因为振动传导到设备端造成紧固件松动。

　　安装边界上，电机的前端法兰定位凸台尺寸公差按照h7级加工，与设备安装孔的配合间隙控制在合理范围，既能保证安装时的定位精度，又不会因为过盈配合造成拆装困难，电机本体的总重量控制在单人可徒手搬运安装的范围内，设备组装时不需要额外的吊装辅助，适合生产线的批量装配作业。在结构细节上，输出轴的轴承选用深沟球轴承，前后轴承的跨度经过优化，可承受一定的径向载荷，适配带传动、链传动这类存在径向力的传动方式，轴承室的尺寸公差按照P0级轴承的配合要求设计，避免轴承跑内圈或者跑外圈的问题，轴承外侧加装了骨架油封，可阻挡外部的粉尘、水汽进入轴承内部，延长轴承的使用寿命。定子绕组采用集中绕组方式，端部尺寸小，进一步缩短了电机的轴向长度，绕组的绝缘等级按照F级设计，可承受更高的温升，在夏季高温环境下连续运行也不会出现绝缘老化加速的问题。
