电源变压器用异形安装固定冲压件

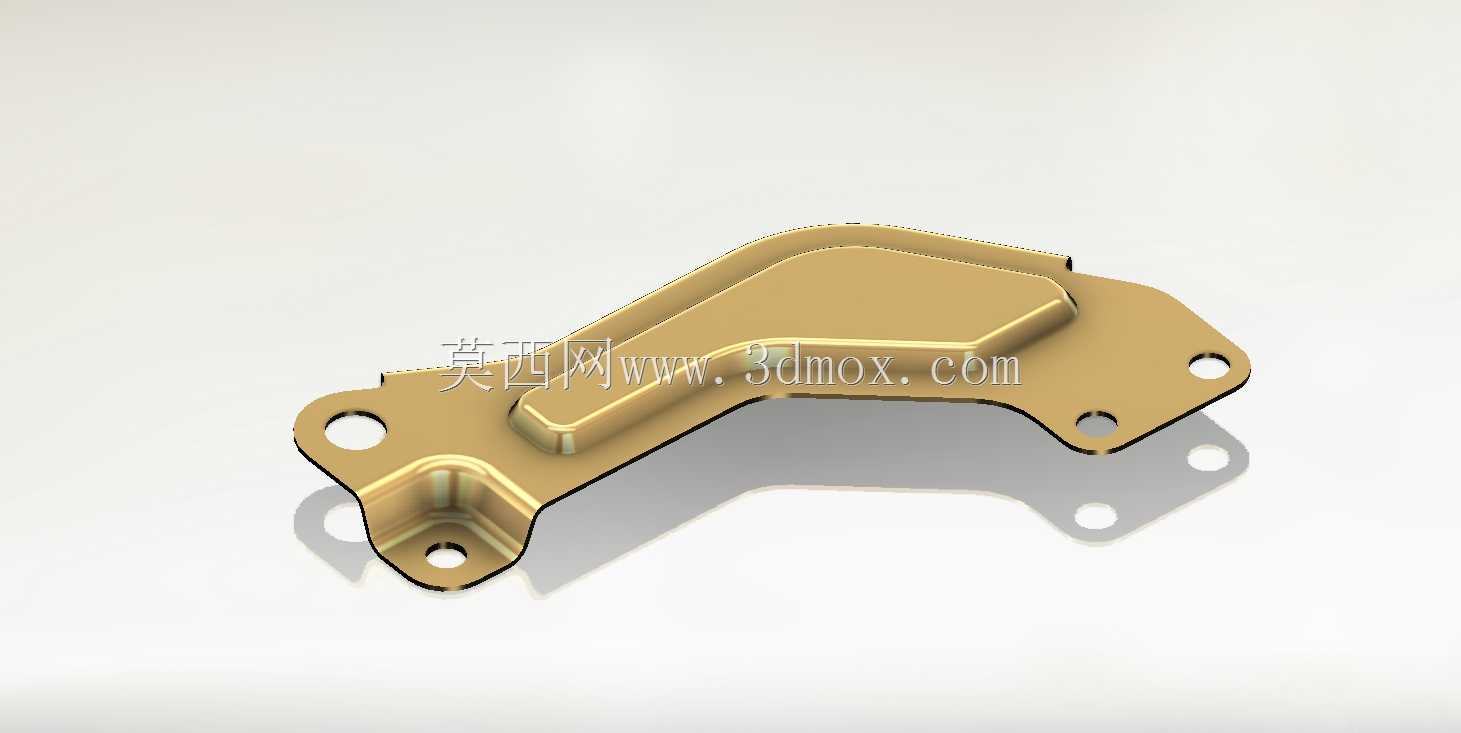

　　这款冲压件是电源变压器装配环节中用于结构固定与定位的核心钣金零件，日常在小功率工频电源变压器、开放式控制变压器的内部装配场景中应用较多，主要承担绕组骨架与外壳底座之间的连接支撑、接地导通以及安装定位的作用，避免变压器在运输、运行振动过程中出现骨架移位、绕组松动的问题，同时能将绕组运行产生的感应静电通过冲压件导通至设备外壳，保障用电安全。从结构设计来看，零件整体采用不规则异形轮廓，完全贴合变压器骨架侧边的避让空间，没有多余的结构外伸，能最大化利用变压器内部的紧凑安装空间，减少不必要的空间占用。

　　零件上共设置了五个圆形安装通孔，孔位的位置度公差控制在0.1mm以内，分别对应骨架定位柱、外壳固定螺柱以及接地端子的安装位置，装配时不需要额外修配孔位，可直接通过自攻螺丝或者卡装结构完成固定，能有效提升产线装配效率。零件主体做了阶梯式的压筋成型处理，凸起的加强筋沿着零件的受力走向分布，在不增加板材厚度的前提下，将零件的整体抗弯折强度提升了40%以上，即使在长期受振动、温度交变的工况下，也不会出现结构变形导致的固定失效问题。零件边缘全部做了内卷边处理，没有裸露的冲裁毛刺，一方面避免装配过程中划伤操作人员、划破绕组绝缘层，另一方面也能提升零件边缘的结构强度，减少受力时的边缘开裂风险。

　　从安装边界来看，零件的最大外轮廓长度为78mm，最大宽度为32mm，成型后的最高凸起高度为8mm，适配安装的板材厚度为0.8mm的镀锌钢板或者锡青铜板材，安装时需要保证零件与骨架贴合面的平面度不超过0.05mm，避免固定后出现应力集中导致的零件变形。设计过程中，首先根据变压器内部的可用安装空间确定了零件的整体外轮廓，避开绕组出线端、接线端子等需要预留操作空间的位置，再根据受力点分布确定安装孔的位置，保证每个固定点的受力均匀，不会出现单侧受力过大的情况；之后通过压筋结构的设计优化零件的刚性，减少板材用量的同时满足强度要求，最后对边缘、转角处做了圆角过渡处理，避免应力集中，同时满足安规要求的电气间隙距离。

　　在实际选型应用中，这类冲压件需要根据变压器的功率等级、安装空间尺寸调整具体的轮廓尺寸与孔位分布，针对有耐腐蚀要求的使用场景，还可以在板材表面做镀彩锌、镀镍处理，提升零件的防锈能力与导电性能；针对需要更高结构强度的场景，也可以适当提升板材厚度至1.0mm或者1.2mm，同时调整压筋的深度与宽度，匹配对应的强度要求。这类冲压件采用连续模冲压成型，生产效率高，尺寸一致性好，适合大批量的变压器生产装配使用，能有效降低变压器的整体装配成本，提升产品的结构可靠性。
