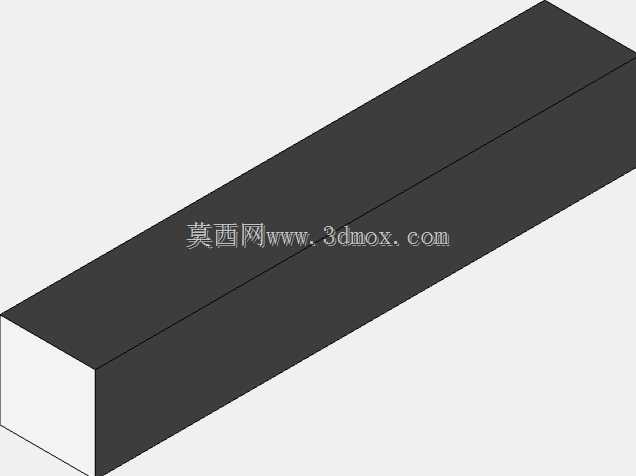

长条形电源变压器磁芯结构三维建模

　　在低压小功率电源的电路设计环节，这类长条形磁芯结构的变压器部件，常被应用在狭长安装空间的PCB板载供电场景中，比如长条型LED驱动电源、窄款工控信号隔离模块、嵌入式长条状智能终端的内置供电单元里，相比常规方正外形的变压器磁芯，它能更好适配设备内部狭长的预留安装位，避免因元件外形与腔体不匹配导致的内部走线干涉、结构件返工等问题。从实际功能层面看，该结构作为变压器的磁路载体，承担着约束电磁感应磁通路径、降低漏磁损耗的核心作用，长条形的磁路设计可以在保证有效导磁截面积的前提下，压缩垂直于长度方向的安装尺寸，让电源模块的整体厚度可以做到更薄，适配当下轻薄化工业电子设备的设计趋势。

　　做这类结构的三维建模时，首先要匹配绕组的绕制空间需求，磁芯中柱的截面尺寸需要根据额定功率下的磁通密度阈值计算确定，避免工作时出现磁饱和导致的绕组发热、输出电压纹波超标问题；磁芯两端的挡边高度要刚好覆盖绕组的绕制厚度，既不能过高浪费磁芯材料增加元件整体重量，也不能过低导致绕组外层绝缘胶带超出磁芯边界，在后续插件过波峰焊时剐蹭传送轨道。安装边界的考量上，这类长条形磁芯组装成完整变压器后，底部通常会预留贴合PCB板面的平整基准面，两个引脚的跨距要严格对应PCB上预设的焊盘孔位，长度方向的两端要留出至少0.8mm的安全间隙，避免和板上相邻的电容、电阻等元件出现装配干涉；磁芯的接合面要做平面度公差约束，保证两片磁芯对合时磁阻均匀，减少工作时的电磁噪音。

　　实际选型应用中，这类结构的磁芯适配的绕组线径和绕制匝数，需要结合输入输出电压等级、额定工作电流来匹配，长条形的结构让绕组的散热面积相比同功率下的方正磁芯更大，在密闭外壳的电源模块里，能通过更长的侧面将绕组工作产生的热量传导到设备外壳上，降低长期满负载工作时的温升速率。建模过程中还要注意磁芯边角的倒角处理，所有锐边都要做0.2mm以上的圆角过渡，避免绕制漆包线时锐边割破漆包线的绝缘层，造成绕组匝间短路的隐患；磁芯表面的粗糙度要控制在合理范围，既保证后续组装时绝缘涂层的附着力，也不会因为表面过于粗糙增加磁芯的加工成本。

　　在设备内部的布局里，这类长条形变压器通常会沿着PCB板的长边方向布置，尽量远离板上的信号采集回路，减少漏磁对微弱模拟信号的干扰，它的安装固定除了引脚焊接之外，部分高振动应用场景下还会在磁芯顶部点胶固定到设备内壳的筋位上，建模时要提前预留出点胶的平面区域，避免点胶位置偏移导致的固定强度不足。
