大学生方程式赛车后轮毂结构设计

　　在大学生方程式赛车的底盘开发流程里，后轮毂作为轮端核心承载部件，直接衔接轮辋、制动盘、半轴与后立柱，其结构合理性直接决定赛车在赛道极限工况下的动态响应表现与行驶可靠性。方程式赛事的赛道多为连续低速弯、短直道组合，后轮作为驱动轮，需要同时传递驱动扭矩、承受弯道侧向载荷、制动纵向载荷以及路面颠簸带来的垂向冲击，这就要求后轮毂在有限的轮辋内部空间里，实现多载荷路径的合理分配，同时严格控制自身重量，降低簧下质量来提升悬架的响应速度。

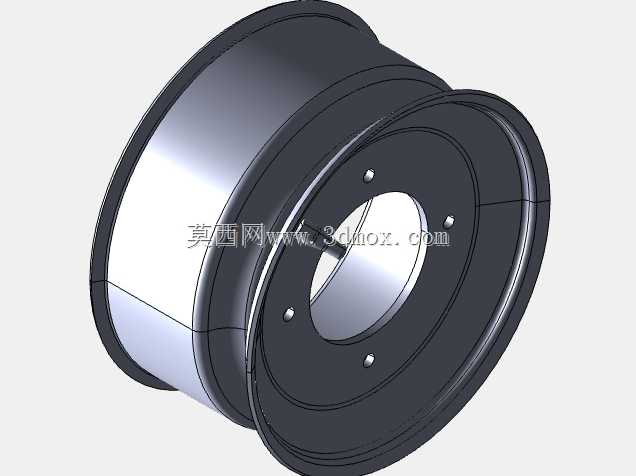

　　从实际装车的边界条件来看，这款后轮毂采用直立式安装布局，安装法兰面直接对接轮辋的辐条安装位，周向均匀布置的螺栓孔位匹配标准赛车轮辋的孔距参数，中心大直径通孔用于穿过半轴与轮毂轴承配合，轴承安装位的同轴度公差控制在0.02mm以内，避免高速转动时出现偏摆抖动。轮毂主体采用阶梯式筒状结构，靠近立柱的一侧预留制动盘安装平面，平面度公差控制在0.015mm，保证制动盘安装后不会出现端面跳动，避免制动时产生踏板抖动与制动力波动。

　　设计过程中首先梳理了轮端所有部件的装配关系：轮毂通过一对角接触球轴承支撑在后立柱的轴颈上，轴承内圈由锁紧螺母预紧，消除轴向游隙，保证弯道侧向力作用下轴承不会出现窜动；轮毂外侧的法兰面通过螺栓与轮辋刚性连接，驱动扭矩通过半轴端部的花键传递到轮毂，再通过法兰螺栓传递到轮辋驱动车轮转动。考虑到赛事中频繁的加速与制动，轮毂与半轴花键配合的位置做了加厚处理，花键的接触长度经过校核，保证在最大驱动扭矩下齿面挤压应力处于材料许用范围内，避免出现花键压溃失效。

　　结构优化阶段重点针对应力集中区域做了圆角过渡处理，所有安装孔的孔口都做了倒角，既避免装配时刮伤配合部件，也减少应力集中系数。轮毂的壁厚经过拓扑优化，在非主要承载区域做了减薄处理，在载荷传递的关键路径上保留足够的材料厚度，最终实现强度与重量的平衡——既满足极限工况下的强度要求，不会出现断裂变形，又尽可能降低自身重量，减少簧下质量占比，提升悬架系统对路面颠簸的过滤能力。

　　从安装匹配的角度，这款后轮毂的轴向尺寸严格匹配后立柱、制动盘、轮辋的安装空间，制动盘安装位与轮辋法兰面的距离经过精确计算，保证制动卡钳的安装位置居中，不会出现制动片偏磨的问题；中心轴承孔的直径匹配常用的赛车轮毂轴承尺寸，不需要额外定制非标轴承，降低后期维护更换的成本。周向布置的螺栓孔位置度公差严格控制，保证轮辋安装后轮心与轮毂旋转中心完全重合，避免高速行驶时车轮出现动平衡超差的问题。

　　实际赛道工况下，后轮毂需要承受的载荷是多维度叠加的：直线全油门加速时，需要传递最大发动机扭矩到车轮，此时花键与法兰面承受最大扭转剪切力；高速过弯时，侧向加速度可达1.5g以上，轮毂轴承安装位与法兰根部承受最大侧向弯矩；全力制动时，纵向减速度可达2g以上，制动盘安装位与轮毂主体承受纵向制动力带来的弯矩。设计过程中针对这几种典型极限工况做了有限元应力分析，对应力超过材料许用值的区域做了局部加强，对应力水平极低的区域做了材料去除，最终的结构在所有极限工况下安全系数都能达到1.8以上，满足赛事的可靠性要求，同时重量比同类型传统结构轮毂降低12%左右，有效提升了赛车的动态性能。

　　在细节处理上，轮毂的所有加工面都标注了明确的粗糙度要求，轴承配合面粗糙度达到Ra1.6，保证轴承压装后配合紧密，不会出现松动；非加工面做了轻量化的结构优化，去除多余的材料同时不影响整体刚度。整个轮毂的结构完全围绕赛事实际使用需求设计，没有多余的冗余结构，每一处结构特征都对应明确的载荷传递或装配功能，能够直接用于FSAE赛车的后轮轮端装配，适配常规的10英寸赛车轮辋与标准赛事制动系统。
