奔驰车用带内花键连接法兰盘结构

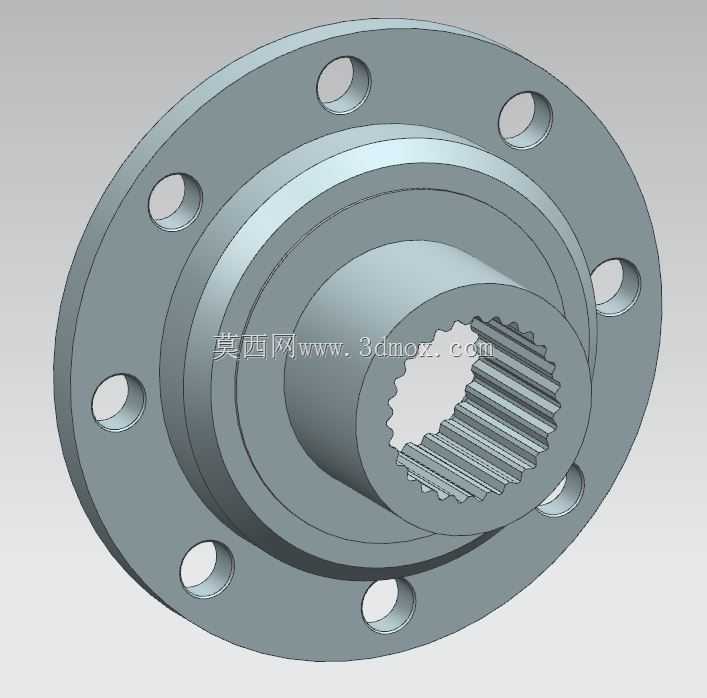

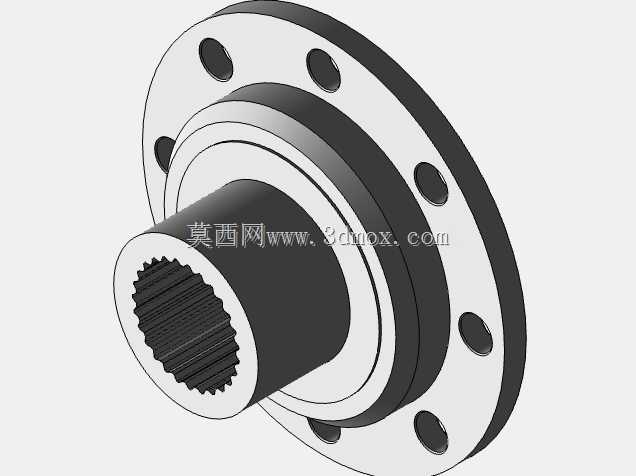

　　该带内花键的法兰连接件，主要应用于乘用车辆底盘传动系统的动力传递节点，是连接传动轴与轮端、或是分动箱输出端与驱动轴的核心受力部件，日常工况下需要承担发动机输出扭矩的传递任务，同时承受车辆行驶过程中来自路面的冲击载荷、加减速时的交变扭转应力，以及转向过程中产生的附加弯矩，对结构强度、配合精度都有较高要求。从结构设计来看，该零件采用一体化锻造成型的基体结构，外侧为圆形法兰安装面，沿圆周均匀分布8个通孔安装位，用于穿装固定螺栓，实现与对接部件的刚性连接，安装孔的位置度公差需要控制在0.02mm以内，保证装配后接合面的贴合度，避免长期运行后出现螺栓松动、接合面渗漏的问题。

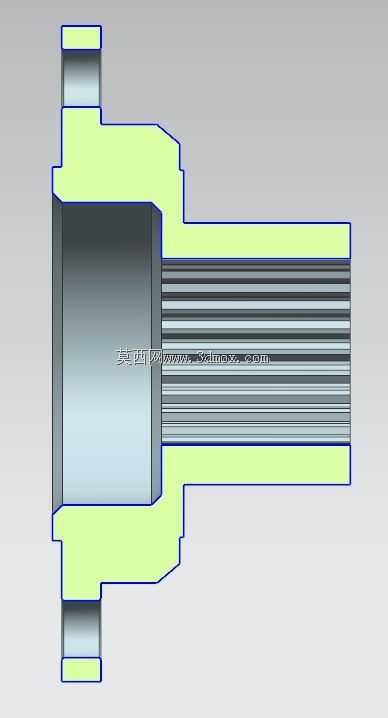

　　法兰中心区域设计为渐开线内花键结构，花键齿形采用压力角30°的渐开线齿型，相比矩形花键具备更高的齿根强度，对中性更好，能够传递更大的扭矩，同时装配时的导向性更优，花键的齿向公差、齿距累积公差都需要匹配对接花键轴的精度等级，一般选7级精度，保证滑动配合或者过盈配合的装配要求，避免出现花键磨损过快、传动异响的问题。在设计过程中，法兰盘的厚度、安装凸台的高度都经过受力仿真校核，法兰基体的过渡圆角全部采用R2-R5的圆弧过渡，避免应力集中导致的零件疲劳断裂，在花键孔与法兰安装面的衔接位置，设计有退刀槽结构，满足机加工时的工艺要求，同时减少截面突变带来的应力集中问题。

　　零件的外形安装边界需要匹配整车底盘的布置空间，法兰外圆直径根据传递扭矩的大小核算，保证螺栓分布圆的直径足够，让每个固定螺栓承担的载荷在材料许用应力范围内，安装面的平面度要求控制在0.015mm以内，装配时能够与对接部件的端面完全贴合，保证连接刚性。实际装车应用中，该类法兰件一般采用40Cr材质锻造毛坯，经过调质处理达到HB240-280的硬度，表面做发黑或者镀锌处理提升防锈能力，内花键部位根据需求可以做高频淬火处理，提升齿面的耐磨性能，延长部件的使用寿命。

　　在三维建模过程中，需要重点关注花键齿形的参数准确性，安装孔的位置度约束，以及各个过渡圆角的细节处理，建模完成后可以通过干涉检查验证装配关系，通过有限元仿真校核最大扭矩工况下的应力分布，确认零件的安全系数满足整车设计要求，避免出现强度不足导致的传动失效问题。这类法兰连接件在前置后驱、四驱车型的传动系统中应用十分广泛，不同车型的法兰尺寸、花键参数、安装孔位会根据整车的扭矩匹配、布置空间做针对性调整，建模时需要严格按照实际测绘或者设计参数绘制，保证模型能够直接用于装配验证、工程图导出以及后续的加工工艺编制。
