高精度斜齿圆柱传动齿轮结构设计

　　在各类需要平稳动力传递的机械传动场景中，斜齿圆柱齿轮的应用覆盖了从通用输送设备、中小型机床主轴传动到轻工机械动力分配的诸多环节，相比直齿圆柱齿轮，其啮合过程的渐进特性能够大幅降低传动冲击与运行噪音，在中高速传动工况下的表现尤为突出。这款斜齿轮的设计围绕平稳啮合的核心需求展开，齿向采用标准螺旋角排布，轮齿沿轴向呈连续螺旋形态，啮合时轮齿从齿端局部接触逐步过渡到全齿宽啮合，再逐步脱离啮合，避免了直齿轮啮合时整齿突然接触、突然脱离带来的刚性冲击，能有效降低传动过程中的振动与动载荷，适配转速在1500r/min以内的中速传动工况。

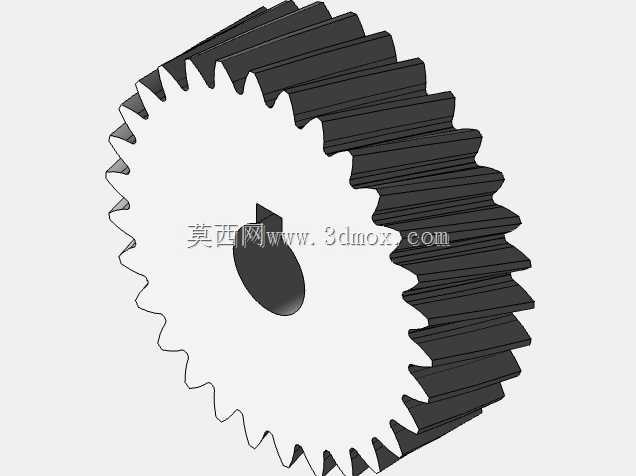

　　从结构细节来看，齿轮中心设置带单键槽的安装通孔，键槽尺寸匹配标准平键公差要求，能够与对应直径的传动轴实现周向固定，传递额定扭矩时不会出现周向打滑；齿轮的轮毂部分做了等厚设计，既保证了与轴配合段的接触长度，避免轴孔配合应力集中，又控制了整体重量，减少转动惯量带来的启停冲击。齿宽的设计经过载荷分布校核，螺旋角的选取兼顾了轴向力与传动平稳性的平衡，既不会因螺旋角过大导致轴承承受过高轴向载荷，也不会因螺旋角过小失去斜齿轮的传动平稳性优势。齿廓采用渐开线齿形，齿顶高、齿根高符合通用圆柱齿轮标准，齿根处做了过渡圆角处理，能够有效降低齿根弯曲应力集中，提升轮齿的抗弯曲疲劳强度，在长期交变载荷作用下减少断齿风险。

　　在实际安装适配层面，齿轮的轴向定位可通过轴肩与轴用挡圈配合实现，安装时需保证齿轮端面与轴线的垂直度公差，避免轮齿偏载导致局部磨损加剧；啮合装配时需控制合理的侧隙，既保证齿面间能形成稳定润滑油膜，又不会因侧隙过大导致传动回程误差超差，影响传动精度。这类斜齿轮常配对使用于平行轴传动结构中，可根据传动比需求匹配对应齿数的从动齿轮，实现固定速比的动力传递，在输送线的动力辊道传动、小型减速机的中间级传动、包装设备的动力分配机构中都能适配。

　　设计过程中对齿面的啮合接触区做了模拟验证，确保额定载荷下接触斑位于齿面中部，不会出现齿端接触导致的偏磨；齿轮的外径、轮毂直径、内孔直径的尺寸公差都按照通用传动件的配合要求设定，内孔采用基孔制公差，能够与标准公差等级的传动轴实现过渡配合，装配时无需额外修配即可满足安装精度要求。轮齿的螺旋方向可根据传动布局选择，配对使用的两个斜齿轮螺旋角大小相等、方向相反，安装时需注意轴向力的方向，匹配对应能承受轴向载荷的轴承，避免轴承因额外轴向力过早失效。在日常运维场景中，这类齿轮的润滑可采用油浴润滑或脂润滑，根据运行转速选择对应粘度的润滑剂，定期检查齿面磨损情况，当齿面磨损量超过齿厚的允许阈值时需及时更换，避免因轮齿失效导致传动系统故障。相比同参数的直齿轮，这款斜齿轮的重合度更大，同时参与啮合的轮齿数更多，单位齿面承受的载荷更小，因此在同等模数、齿数的条件下能传递更大的扭矩，结构也更紧凑，适合安装空间有限、对传动平稳性有一定要求的设备场景。
