渐开线斜齿圆柱传动齿轮结构

　　在常规机械传动系统的布局中，斜齿圆柱齿轮是平行轴动力传递场景下应用占比极高的核心零件，相比直齿圆柱齿轮，其啮合过程是渐进式的，轮齿从齿端局部接触逐步延展至全齿宽啮合，传动过程的冲击、振动与噪声水平显著降低，更适配中高速、重载的连续运转工况，常见于机床主轴箱、工业减速机、输送线驱动单元、农机传动箱等设备的传动链路中。

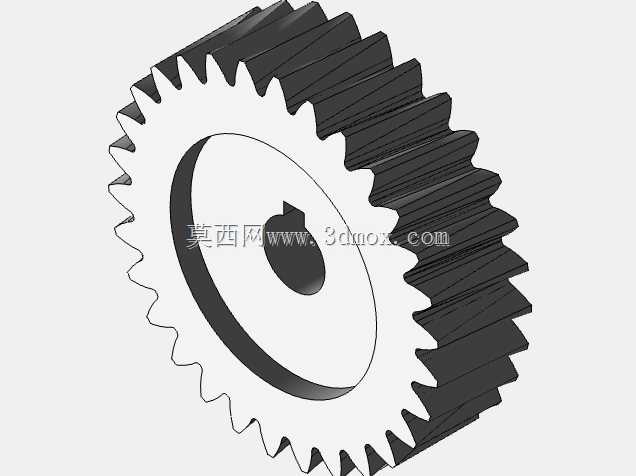

　　从实际功能特性来看，该斜齿轮的轮齿沿轴向呈螺旋角排布，啮合重合度远高于同参数直齿轮，单齿承受的载荷被多齿啮合状态分摊，单位齿面接触应力更低，长期运转下的齿面磨损、点蚀失效风险得到有效控制，传动平稳性优势明显，能够适配正反向频繁切换的传动场景，不会出现直齿轮啮合时的瞬时冲击卡顿问题。中心位置设计有带键槽的安装孔，用于与传动轴通过平键实现周向固定，传递额定扭矩，键槽的尺寸与位置匹配常规传动轴的标准键槽规格，装配时无需额外定制非标连接件，安装孔与轴的配合公差选取过渡配合区间，既保证装配时的同轴度精度，也避免长期运转出现孔轴配合松动。

　　设计过程中，首先根据传动链路的额定传递扭矩、输入转速、传动比要求确定齿轮的基本模数与齿数，模数选取兼顾齿根弯曲强度与中心距边界限制，避免模数过大导致传动系统整体尺寸冗余，也防止模数过小造成轮齿抗弯能力不足引发断齿失效。螺旋角的选取平衡轴向力与传动平稳性需求，螺旋角过大会导致轴承承受的轴向载荷激增，提升支撑端的选型成本，螺旋角过小则无法发挥斜齿轮的平稳传动优势，最终选取的螺旋角处于行业通用的合理区间，既保证啮合重合度满足平稳传动要求，也将轴向力控制在常规深沟球轴承或角接触轴承可承受的载荷范围内。齿宽的设计结合齿轮的径向尺寸确定，合理的齿宽系数能够在控制齿轮轴向尺寸的前提下，保证足够的啮合接触面积，避免齿宽过大导致的轮齿偏载问题，也防止齿宽过小造成齿面接触应力超标。

　　齿廓采用标准渐开线齿形，齿顶高、齿根高参数符合通用齿轮设计规范，齿根位置做了标准圆角过渡，避免应力集中引发的齿根断裂问题，齿顶边缘做了微小倒角处理，去除加工过程中产生的毛刺锐边，防止装配时磕碰损伤配对齿轮的啮合面，也避免运转过程中锐边刮擦润滑油膜加剧齿面磨损。齿轮的端面与内孔的垂直度、齿圈的径向跳动公差都控制在中等精度等级对应的公差范围内，能够满足通用工业设备的传动精度要求，无需过高的加工成本即可实现稳定量产。

　　从安装边界来看，该齿轮的外径尺寸适配常规传动箱的内部腔体空间，装配时不会与箱体内壁、相邻轴系的传动零件发生运动干涉，轴向定位可通过轴肩与轴用挡圈配合实现，安装后齿轮的齿宽中心与配对齿轮的齿宽中心对齐，保证啮合接触印痕处于齿面合理位置，避免出现偏载导致的局部异常磨损。日常运维中，该齿轮适配常规工业齿轮油润滑，飞溅润滑或压力润滑方式均可适用，齿面的加工粗糙度满足润滑油膜形成的要求，能够在额定工况下实现长期稳定的动力传递，不需要频繁更换维护。在传动系统选型阶段，这类斜齿轮通常作为平行轴减速或增速传动的核心零件，可根据实际载荷工况调整材料与热处理工艺，重载场景下可选用渗碳淬火工艺提升齿面硬度，轻载传动场景下可采用调质处理降低加工成本，结构本身的通用性极强，能够适配多数常规工业传动场景的安装与使用需求。
