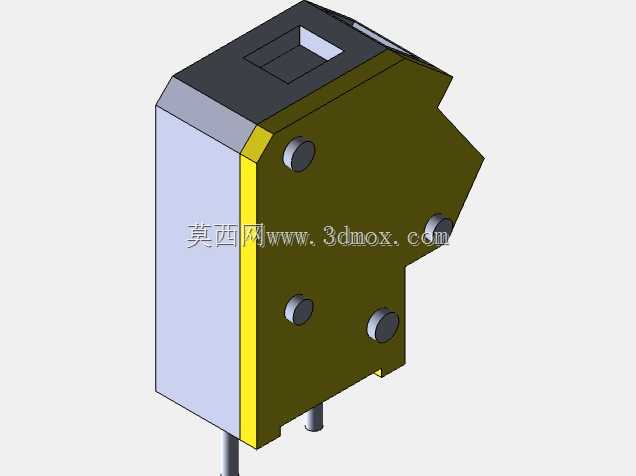

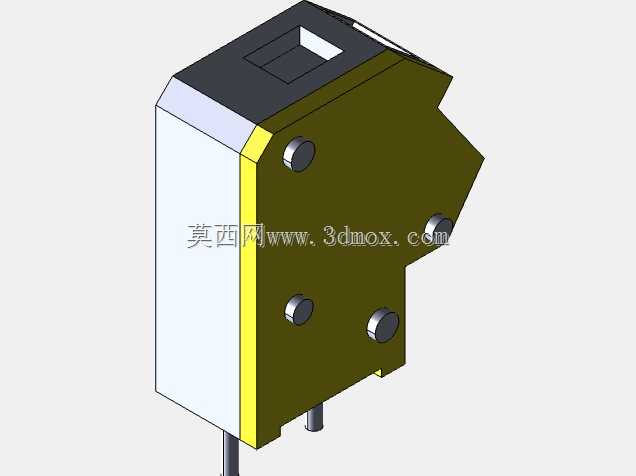

万戈254系列PCB接线电源变压器结构

　　在工业控制板卡、小型自动化设备电控单元、低压配电信号回路的设计场景中，PCB直装式电源变压组件是板载供电链路里的核心衔接部件，本次呈现的万戈254系列PCB适配变压结构，正是针对板上空间紧凑、接线效率要求高的应用场景开发的实体结构。从实际使用场景来看，这类组件常部署在小型PLC扩展板、工业传感器信号调理板、楼宇自控终端板卡上，承担前端输入电压转换、接线端快速接驳的作用，不需要额外的外接固定支架，直接通过底部插针焊接在PCB对应焊盘上，就能完成电气连接与机械固定，大幅减少板外布线的杂乱问题，也能降低整机组装时的接线工时。

　　从功能特性上看，这款变压结构集成了接线端子的快接功能与电压变换的核心作用，侧面预留的四个圆形固定点位，既可以在波峰焊前辅助定位，避免插针偏位导致的焊接虚接，也能在后续维护时配合绝缘卡扣实现额外的防松固定，应对设备运行时的小幅振动场景，比如小型输送线的控制盒、壁挂式工控终端这类存在轻微持续振动的安装环境，不会因为长期振动出现接线松脱、焊点开裂的问题。顶部的异形卡槽结构，是为了匹配快接式接线操作设计的，接线时只需要用平口螺丝刀按压顶部卡槽内的弹片，就能将剥好的硬导线直接插入接线孔，松开螺丝刀后弹片会自动压紧导线，不需要拧动螺丝，单根导线的接线时间比传统螺丝端子缩短60%以上，非常适合大批量板卡组装的产线作业。

　　设计思路上，这款结构完全围绕PCB板载安装的边界约束展开，主体采用阶梯式异形轮廓，而非传统方正的变压器外壳，是为了避让板卡上相邻的电容、继电器等高位元件，在有限的板上空间里最大化利用安装间隙，不会和周边元件产生结构干涉。侧面的黄色标识条是极性提示区，组装时作业人员可以快速通过颜色区分输入输出侧的接线方向，避免接反导致的后端电路烧毁。底部伸出的两根焊接插针，长度严格匹配常规1.6mm厚度PCB的波峰焊工艺要求，插针直径适配标准焊盘孔径，不需要额外扩孔就能直接插装，插针根部的凸台结构可以控制插装深度，避免插装过深导致变压器本体贴紧PCB板面，预留出0.8mm的间隙满足板上通风散热需求，防止长期工作时热量堆积在元件底部加速绝缘层老化。

　　从安装边界来看，这款组件的整体外轮廓尺寸适配254系列接线端子的通用安装间距，宽度方向不会占用超过三个标准接线位的板上空间，高度方向控制在常规板卡元件限高范围内，即使安装在带有塑料外壳的小型控制盒内，也不会和外壳内壁产生触碰。安装时只需要注意PCB对应位置不要布置超过元件本体投影范围的高位元件，焊接时控制焊锡量不要溢出焊盘，避免相邻插针短路，侧面的固定孔如果需要额外加固，可以采用尼龙材质的绝缘卡扣配合板上预留的孔位固定，不需要采用金属螺丝，防止螺丝导电引发的电气安全隐患。在实际选型时，这款结构可以直接替换同系列同尺寸的其他品牌板载变压器，安装孔位、插针间距、接线高度完全兼容，不需要修改原有PCB的设计图纸，就能直接完成BOM替换，降低设计变更的成本。对于结构设计从业者来说，建模时需要重点关注插针的位置度公差、侧面固定孔的同轴度、顶部卡槽的弹片活动空间，这些尺寸如果出现偏差，会直接导致现场接线卡滞、插装不到位、焊接偏位等实际生产问题，建模过程中需要预留合理的公差带，兼顾零件加工精度与组装便利性。
