电源变压器用曲面塑料外壳组件结构设计

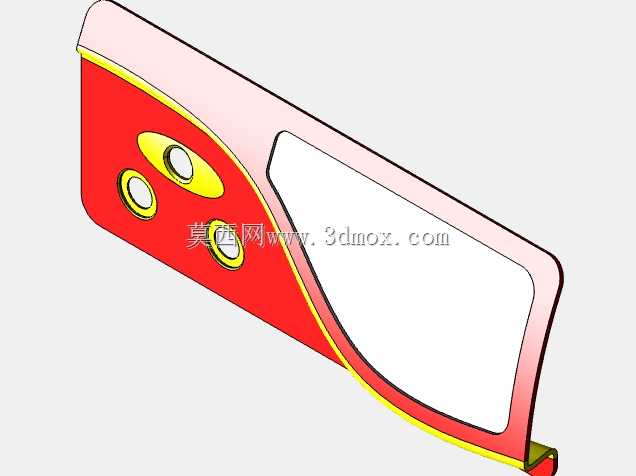

　　这款塑料组件是面向小型桌面级电源变压器开发的外露外壳结构件，主要适配功率在15W-30W区间的线性电源变压器，常见于小型消费电子适配器、教学实验电源、桌面工控辅助供电模块这类对外观有一定要求、同时需要兼顾基础绝缘防护的应用场景。不同于常规变压器采用的方正金属屏蔽外壳，这款塑料件采用大弧度曲面流线造型，一方面是为了适配特定安装空间内的异形布局，在有限的设备内部腔体中避让周边的电路板、接线端子等元器件，另一方面曲面结构相比直角结构在注塑生产时能更好地分散熔体流动应力，减少翘曲变形的概率，同时日常使用中也能避免尖锐边角带来的磕碰划伤风险。

　　从结构设计逻辑来看，组件主体采用薄壁注塑结构，基础壁厚均匀控制在1.8mm，既保证了外壳的结构强度，在1米高度自由跌落至水泥地面时不会出现开裂，也能控制塑料原料的用量，兼顾生产成本。组件左侧预留的三个圆形安装位，是为了匹配电源的状态指示灯、调节旋钮或者电源开关的安装需求，三个孔位的同轴度公差控制在0.1mm以内，保证后续装配时标准件能顺利卡入，不需要额外修配。右侧的大尺寸内凹区域，是预留的参数标识铭牌粘贴位，内凹深度0.3mm，刚好能容纳常规的PVC不干胶铭牌厚度，粘贴后铭牌表面与外壳周边曲面齐平，不会出现凸起剐蹭的问题，同时内凹边界做了R0.5的圆角过渡，粘贴铭牌时能方便对位，减少气泡产生的概率。

　　组件边缘的黄色彩条区域是一体注塑的嵌色结构，不是后期喷涂或者丝印的图层，设计时采用双色注塑工艺，外层的彩色ABS材料与主体红色基材结合强度更高，长期使用不会出现掉漆、脱色的问题，同时这个彩条也起到视觉定位的作用，装配时能快速识别组件的安装方向，减少生产线的装配出错率。组件内侧设置了三处定位卡扣，对应变压器铁芯支架上的卡槽，安装时不需要额外打螺丝，直接按压就能完成固定，卡扣的卡合量设计为0.8mm，既保证卡合后不会因为设备运输振动出现松脱，也方便后续维修拆解时用普通一字螺丝刀就能顺利撬开，不会损坏卡扣结构。

　　从安装边界尺寸来看，组件整体最大长度为126mm，最大宽度48mm，最大曲面高度22mm，安装时需要在设备面板上预留对应的异形开孔，开孔的单边间隙控制在0.2mm，保证外壳装配后与面板贴合紧密，不会出现明显的缝隙。组件底部预留了两个直径3mm的走线孔，对应变压器次级输出线的穿出位置，孔位边缘做了R1的圆角处理，避免穿线时尖锐的塑料边缘割破导线绝缘层，造成短路风险。考虑到塑料件的绝缘性能，材料选用阻燃级ABS，阻燃等级达到UL94-V0，即使变压器内部出现异常升温，外壳也不会出现明火蔓延的情况，满足电气设备的安全规范要求。

　　在建模过程中，所有曲面都采用G2连续过渡，保证曲面顺滑没有接痕，后续注塑开模时不会出现倒扣或者薄钢区域，模具的分型面设置在组件侧面的最大轮廓线上，开模时能顺利脱模，不需要设计复杂的抽芯结构，能有效降低模具的加工成本和后期的生产维护成本。组件上所有的加强筋厚度都控制在基础壁厚的0.6倍，避免注塑时因为筋位过厚出现表面缩痕，影响外观质量。针对长期使用的老化问题，设计时也考虑了塑料件的蠕变特性，卡扣位置的形变预留量足够，在-10℃到60℃的工作温度区间内，卡扣的卡合力不会出现明显衰减，能保证整个产品生命周期内的结构可靠性。
