TOR2250R扭转弹簧精密结构设计

　　在各类需要提供扭转复位、扭矩输出的机械结构场景中，扭转弹簧是应用极为广泛的弹性储能元件，小到消费电子的翻盖转轴、家电门体铰链，大到工业设备的复位机构、工装夹具的压紧结构，都能见到这类零件的身影。本次呈现的TOR2250R扭转弹簧，针对中低载荷的扭转工况做了针对性的结构优化，能够适配多数常规工业场景的扭力输出需求。

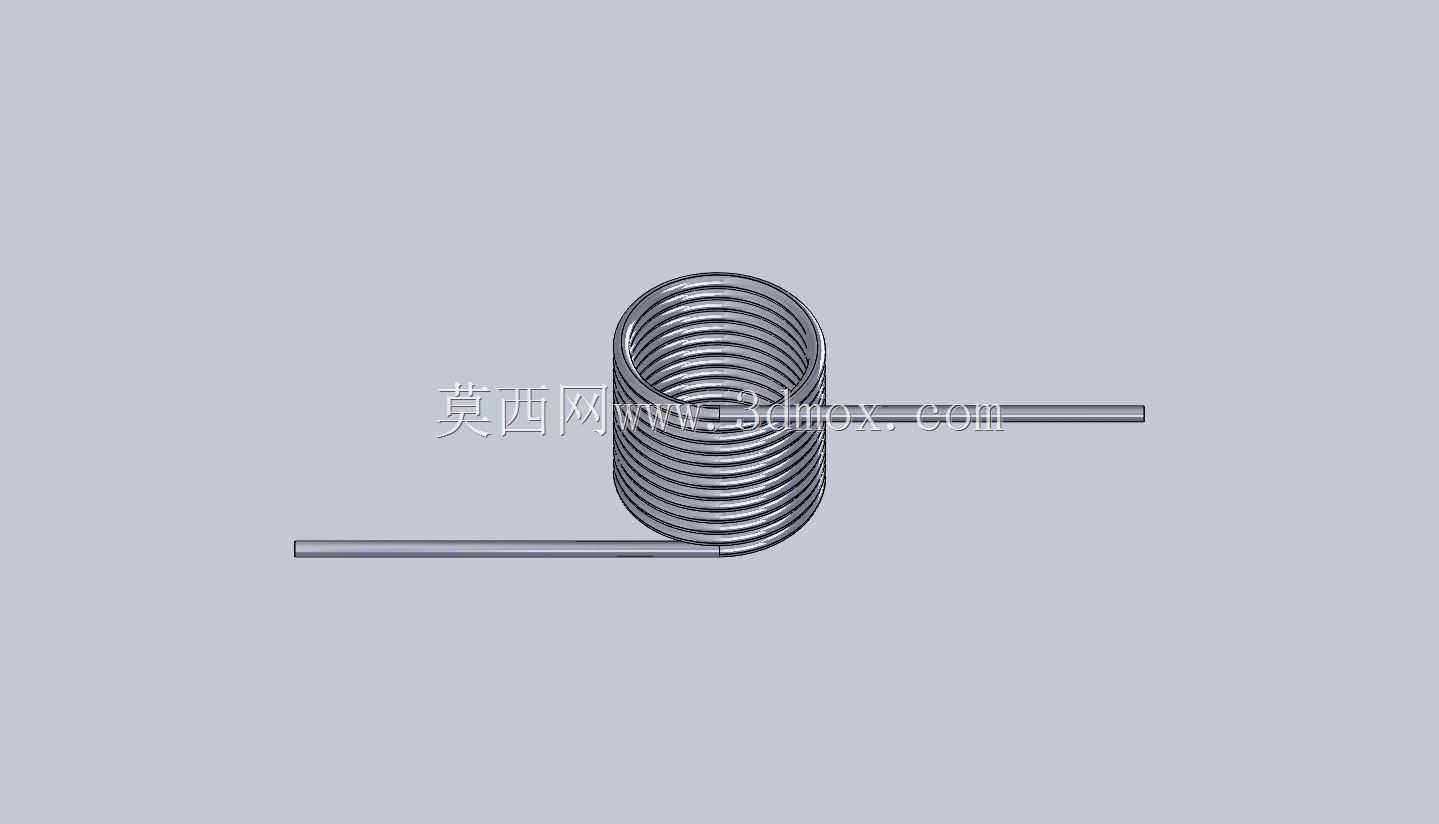

　　从实际功能特性来看，这款扭转弹簧采用等节距圆柱螺旋结构设计，两端伸出的直臂作为扭矩施力端，能够将外部施加的扭转力矩转化为弹簧圈的弹性形变，在外力撤除后依靠簧丝的弹性恢复力带动连接部件回到初始位置。簧丝直径设定为3mm，这个线径规格能够在保证足够抗疲劳强度的前提下，避免簧圈整体刚度过高导致的安装适配性差问题，适配多数需要中等复位扭矩的安装场景。

　　设计过程中首先明确了核心工况边界：该弹簧的工作扭转角度为260°，这个角度范围覆盖了绝大多数铰链、复位机构的行程需求，不会因为扭转角度过大导致簧丝应力超过材料屈服极限，也不会因为角度余量不足出现机构卡滞。弹簧有效圈数设定为12圈，这个圈数参数经过反复校核，能够保证在额定扭转角度下，每一圈簧丝的应力分布均匀，避免局部应力集中导致的早期断裂失效，同时有效圈数的匹配也让弹簧的刚度曲线保持线性区间，在整个工作行程内输出的扭矩波动控制在极小范围内，不会出现行程末端扭矩陡增或者初始段扭矩不足的问题。

　　从安装边界尺寸来看，弹簧的轴向总长度为35mm，两端伸出的直臂采用切平处理，没有额外的弯钩或者弯折结构，安装时既可以通过直臂插入对应安装座的定位孔实现周向固定，也可以根据实际安装需求对直臂长度做小幅裁切调整，适配不同的安装间距。弹簧的旋向为右旋，设计时严格遵循DIN 2194-2标准中关于扭转弹簧的耐受性要求，材料选用符合EN 10270-3标准的1.4310不锈钢弹簧钢丝，这种材料具备优秀的抗腐蚀性能和抗疲劳性能，在常规室内环境甚至轻度潮湿的工况下都能长期稳定工作，不需要额外做表面防锈处理，减少了后续的表面处理工序成本。

　　在实际选型适配过程中，结构设计人员需要注意，这类扭转弹簧的安装心轴直径需要和弹簧内径保留合理的间隙，避免弹簧扭转过程中圈径缩小抱死心轴，通常心轴直径设置为弹簧内径的90%左右即可。同时两端直臂的施力点位置需要尽量靠近簧圈端面，减少直臂部分的弯曲应力，避免长期工作过程中直臂与簧圈连接位置出现断裂。这款弹簧的刚度特性经过校核，在额定260°扭转角度下能够输出稳定的复位扭矩，适合用于各类柜门铰链、设备舱门复位结构、小型工装的压紧复位机构、电气开关的触点复位结构等场景。

　　建模过程中严格按照实际生产的工艺要求做了细节处理，簧圈之间保留了微小的冷卷工艺间隙，避免工作过程中相邻簧圈出现摩擦磨损，两端直臂与簧圈的过渡位置做了圆滑过渡处理，没有应力集中的尖角，和实际量产零件的工艺特征完全一致，设计人员在做装配校核时，可以直接将该模型导入装配体，验证安装空间是否充足、直臂的运动行程是否和周边零件存在干涉，不需要再对模型做额外的工艺细节补全。不同于很多简化建模的弹簧模型，这个模型还原了簧丝的真实直径、圈数、端部结构，在做运动仿真时能够准确模拟弹簧扭转过程中的圈径变化、直臂摆动轨迹，为结构设计的干涉检查、运动行程验证提供准确的参考依据。

　　在工业设备的日常维护替换场景中，这款弹簧的标准化尺寸设计也能够降低备件采购成本，不需要单独开模定制，直接按照尺寸参数就可以采购到标准件，减少设备的停机维护时间。对于三维建模从业者来说，这个模型也可以作为扭转弹簧类零件的建模参考，掌握螺旋扫描、端部伸出臂的建模方法，理解扭转弹簧设计过程中各个参数之间的匹配逻辑，避免后续自行设计弹簧时出现参数匹配不合理导致的零件失效问题。
