TOR2250L扭转弹簧结构设计

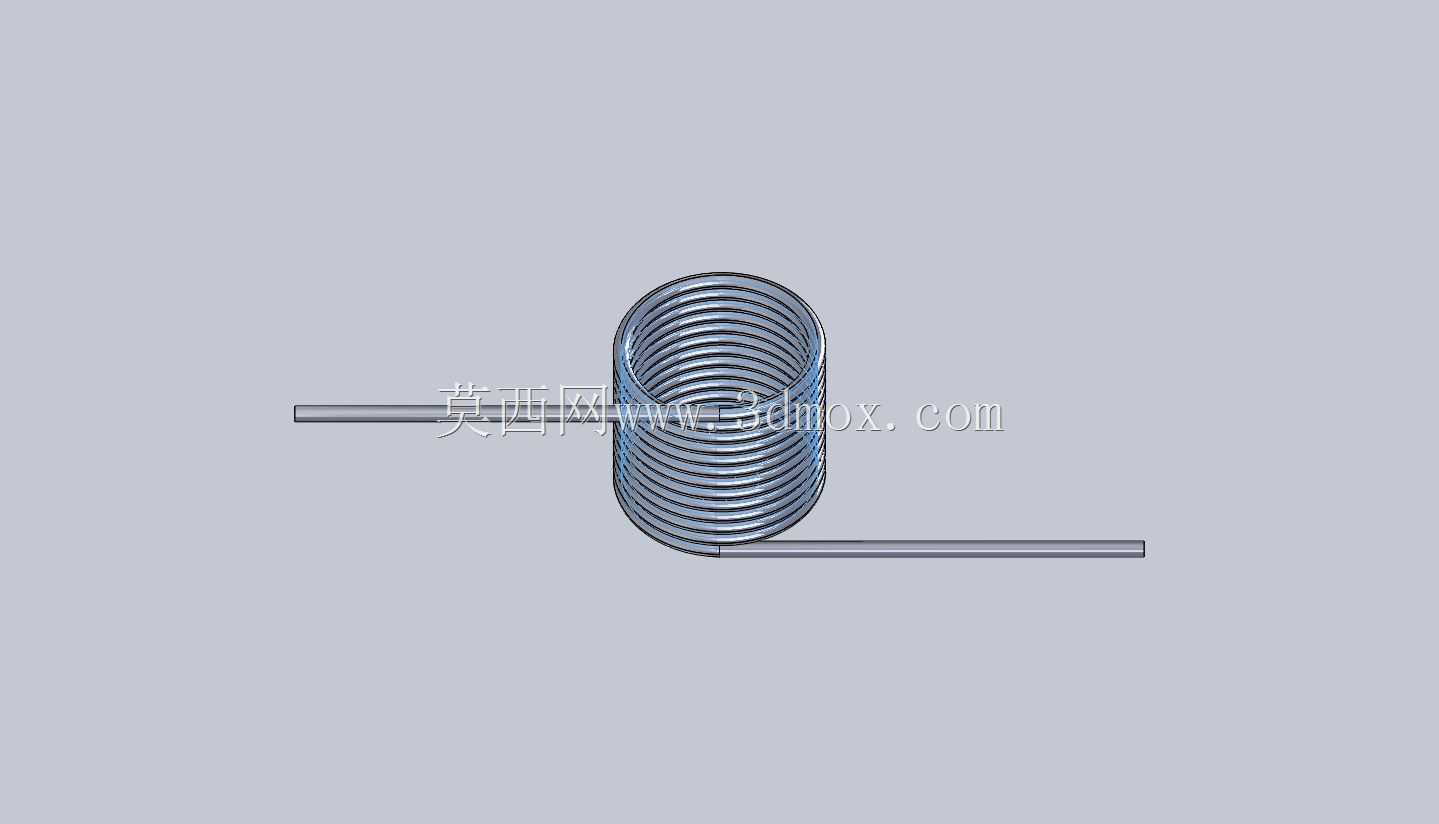

　　在低压配电、小型机电控制回路的电源适配模块中，扭转弹簧常作为触点复位、档位切换的核心弹性元件，TOR2250L这款扭簧的设计完全贴合小空间电源模块的装配需求，区别于常规拉伸、压缩弹簧的受力形式，它依靠簧圈的扭转力矩提供复位作用力，适配需要绕轴回转施力的工位。从实际应用场景来看，这类扭簧多用于电源变压器的调压拨片复位、接线端子的压接回弹、小型断路器的操作机构复位场景，在装配空间受限的电子电工设备内部，它不需要额外的导向轴套就能稳定输出扭力，簧体两端的直臂出线结构可以直接卡入设备预设的卡槽内，不需要额外设计固定夹具，大幅减少周边结构的设计工作量。

　　从产品功能特性来看，这款扭簧采用等节距圆柱螺旋结构，簧圈之间预留了足够的扭转间隙，在额定扭转角度下不会出现圈间摩擦卡滞的问题，两端伸出的直臂采用同线径一体绕制，没有焊接拼接点，避免了长期往复扭转下的焊口断裂风险。线径选用3mm的弹簧钢材质，适配1.4310 Edelstaaldraad材料标准，符合EN 10270-3的材料性能要求，表面处理满足DIN 2194-2的耐受性标准，在常规工业环境下不会出现早期锈蚀失效的问题。它的双直径参数为0毫米，实际是指簧体无额外变径结构，整体为等直径圆柱簧圈，安装时不需要匹配变径的安装轴，普通光轴就能完成装配，适配性更强。

　　设计思路上，这款扭簧没有采用常规扭簧的弯钩或者挂耳式端部结构，而是采用直臂出线，主要是考虑到电源模块内部的装配空间紧凑，弯钩结构会额外占用径向空间，直臂结构可以直接贴靠在周边结构件的侧壁上，在260°的额定扭转角度下，直臂的形变量控制在材料弹性极限范围内，不会出现永久变形。牵引长度3159mm对应的是展开后的线材总长度，这个参数直接决定了扭簧的有效扭转圈数和额定扭力值，12圈的有效工作圈数让扭力输出曲线更平缓，在整个扭转行程内扭力波动值控制在5%以内，不会出现初始扭力过大、末端扭力不足的问题。35毫米的簧体高度让整体结构更紧凑，安装时只需要预留对应高度的轴向空间，不需要额外预留端部挂接的操作空间，适配自动化产线的快速装配需求，工人只需要将簧圈套入定位轴，将两端直臂卡入对应卡槽即可完成安装，单步装配耗时不超过3秒，大幅提升产线装配效率。

　　从安装边界来看，这款扭簧的簧体外径是固定值，设计周边结构时只需要在簧体外圈预留0.5mm的安全间隙，就能避免扭转过程中簧圈与周边结构发生摩擦干涉，两端直臂的伸出长度经过精准计算，在最大扭转角度下直臂的形变量不会超过材料的屈服极限，同时直臂的端部没有尖锐毛刺，不会刮伤周边的导线或者绝缘件。在电源变压器的调压机构中，这款扭簧可以为调压拨片提供稳定的复位扭力，当操作人员拨动拨片切换电压档位后，扭簧可以带动拨片快速回到初始位置，避免档位接触不良导致的供电故障；在接线端子的压接结构中，它可以为压接片提供持续的压紧力，保证导线与端子的接触压力稳定，避免长期使用后接触电阻过大发热的问题。

　　实际选型过程中，结构工程师不需要额外对这款扭簧进行扭力校核，它的额定扭力值3159对应的是额定扭转角度下的输出力矩，完全覆盖小型电源模块内复位机构的扭力需求，不需要额外定制不同刚度的扭簧，减少选型和定制的周期。在三维建模过程中，这款扭簧的螺旋线参数完全匹配实际绕制工艺，建模时采用螺旋扫描特征生成簧体，两端直臂采用扫描伸出项与簧体自然过渡，没有尖角或者特征断裂的问题，导入装配体后可以直接进行干涉检查和运动仿真，模拟实际扭转过程中的簧圈形变，验证周边结构的间隙是否满足要求。不同于普通五金弹簧的粗糙建模，这款模型的每一圈簧圈的节距都经过精准设置，扭转过程中的圈间间隙变化与实际产品完全一致，仿真结果可以直接作为结构设计的参考依据，不需要后期反复调整安装间隙。
