多接口集成式油路分配基座结构设计

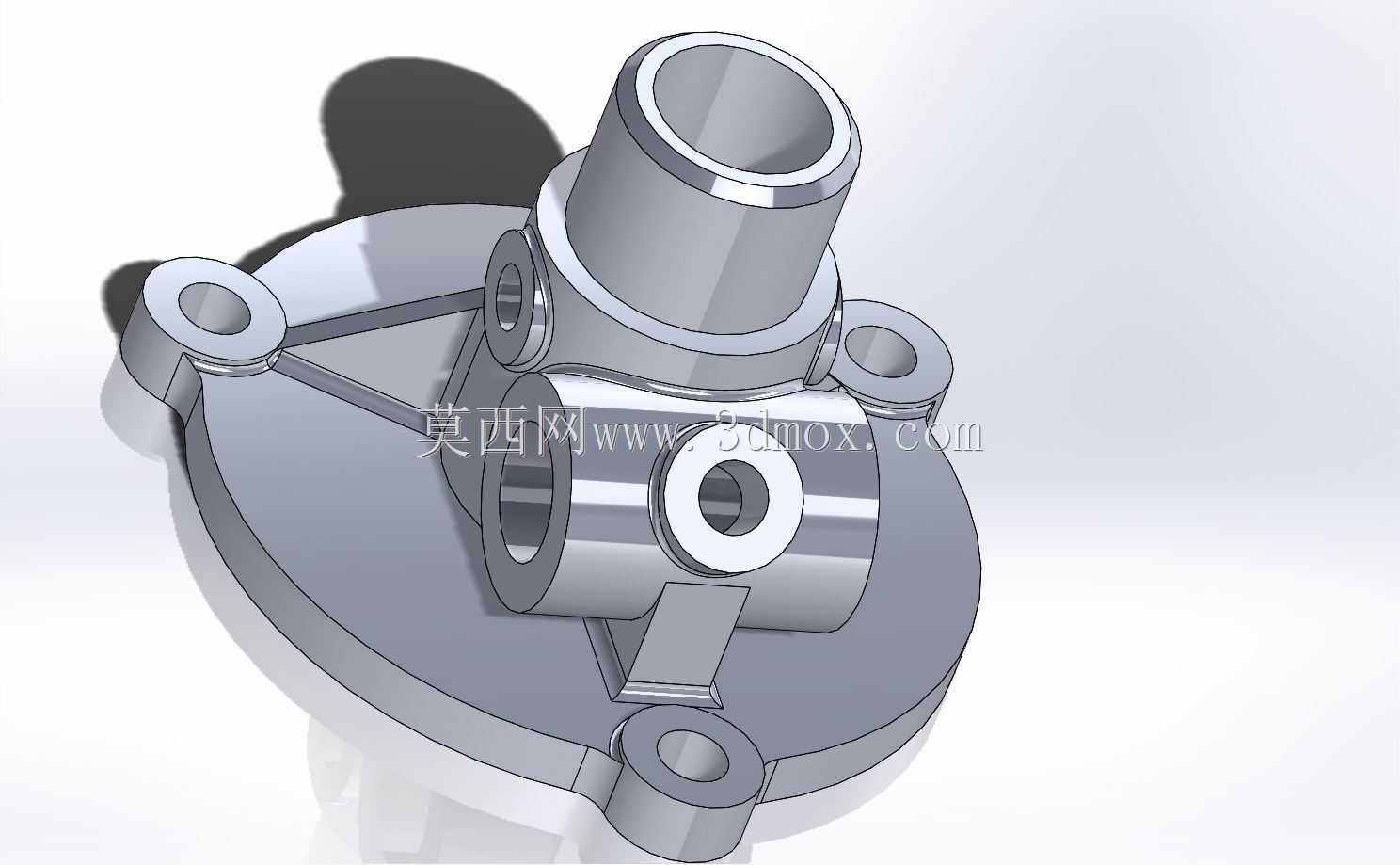

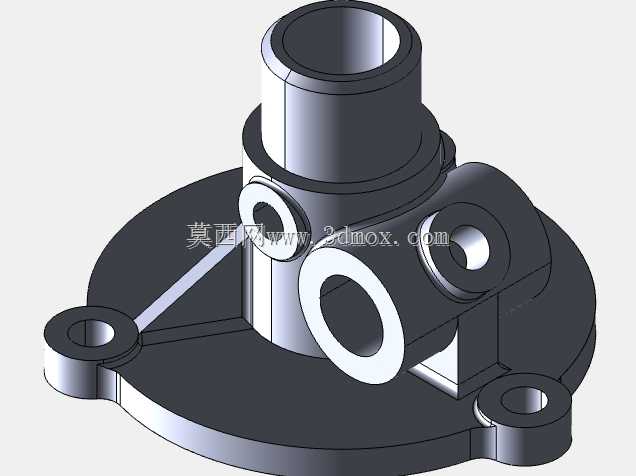

　　在中小型液压站、集中润滑系统以及小型气动控制回路的现场布设中，管路连接的冗余度、安装维护的便捷性一直是结构设计阶段需要重点权衡的内容，这款多接口集成式油路分配基座，正是针对紧凑型流体控制单元的布设需求完成的结构设计。不同于常规采用多个三通、弯头拼接的管路连接方案，该基座将主通路、分支接口、安装定位结构整合为单一整体构件，从根源上减少了管路接头的数量，也就同步降低了接头密封失效的概率，在空间局促的设备内部布设场景中，这类集成式结构的优势尤为明显。

　　从实际功能逻辑来看，基座中心的大直径通孔作为流体主通路，承担介质输入或者主回路输出的作用，根据系统流量需求的不同，该通路可适配通径10-16mm的管路连接，满足中小型液压回路每分钟30-60L的流量输送要求，不会出现通径不足导致的压损过大问题。围绕主通路周向分布的四个带安装凸台的侧向接口，分别对应不同支路的流体引出或接入，每个接口的端面都预留了标准密封槽结构，可适配O型圈端面密封，相比螺纹密封的形式，端面密封的抗振动松动能力更强，在存在持续机械振动的设备工况下，能长期保持密封可靠性，减少日常运维的密封件更换频次。

　　设计过程中首先确定的是安装基准面，也就是基座底部的圆形法兰盘结构，法兰盘上均匀分布三个安装光孔，孔位的节圆尺寸参考了常规小型液压阀块的安装标准，可直接适配现有设备的安装位，不需要额外加工转接板，降低现场改造的适配成本。法兰盘与上部主体结构之间设置了三角形加强筋，筋板的厚度根据基座材质的许用应力计算确定，当基座承受侧向管路的拉扯力、以及内部流体的脉冲压力时，加强筋可避免主体与法兰连接位置出现应力集中断裂，经过受力校核，在16MPa的额定工作压力下，连接位置的安全系数可达到3.5以上，满足通用液压系统的强度要求。

　　接口的位置排布经过了实际安装场景的模拟验证，各个侧向接口的轴线方向互相错开足够的空间，保证每个接口连接管路或者管接头时，相邻接头的扳手操作空间充足，不会出现安装时工具互相干涉、某个接口无法拧紧的问题。顶部的凸台接口高度高于侧向接口，可作为排气或者测压接口使用，在系统充液阶段，打开该接口即可快速排出腔体内的空气，避免气蚀导致的系统噪音、元件损坏问题，不需要额外在管路上加装排气阀，进一步简化了回路结构。

　　从安装边界尺寸来看，整个基座的最大外轮廓直径控制在120mm以内，主体高度不超过90mm，在设备内部预留150mm见方的安装空间即可完成布设，不会占用过多的设备内部容积，对于紧凑型的自动化设备、小型机床的润滑系统来说，这个尺寸量级的集成基座可以很好地嵌入现有设备的空余空间，不需要对原有设备结构做大规模改动。基座的各个流通孔道内部都做了倒角过渡处理，避免孔道相贯位置出现尖锐毛刺残留，流体流经时不会产生紊流和异常噪音，同时也减少了杂质在孔道拐角处沉积的概率，降低回路堵塞的风险。

　　在材质选择的适配性上，该结构既可以采用铝合金压铸后做阳极氧化处理，适配低压气动回路、低压润滑系统的轻量化需求，也可以采用45号钢锻件加工后做镀锌或者发黑处理，适配中高压液压回路的强度要求，不同材质加工时，仅需要根据材料的强度参数微调壁厚和加强筋尺寸，整体结构逻辑不需要做大幅改动，具备较好的工艺适配性。每个接口的螺纹规格都采用通用的公制管螺纹标准，市面上的常规管接头、密封件都可以直接适配，后期维护更换配件时不需要采购特殊规格的零件，降低运维的配件成本。

　　实际布设时，基座通过法兰盘上的三个安装孔固定在设备的安装面板或者阀块表面，安装面的平面度要求控制在0.05mm以内，保证密封面贴合紧密，不会出现渗漏。主通路根据系统流向选择接入进油管路或者回油管路，各个侧向接口分别对应连接到不同的润滑点或者液压执行元件，相比分散的管路连接形式，这种集成基座的管路排布更加整齐，后期排查故障时可以快速定位对应的支路，不需要在杂乱的管线中逐一梳理走向。对于教学场景下的流体回路实训来说，该结构也可以作为典型的集成式阀块、分配器设计案例，帮助学习者理解集成式流体构件的设计思路、密封结构选型、安装应力规避等实际工程要点，掌握从功能需求到结构落地的完整设计逻辑。
