双铰接式传动连接摇臂结构设计

　　这类双铰接摇臂在各类往复传动机构里应用极广，从轻工设备的间歇送料机构，到小型动力设备的气门传动组，再到自动化产线的工位切换摆臂结构，都能见到同构型零件的身影，核心作用是在固定回转支点与从动执行端之间传递摆动力矩，将输入端的旋转或直线往复动作，按照设定的杠杆比转换为输出端的指定行程摆动，同时承担传动过程中的径向与轴向载荷，避免动力源直接承受执行端的冲击负载。从结构细节来看，零件一端为大尺寸整圆铰接孔，是整个摇臂的固定回转支点，设计时这个孔的内径需要与配套的铰接销轴做间隙配合，配合公差通常选H8/f7级别，既要保证回转过程无卡滞，也要控制配合间隙避免传动过程中出现回程误差，孔的端面需要做倒角处理，方便销轴装配，同时避免装配时刮伤销轴表面的润滑涂层。

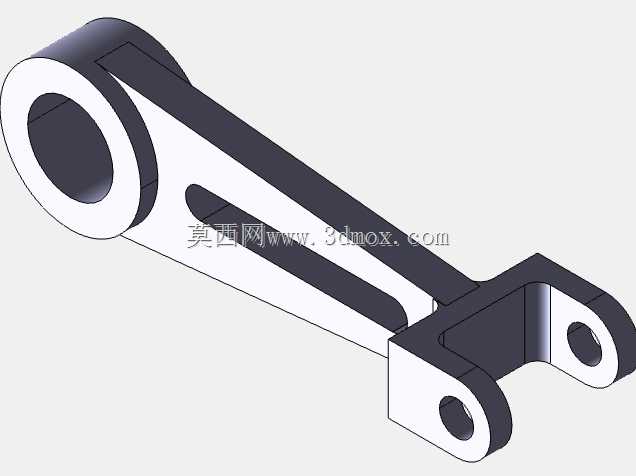

　　摇臂的杆身采用了变截面设计，靠近支点端的截面厚度更大，向输出端逐步收窄，同时杆身中部开设了长条形减重槽，这个设计不是单纯为了减少材料用量，更核心的作用是调整零件的质心位置，让摇臂的质心尽可能靠近回转支点轴线，降低高速摆动时的离心惯性力，减少铰接位置的磨损与振动，减重槽的边缘全部做了圆角过渡，避免应力集中导致杆身在交变载荷下出现疲劳断裂。零件另一端为分叉式双铰接耳结构，两个同轴的小孔用于连接从动执行构件，双耳环的设计相比单耳结构，能承受更大的侧向载荷，同时保证连接后的铰接副不会出现侧向窜动，两个铰接孔的同轴度公差需要控制在0.02mm以内，否则装配后会出现销轴别劲、回转阻力过大的问题，耳片的厚度需要根据输出端的最大负载做强度校核，通常要保证在1.5倍额定冲击载荷下，耳片根部的弯曲应力低于材料的屈服强度。设计这类摇臂时，首先要明确的是传动杠杆比，也就是支点到输入端的距离与支点到输出端的距离比值，这个参数直接决定了输出端的行程与传动力矩，杠杆比偏差过大会导致执行端动作行程不符合设计要求，甚至出现机构干涉。其次要确认安装边界：支点孔的安装位置需要预留足够的回转空间，摇臂在整个摆动角度范围内，杆身不能与周边的机架、其他传动构件发生碰撞，双耳环端的连接间隙需要考虑执行件的运动轨迹，避免运动过程中出现过约束。

　　从加工工艺角度看，这类零件如果采用金属切削加工，毛坯通常选模锻件，相比圆钢直接铣削，模锻件的金属纤维流向会沿着零件的受力方向分布，疲劳强度能提升40%以上，加工时先以支点孔为粗基准加工两端面，再以端面为精基准加工三个铰接孔，最后铣削杆身轮廓与减重槽，所有孔的内表面粗糙度需要达到Ra1.6，保证铰接配合面的耐磨性能。实际装配时，铰接孔内通常会加装铜套或者自润滑轴承，减少销轴与孔壁的直接摩擦，延长零件的维护周期，润滑脂槽可以开设在铜套内壁，保证摆动过程中摩擦面能持续得到润滑。

　　这类摇臂的受力特点是交变弯曲载荷，每次摆动循环杆身都会承受反复的弯曲应力，因此在结构设计时要尽量避免截面突变，所有转角位置都要设置不小于R2的圆角，减少应力集中系数，对于负载较大的应用场景，还可以在杆身的受力侧设置加强筋，在不显著增加零件重量的前提下提升抗弯截面模量。在自动化设备的凸轮摆杆机构中，这类摇臂的支点孔通常固定在机架的销轴上，大孔端的侧面与凸轮轮廓接触，凸轮转动时推动摇臂绕支点摆动，另一端的双耳环连接滑台或者夹具，实现周期性的进给动作，这种应用场景下，摇臂与凸轮接触的位置需要做淬火处理，表面硬度达到HRC45-50，抵抗凸轮接触带来的磨损。在小型内燃机的配气机构中，同结构的摇臂会将凸轮轴的升程传递给气门，控制气门的开启与关闭，此时对摇臂的质心位置要求更高，需要做动平衡校正，避免高转速下出现气门浮动、配气相位失准的问题。
