钢管端部封闭用支柱安装板结构设计

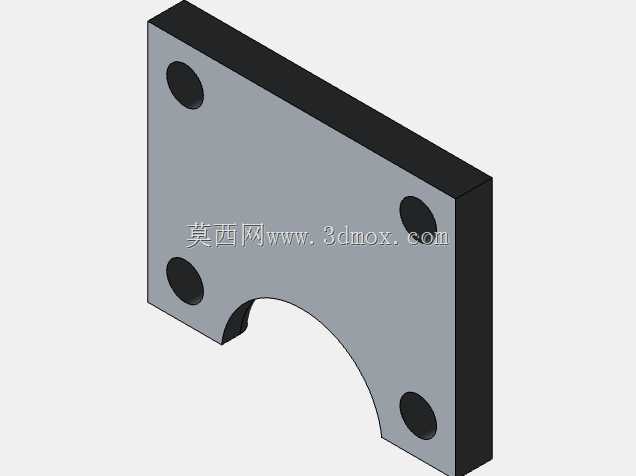

　　在输变电线路架设、户外电力设备配套安装场景中，钢管支柱的端部封闭处理一直是现场安装容易忽略却直接影响构件使用寿命的环节——裸露的钢管端部不仅容易进入雨水、粉尘造成内壁锈蚀，还会在支柱与上部承载构件连接时出现应力集中的问题，这款专门适配圆形钢管端部的封端安装板，就是针对这类现场痛点完成的结构设计。从实际安装边界来看，这款构件的主体采用矩形板式结构，板件厚度根据配套钢管的壁厚做等强度匹配，避免连接位置出现刚度突变；板件一侧加工出与钢管外径完全贴合的圆弧缺口，安装时该缺口直接卡入钢管端部的外壁，配合环缝焊接即可实现与钢管端面的完全密封，不需要额外加工钢管的端面坡口，能大幅降低现场安装的加工工作量。板件上分布的四个通孔为安装固定孔，孔位按照电力金具的通用安装孔距做标准化设计，既可以穿装螺栓实现上部变压器附件、线缆支架的直接固定，也可以作为焊接定位孔，在预装阶段穿装定位销快速找准板件与钢管的同轴度，避免焊接后出现安装面倾斜的问题。设计阶段特意将四个安装孔分别布置在矩形板的四个角位置，避开了中部圆弧缺口的应力集中区域，当上部承载构件通过螺栓传递竖向载荷时，四个孔位的受力可以均匀分散到板件与钢管的焊接连接面上，不会出现局部载荷过大导致焊缝开裂的情况。

　　板件的非圆弧侧为平直边，在多根钢管并排布置的场景中，相邻支柱的封端板平直边可以完全贴合，既可以实现多管并联安装时的定位对齐，也能在并排支柱之间加装横向连接构件时提供平整的安装基准面，不需要额外加装过渡垫块。从加工工艺角度考虑，这款构件的所有外形轮廓都可以通过激光切割一次成型，四个安装孔采用冲孔加工即可达到IT12级的安装精度要求，圆弧缺口的切割公差控制在0.2mm以内，能保证与常规规格焊接钢管的外壁贴合间隙小于0.1mm，焊接时不需要填补过大的缝隙就能实现满焊密封。板件的表面没有多余的凸台、凹槽结构，焊接完成后可以直接做整体热镀锌防腐处理，不存在防腐液残留的死角，能适应户外露天的长期使用环境，不会因为积水积尘造成板件锈蚀。

　　在实际选型应用中，这款封端安装板不仅可以用于电力变压器的支柱钢管端部封闭，也可以适配户外护栏、设备支架、管道支撑等场景下的圆形钢管端部处理，只需要根据配套钢管的外径调整圆弧缺口的半径、对应缩放板件的整体长宽尺寸和安装孔距，就能快速衍生出适配不同管径的系列化构件，不需要重新做整体结构的受力校核。设计时特意规避了复杂的曲面结构，整个构件除了圆弧缺口之外全部为平直结构，在三维建模过程中只需要通过草图拉伸、孔特征切除就能完成全参数化建模，修改参数时不需要重构特征树，能大幅提升系列化设计的效率。

　　安装完成后的板件上表面为完全平整的安装面，平面度控制在0.1mm以内，上部安装的设备支架、固定座不需要额外调整水平度就能保证安装精度，避免因为安装面倾斜导致上部设备出现附加应力。板件的厚度选型遵循等强度原则，当配套钢管壁厚为3mm时，板件厚度选用4mm，既保证连接位置的刚度高于钢管本体，让受力断裂位置出现在钢管本体而非连接焊缝处，也不会因为板件过厚造成不必要的材料浪费。四个安装孔的孔径比配套螺栓大1mm，预留了现场安装的调整余量，即使钢管焊接时出现微小的角度偏差，也可以通过孔位间隙做微调，保证上部构件的安装位置精度。在做受力仿真验证时，针对板件承受竖向偏载的工况做了有限元分析，结果显示最大应力出现在圆弧缺口与板件平直段的过渡位置，因此在该位置特意做了小半径圆角过渡，避免应力集中导致板件在长期交变载荷下出现开裂，圆角的大小控制在不影响与钢管贴合的范围内，不会因为圆角过大造成焊接缝隙变大。
