露营车折叠车顶气弹簧张紧工装结构

　　在旅居露营车的改装与售后维保场景里，折叠升顶结构的气弹簧拆装一直是一线技工容易碰到的实操难点——这类支撑气弹簧内部预充高压惰性气体，自由状态下始终保持向外的顶推力，常规徒手操作根本无法压缩对位，一旦施力角度偏斜，不仅容易造成气弹簧活塞杆表面镀层划伤导致密封失效漏压，还可能出现部件弹飞的安全隐患，这款张紧工具就是针对这类特定作业场景开发的专用工装。

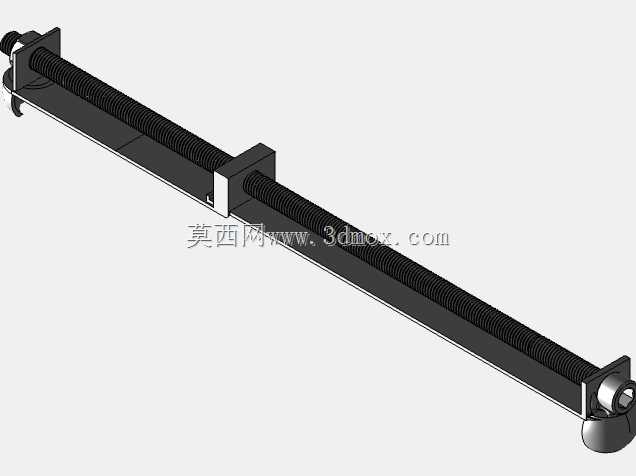

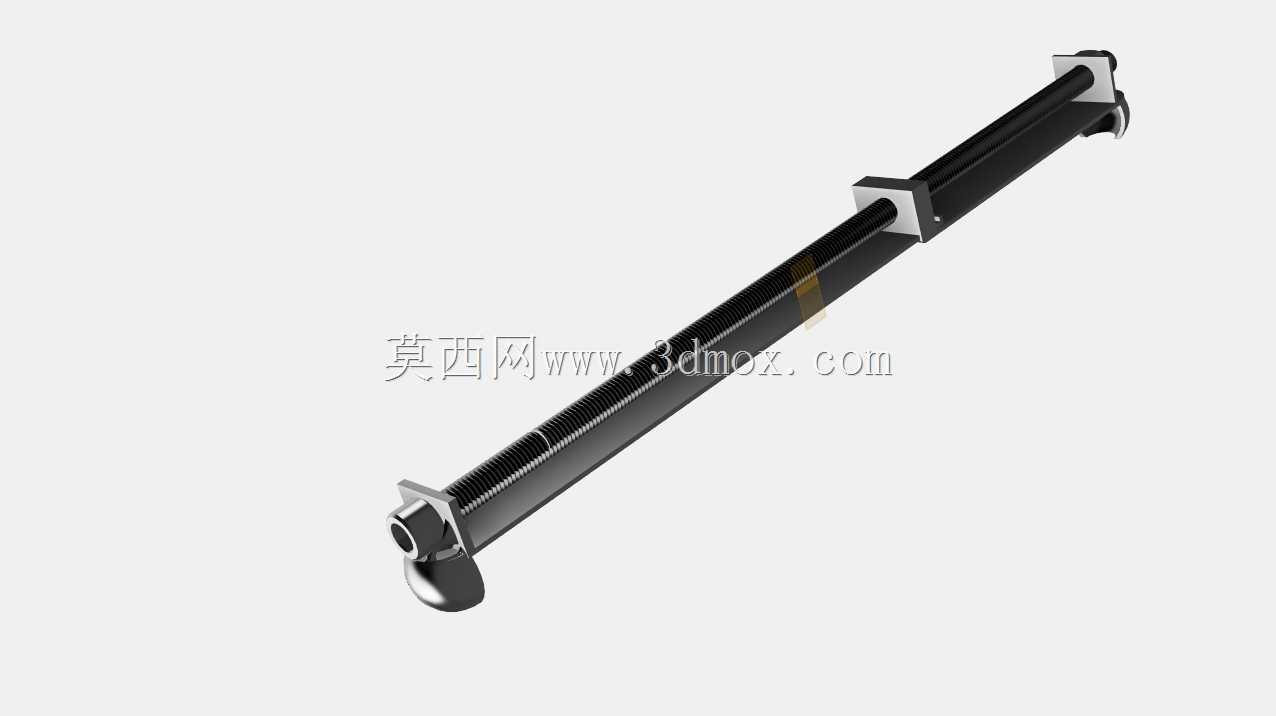

　　从结构设计逻辑来看，这款工装采用了长行程螺杆传动的施力方案，整体为同轴式长杆布局，主体杆身采用冷拉圆钢加工成型，表面做发黑防锈处理，适配户外维保作业的复杂使用环境，不会因为接触雨水、露营场地的泥污出现过早锈蚀。杆身一端加工有梯形传动螺纹，配套带防滑滚花的调节旋块，旋块两侧延伸出方形卡位凸台，作业时可以直接卡入气弹簧两端的安装耳座间隙，通过转动旋块沿着螺纹进给，平稳压缩气弹簧的活塞杆，整个施力过程的力线与气弹簧轴线完全重合，不会产生侧向分力，从根源上避免了活塞杆偏载变形的问题。

　　考虑到不同车型的气弹簧安装尺寸存在差异，这款工装的有效张紧行程覆盖了市面主流露营车折叠升顶气弹簧的压缩行程范围，两端的卡位结构做了通用化开口设计，不需要额外更换适配接头，就能兼容常见的球头式、叉耳式气弹簧端部连接结构。杆身的非螺纹段做了光轴处理，表面粗糙度控制在Ra1.6以下，旋块滑动过程中不会出现卡滞，即使手上沾有润滑脂、灰尘，也能顺畅转动调节。

　　实际作业时，操作人员只需要先将工装两端的卡位结构分别卡在气弹簧的两端安装座上，缓慢转动调节旋块，逐步将气弹簧压缩到安装所需的长度，就可以轻松将气弹簧对位装入车顶的铰接支座，整个过程不需要额外的敲击、撬压操作，单人即可完成原本需要两人配合的气弹簧拆装作业，大幅降低升顶结构维保的作业难度。

　　从安装边界来看，这款工装的整体外径控制在较小尺寸，能够伸入露营车升顶结构的狭窄安装间隙内作业，不会和车顶的内饰板、密封胶条、铰接支架产生干涉；杆身末端的施力端做了圆弧过渡处理，作业时不会刮伤气弹簧表面的喷涂层以及车身周边的漆面。和通用型的弹簧压缩工具相比，这款工装的卡位结构专门针对气弹簧的扁平耳座做了匹配，不会出现夹持打滑的问题，传动螺杆的导程经过优化，转动一圈的进给量适中，既不会因为进给过快导致压缩速度失控，也不会因为导程过小造成调节效率低下。

　　在结构强度校核层面，这款工装的螺杆部分采用了中碳钢调质处理，抗拉强度满足气弹簧最大预紧反力的承载要求，长期使用不会出现螺纹滑牙、杆身弯曲变形的问题；两端的卡位凸台做了加厚处理，承受张紧反力时不会出现开裂变形。日常存放时，这款工装为细长杆结构，占用空间小，可以直接放入随车工具包，适合露营车长途出行时的应急维保使用，也适合改装厂的批量装配工位使用，能够统一气弹簧安装的作业标准，避免人工操作不当造成的气弹簧早期损坏。

　　值得注意的是，这类专用张紧工具的设计核心并非追求大承载能力，而是保证施力过程的同轴度，很多维修人员会采用通用卡钳、撬棍来压缩气弹簧，很容易让活塞杆承受侧向力，破坏气弹簧内部的导向环和密封件，导致气弹簧使用几个月就出现漏气、支撑力不足的问题，而这款同轴张紧的结构，能够完全保证压缩过程中活塞杆与缸筒的同轴度，作业过程不会对气弹簧本身造成任何损伤，有效延长气弹簧的更换周期。针对露营车升顶结构经常在户外、温差较大环境下使用的特点，这款工装的所有金属部件都做了防腐处理，螺纹副之间预留了合适的配合间隙，即使在低温环境下作业，也不会因为金属冷缩出现旋块卡滞无法转动的问题。
