带密集冲孔圆角不锈钢承托构件

　　在工业生产、商用餐饮配套、电子元器件周转、小型零部件沥水转运等场景中，这类带密集冲孔的圆角不锈钢承托构件是十分常用的五金配套件，很多结构设计人员在做配套设备开发时，往往会忽略这类小构件的细节设计，导致实际使用中出现积液、卡料、边角剐蹭、安装干涉等问题。从实际工程应用角度看，这类构件首先要满足承托工况的载荷需求，日常使用中需要承载零散小型工件、清洗后的零部件、或是配套设备内的筛分物料，因此板材厚度的选择需要匹配额定承载重量，避免长期承重出现板面下凹变形，影响物料的正常放置与转运。

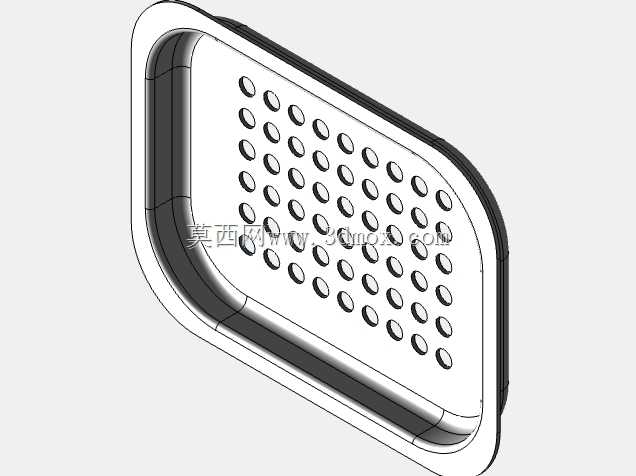

　　设计这类构件时，首先要考虑的是边角的处理，图中构件采用大圆角过渡的围边结构，而非直角折边，这一设计并非单纯为了美观，直角折边在实际使用中很容易形成应力集中点，当托盘受到磕碰、或是长期承受交变载荷时，直角位置极易出现焊缝开裂、板材折裂的问题，同时直角边角也容易剐蹭操作人员的手部、或是刮伤配套设备的接触面，大圆角过渡可以有效分散应力，同时降低剐蹭风险，围边采用向上翻折的结构，翻边高度需要根据实际盛放物料的尺寸确定，避免物料从托盘侧边滑落，翻边的折角处做圆弧过渡，避免残留清洗积液或是物料碎屑，减少清洁死角。

　　板面的密集冲孔设计是这类构件的核心功能结构，冲孔的排布采用等距阵列方式，孔径大小需要匹配所承托物料的最小尺寸，避免小尺寸物料从孔中掉落，同时要保证沥水、通风、筛分的效果，在清洗工序配套场景中，冲孔可以快速沥干工件表面的清洗液，避免积液残留造成工件锈蚀；在烘干工序配套场景中，冲孔可以让热风顺利穿过托盘，提升上下层物料的烘干效率；在电子元器件周转场景中，冲孔可以减少板面与元器件的接触面积，避免静电积累、或是摩擦损伤元器件表面。冲孔的排布需要避开托盘的安装固定位，同时孔边需要做去毛刺处理，避免孔边的锋利毛刺刮伤工件、或是划伤操作人员。

　　从安装边界来看，这类托盘的外轮廓尺寸需要严格匹配配套设备的安装槽位，长宽尺寸的公差需要控制在合理范围内，避免尺寸过大无法放入安装位，或是尺寸过小出现放置晃动、移位的问题，围边的高度需要低于安装槽的挡边高度，避免托盘放入后突出设备表面，影响后续工序的操作。托盘底部可以根据需求设置支撑凸点或是防滑垫安装位，当托盘放置在工作台面时，支撑凸点可以让托盘底部与台面之间留出间隙，避免托盘底部与台面直接贴合造成积液残留，同时也能减少托盘与台面的摩擦噪音。

　　材质选择上采用不锈钢材质，主要是考虑到这类托盘往往会接触清洗液、水汽、或是具有一定腐蚀性的物料，不锈钢材质具备良好的防锈耐腐蚀性能，可以适应潮湿、多腐蚀介质的使用环境，同时不锈钢表面光滑，不容易附着物料碎屑与污渍，日常清洁维护十分方便，符合食品加工、电子制造等场景的卫生要求。在建模过程中，需要重点注意冲孔阵列的排布合理性，围边折边的折弯系数匹配实际板材厚度，避免折弯后出现尺寸偏差，圆角过渡处的曲面需要保证顺滑，避免出现褶皱、凸起等工艺缺陷，同时要预留出后续焊接、打磨、表面处理的工艺余量，保证加工后的成品能够顺利装配到配套设备中。

　　在实际选型应用中，需要根据具体的使用场景确定板材厚度、冲孔孔径、围边高度等参数，如果是用于重型工件的承托，需要适当增加板材厚度，同时在托盘底部增加加强筋结构，提升整体承载能力；如果是用于精密电子元器件的周转，需要适当减小冲孔孔径，同时提升板面的表面光洁度，避免刮伤元器件；如果是用于食品加工场景，需要选用食品级不锈钢材质，同时保证所有边角都做圆弧处理，无卫生死角，方便清洗消毒。这类构件虽然结构看似简单，但每一处细节设计都直接影响实际使用体验，需要结合具体的工况需求做针对性的参数调整，才能保证构件在实际生产中稳定发挥作用。
