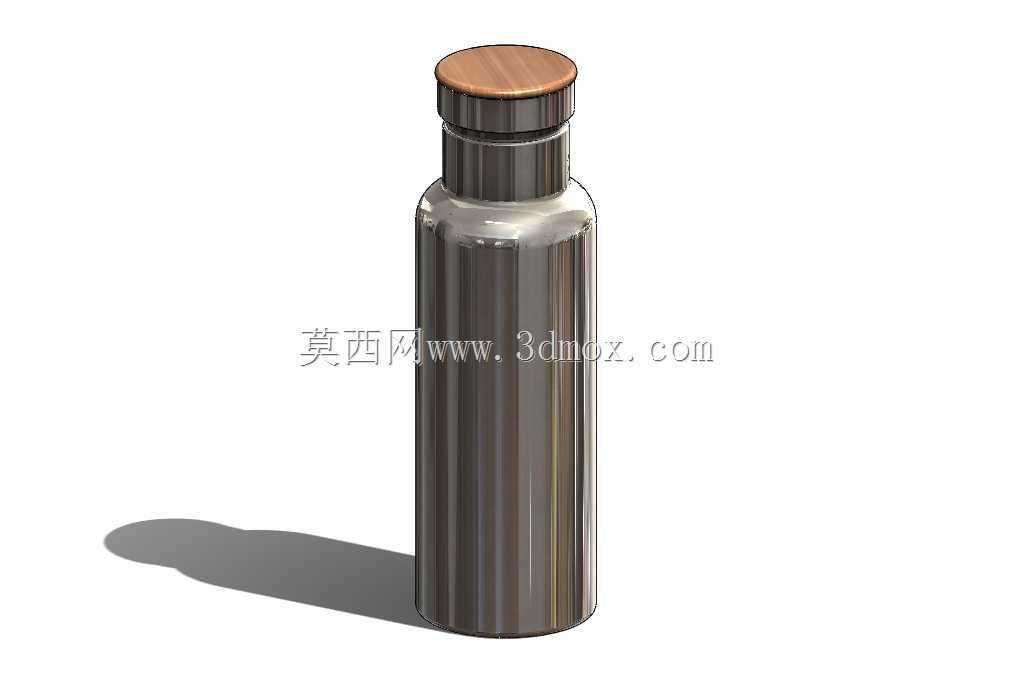

SUS304不锈钢密封便携饮水瓶结构设计

　　瓶口位置做了加厚卷边处理，卷边的圆角半径控制在1.2mm，既能够保证饮用时唇部接触的触感顺滑无锐边，也能提升瓶口的结构强度，避免日常使用中磕碰造成瓶口变形影响密封性能。瓶盖部分采用实木与内嵌密封硅胶圈的组合结构，木质顶盖做了圆弧收边处理，握持旋转开盖时的摩擦力足够，不需要额外增加防滑筋条就能保证湿手状态下的操作顺畅度，内嵌的食品级硅胶圈与瓶口卷边位置过盈配合，过盈量控制在0.3mm，既能够保证倒置、晃动状态下不会出现液体渗漏，也不会因为过盈量过大造成开盖阻力过大，日常单手施力即可完成旋开与闭合操作。这款SUS304材质的饮水容器，在日常户外出行、办公场景、短途通勤中都有广泛的使用空间，区别于一次性塑料饮水容器，金属材质的瓶身可反复使用，能够适配常温、低温饮品的盛装需求，不建议长期盛放高酸碱度的碳酸类液体，避免破坏内壁钝化层影响使用寿命。从结构设计逻辑来看，瓶身采用直筒式等径拉伸成型工艺，整体无多余的变径结构，一方面能够降低钣金拉伸工序的成型难度，减少拉伸过程中出现壁厚不均、褶皱开裂的不良率，另一方面直筒内壁更便于日常使用后的清洁打理，不会在变径凹槽处残留饮品污渍滋生细菌。

　　从外形尺寸与安装边界来看，瓶身整体高度控制在210mm，瓶身外径65mm，能够适配绝大多数车载杯架、背包侧袋的尺寸边界，常规车载杯架的内径普遍在70-75mm区间，该尺寸放入后不会出现晃动异响，背包侧袋的深度普遍在180-220mm，放入后瓶盖部分露出高度合适，抽取时不需要过度探入袋内。瓶身底部做了内凹式底托设计，内凹深度3mm，底托边缘与放置平面接触的位置做了0.5mm的圆角处理，放置在光滑桌面时不会因为底部锐边刮擦桌面涂层，同时内凹结构能够让瓶身放置时的稳定性更好，即使桌面存在1度以内的倾斜角度，也不会出现滑溜倾倒的问题。

　　瓶身表面采用镜面抛光处理，抛光后的表面粗糙度Ra值控制在0.8μm，日常使用中沾染的指纹、水渍只需要用软布擦拭即可恢复光洁，不会残留明显的擦拭痕迹。在结构强度校核层面，瓶身采用0.8mm壁厚的SUS304不锈钢板材，经过拉伸成型后侧壁的实际壁厚在0.65-0.75mm区间，能够承受1.2米高度自由落体到水泥地面的冲击，不会出现开裂变形的问题，日常通勤过程中放在包内与钥匙、充电宝等物品磕碰，也不会出现明显的凹坑影响外观。瓶盖与瓶口的连接采用标准三角螺纹，螺距3mm，螺纹配合长度8mm，旋合三圈即可达到完全密封的状态，不需要过度旋紧就能保证密封性能，长期使用后螺纹磨损量极小，正常使用场景下螺纹副的使用寿命能够达到万次以上的开合操作。

　　从实际使用的功能特性来看，该容器的额定盛装容量为500ml，刚好满足成年人单次外出2-3小时的饮水需求，不需要频繁接水，整体空瓶重量控制在280g左右，装满水后的总重量在780g上下，单手握持携带不会有明显的负重感。瓶身的直筒结构也能够适配常规的杯套、保温套配件，冬季使用时可以搭配绒布杯套避免握持冰手，夏季使用时可以搭配保冷套延缓饮品升温速度。在设计过程中也充分考虑了生产装配的便利性，所有零部件都采用常见的标准加工工艺，瓶身拉伸、瓶盖车削、硅胶圈模压都是非常成熟的加工工序，不需要开发特殊的定制刀具与模具，量产阶段的装配流程只需要将硅胶圈嵌入瓶盖内槽，再将瓶盖与瓶身螺纹旋合即可完成整机组装，没有多余的卡扣、粘接工序，装配效率高，后期如果出现硅胶圈老化的问题，用户也可以自行更换同规格的密封胶圈，不需要整体更换瓶身，延长产品的整体使用周期。
