GDWDS031MG金属齿轮舵机结构设计

　　在航模飞控、小型仿生机器人关节、工业自动化点位执行机构的选型场景里，这类小体积大扭矩舵机一直是结构工程师做紧凑布局时的常用执行元件，本次拆解呈现的GDW DS031MG舵机结构，和同系列DS041MG舵机保持了安装接口的通用性，能在不改动安装支架孔位的前提下完成扭矩档位的替换适配，给设备迭代留出了充足的兼容空间。从实际工程应用来看，这类舵机常被用在固定翼航模的舵面偏转控制、小型四足机器人的腿部关节摆动、智能小车的转向机构、自动化设备里的小型风门/挡板开合驱动场景，核心作用是接收PWM控制信号后，输出指定角度的转角位移与对应扭矩，完成预设的位置闭环动作，相比普通直流电机加减速箱的开环结构，它自带位置反馈电位器，能在额定转角范围内实现精准的角度定位，不需要额外加装位置传感器就能完成基础的位置控制，大幅简化了小型执行端的结构设计复杂度。

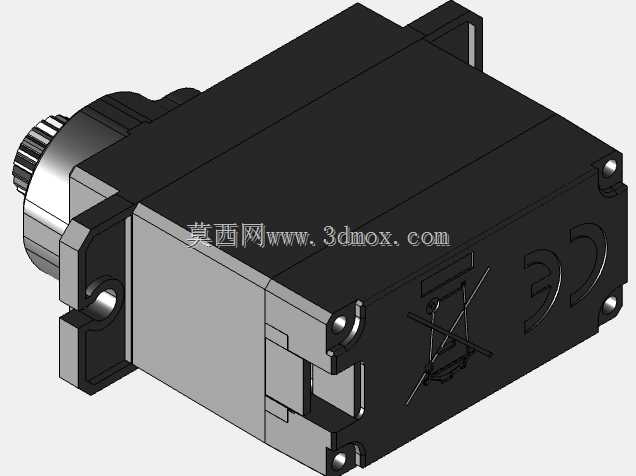

　　从结构设计思路来看，这款舵机采用上下扣合的硬质工程塑料外壳，外壳侧面预留了带安装孔的固定耳，安装耳的孔位间距、孔径尺寸完全匹配行业通用的微型舵机安装标准，能直接适配市面上绝大多数现成的舵机支架、舵盘配件，不需要单独定制安装连接件。输出轴端采用金属齿轮组传动，从电机输出轴的小齿到最终输出轴的大齿，全部采用金属材质切削加工，相比塑料齿轮的传动结构，金属齿轮组能承受更大的瞬时冲击载荷，在舵机堵转或者受到外力冲击时不容易出现打齿失效的问题，大幅提升了舵机在复杂工况下的使用寿命。输出轴顶端设计了标准的花键结构，能和不同规格的金属舵盘、塑料舵盘紧密配合，传递扭矩时不会出现相对打滑，同时花键的定位基准和舵机内部电位器的零位保持对齐，方便安装时校准舵机的中位角度。

　　从安装边界尺寸来看，这款舵机的主体外壳为方正的矩形结构，输出轴从壳体前端面中心位置伸出，壳体侧面的固定耳突出于主体外壳，安装时需要注意预留出接线端的出线空间，舵机的信号线、电源线从壳体尾部引出，布线时要避免和周边运动部件产生干涉。壳体表面做了加强筋设计，在不增加壳体壁厚的前提下提升了整体的结构强度，即使在安装时螺丝锁紧力稍大，也不会出现壳体开裂的问题。内部结构布局上，驱动电机布置在壳体内腔的一侧，减速齿轮组沿输出轴轴线方向依次排布，位置反馈电位器直接和输出轴末端同轴连接，减少了中间传动环节带来的反馈间隙，提升了角度控制的精度。电路板布置在壳体内腔的剩余空间，和电机、齿轮组之间做了简单的物理隔离，避免齿轮润滑脂飞溅到电路板上造成电路故障。

　　在实际选型适配时，工程师需要重点关注舵机的额定扭矩、空载转速、工作电压范围和安装尺寸的匹配度，这款舵机的安装孔位和同尺寸级别金属齿舵机完全通用，在替换同规格其他品牌舵机时不需要修改安装结构，只需要校准控制信号的中位即可正常使用。在做结构布局时，要注意舵机输出轴的摆动范围，预留足够的摆动空间，避免舵机转到极限角度时和周边结构件产生碰撞，同时舵机的固定耳要和安装支架完全贴合，锁紧螺丝时要保证两侧受力均匀，避免固定耳受单侧应力出现断裂。在传动连接部分，舵盘和被驱动部件之间的连杆要做长度适配，保证舵机在整个转角行程内，连杆不会出现死点或者过度拉扯的情况，确保动力传递顺畅。
