CSWP认证练习用铰接支撑座结构

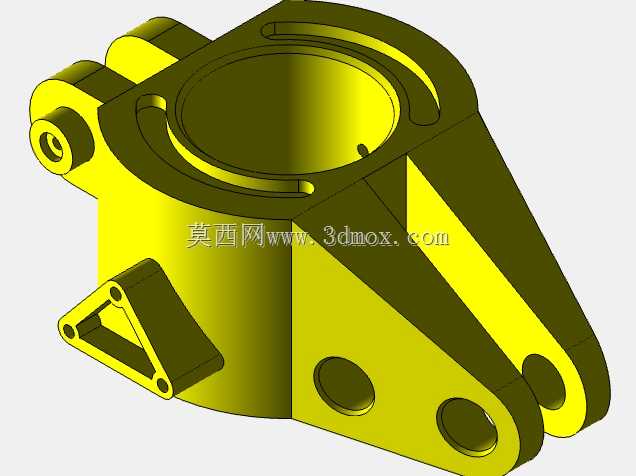

　　这类铰接支撑构件常见于重载机械的臂架连接环节，比如工程起重设备的变幅机构铰接点、小型工程机械的执行端连接部位，核心作用是在两个相对摆动的构件之间传递载荷，同时预留转动自由度，避免结构出现刚性卡滞。从结构细节来看，主体采用圆柱筒作为核心承力基体，筒体内腔是主要的轴系安装空间，内壁预留的环形槽是用来安装轴用挡圈或者密封件的，能限制穿装的铰接轴轴向窜动，也可以阻挡外界粉尘进入铰接摩擦副。筒体一侧延伸出的双耳板结构是核心的铰接连接端，两个耳板上的同轴通孔用来穿装铰接销轴，孔位的同轴度公差直接影响销轴装配后的转动顺畅度，设计时需要严格控制两孔的位置度，避免装配后出现别劲的情况，加速销轴和孔壁的磨损。

　　耳板和筒体衔接的位置做了大圆弧过渡，没有尖锐的应力集中棱角，能有效降低交变载荷下的应力集中系数，避免长期受载出现疲劳裂纹。筒体另一侧的凸台结构带有同轴小孔，这个位置一般是用来安装润滑油嘴的，可以定期向筒体内腔的铰接轴配合面加注润滑脂，减少转动副的摩擦损耗，延长构件的使用寿命。筒体下方的三角形加强筋板是结构强化的关键设计，筋板连接筒体侧壁和下方的安装基面，三个角点位置的通孔是用来穿装固定螺栓的，三角形的筋板结构在不显著增加整体重量的前提下，大幅提升了安装基面和筒体之间的连接刚度，避免受侧向载荷时基面和筒体衔接处出现断裂。

　　设计这类构件的时候，首先要明确铰接端的额定载荷，根据载荷大小计算耳板的厚度、销轴孔的直径，确保耳板的抗剪切强度、孔壁的挤压强度满足使用要求；其次要确认安装基面的固定螺栓孔位分布，匹配所连接的主机架安装点位，避免出现安装干涉；还要考虑转动副的润滑维护空间，油嘴的安装位置要预留足够的操作空间，方便后期维护时加注润滑脂。尺寸边界方面，这类练习模型的尺寸设定贴合CSWP认证考试的常见考核点，筒体的外径、内腔深度、耳板的孔间距、安装基面的孔位公差都是建模时需要重点关注的尺寸，建模过程中需要合理使用基准面、几何约束来保证各特征的位置精度，比如双耳环的同轴孔需要添加同轴约束，安装基面和筒体轴线的垂直度需要严格控制，加强筋的厚度要均匀，避免出现壁厚突变导致的应力集中。

　　实际生产中这类构件多采用铸钢材质一体铸造成型，之后再对销轴孔、安装基面进行机加工，保证配合面的尺寸精度和表面粗糙度，非加工面保留铸造喷砂后的表面状态即可。建模练习时要注意特征的先后顺序，一般先绘制主体筒体的旋转特征，再添加耳板、凸台、加强筋这些附加特征，最后完成孔位、倒角、退刀槽这些细节特征，合理使用镜像、阵列等特征命令提升建模效率，同时要保证各特征之间的父子关系合理，方便后期修改参数时不会出现特征报错。这类构件的安装需要注意，穿装销轴前要清理孔内的毛刺，配合面涂抹润滑脂，固定螺栓要按照规定的扭矩拧紧，避免运行过程中出现松动，日常巡检时要注意检查铰接部位的间隙，如果间隙过大要及时更换磨损的销轴或者衬套，避免冲击载荷对构件造成不可逆的损伤。
