6毫米规格工业传动承重链条结构设计

　　在起重牵引、物料输送、轻工传动等多个工业场景里，小规格链条的应用覆盖度远超大尺寸重载链条，尤其是6毫米线径的链条，既不会因为尺寸过大占用过多安装空间，也不会因为线径过小无法满足常规工况的载荷要求，是很多中小型设备、工装夹具、轻型输送线里的常用构件。做这类链条的三维建模时，首先要考虑的不是外观渲染效果，而是链节之间的配合间隙是否符合实际装配要求——很多新手建模时容易把相邻链节的接触面做完全贴合，实际生产出来的链条会出现铰接处卡滞、无法顺畅弯折的问题，甚至在受力时出现应力集中导致链节断裂。

　　从实际使用场景来看，6毫米链条常被用在小型起重设备的辅助牵引、自动化生产线的轻型吊载、工装夹具的拉紧限位、甚至部分户外设施的防护连接上，不同场景对链条的性能要求有细微差别：用于传动场景时，链节之间的铰接间隙要控制在合理范围，既要保证弯折顺畅，也要避免间隙过大导致传动精度下降、运行时产生冲击噪音；用于承重牵引场景时，要重点校核链节圆弧过渡处的应力分布，避免直角结构造成应力集中，同时要保证相邻链节的接触面有足够的承压面积，防止长期受力后出现接触面压溃变形。

　　设计这类链条的三维结构时，首先要确定单节链节的核心尺寸：线径6毫米是指链节所用圆钢的直径，在此基础上，链节的内宽、外宽、节距都要匹配线径参数，常规设计里6毫米线径的链条节距通常控制在18-20毫米区间，内宽要略大于线径，保证相邻链节可以顺利穿入铰接，同时预留0.2-0.3毫米的活动间隙，这个间隙不能太大，否则链条受力后会出现过大的伸长量，影响传动或牵引的精度；也不能太小，否则装配后铰接处转动阻力过大，甚至在有少量锈蚀或杂物进入时完全卡死。

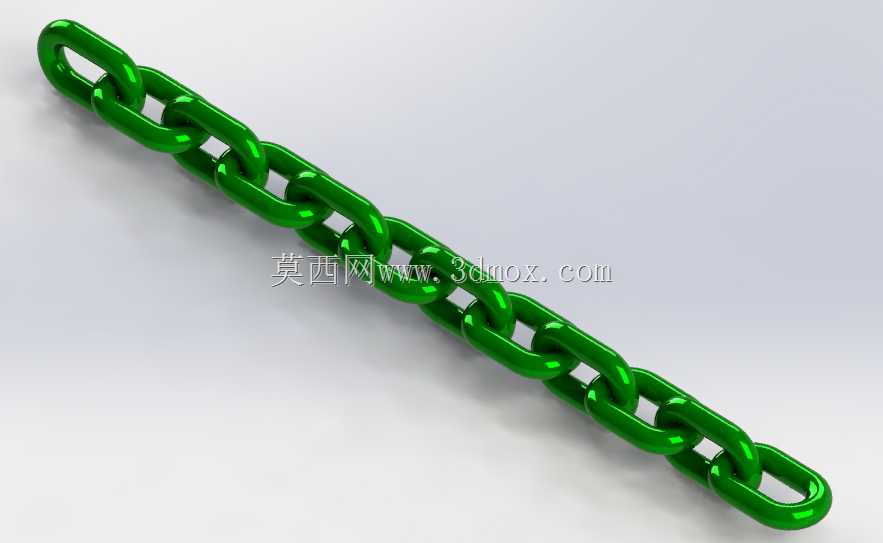

　　从建模逻辑来说，不需要把每一节链节都单独做不同的建模特征，只需要先完成单个链节的参数化建模，通过阵列、旋转装配的方式完成整链的拼接，但要注意每一节链节的旋转角度是交替90度排布的，相邻链节的铰接面完全贴合，整链组装完成后要做运动干涉检查，模拟链条弯折到最小弯曲半径时的状态，确认相邻链节之间没有硬干涉，同时验证最小弯曲半径是否符合使用场景的安装要求——比如用在链轮传动场景时，链条的最小弯曲半径要匹配配套链轮的齿根圆直径，避免链条和链轮啮合时出现卡齿、跳齿的问题。

　　从安装边界来看，6毫米链条的两端连接结构通常会配套同规格的连接环、卸扣或者挂钩，建模时要考虑端部链节和连接配件的配合尺寸，端部链节的内宽要能容纳连接卸扣的销轴直径，同时保证连接后链条可以在各个方向有足够的活动角度，不会因为端部连接的限制导致链条受力时出现附加弯矩。很多现场安装出现的链条断裂问题，本质不是链条本身的强度不够，而是端部连接时限制了链条的自然弯折，导致链节长期承受附加的弯曲应力，远低于额定载荷就出现断裂失效。

　　另外，这类小规格链条的表面处理通常会根据使用场景选择，比如有防锈需求的场景会做镀锌、喷塑处理，有耐磨需求的场景会做表面淬火处理，但在三维建模阶段不需要把表面涂层的厚度单独做特征，只需要在结构尺寸上预留对应的工艺余量即可，比如喷塑层厚度通常在0.1-0.2毫米，设计链节的配合间隙时就要把这个厚度考虑进去，避免表面处理后间隙不足导致装配卡滞。

　　从受力特性来说，链条在承受直线拉力时，应力主要集中在链节的两个直段部分和圆弧过渡处，建模时要把圆弧过渡处的圆角做足够大的半径，避免尖角造成的应力集中，很多失效的链条断裂位置都在链节的圆弧和直段的交接处，就是因为这个位置的过渡圆角太小，受力时应力值远超材料的屈服强度，长期循环载荷下出现疲劳断裂。在做结构验证时，可以通过有限元分析模拟额定载荷下的应力分布，调整圆弧半径和直段长度的比例，在保证整体尺寸符合安装要求的前提下，让应力分布尽可能均匀，提升链条的整体使用寿命。

　　在实际设备选型时，6毫米链条的额定工作载荷通常在10kN以内，破断载荷不低于40kN，选型时要根据实际使用的工况选择合适的安全系数，比如用于起重场景时安全系数不低于4倍，用于静态固定场景时安全系数不低于2倍，建模时的结构尺寸要能匹配这个载荷要求，不能为了外观精致随意缩小链节的截面尺寸，导致实际强度不满足使用要求。同时要注意，链条的长度方向尺寸是由单节节距累加得到的，设计整链长度时要考虑受力后的伸长量，尤其是长距离输送或牵引场景，要预留张紧调节的安装空间，避免链条受力伸长后无法张紧，出现松脱、跳齿的问题。
