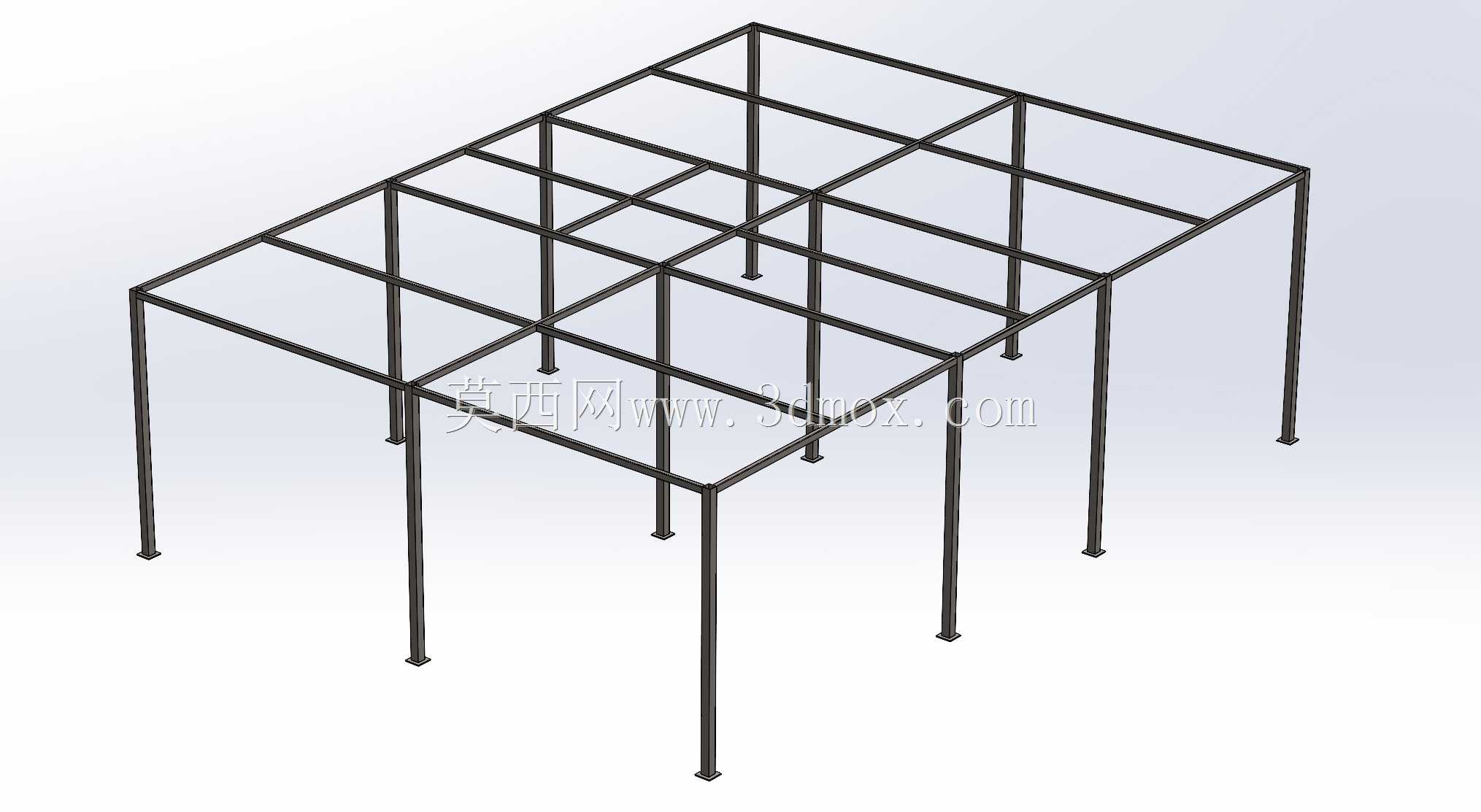

6x8米工业用方管支撑金属框架结构

　　在工业厂区搭建、户外临时作业点位布设、小型生产车间功能区划分的场景里，这类规整的矩形金属支撑框架是应用频次极高的基础结构件，它不需要复杂的定制化开模，依靠标准型材焊接拼装就能快速落地，适配绝大多数需要架空承载、顶部遮护或者分层布设管线的需求。从实际使用的角度看，这套框架的核心作用是提供稳定的上部承载基准，不管是在顶部铺设防护板材做露天物料堆放区的雨棚支撑，还是挂载轻型输送管线、布设小型工位的照明与供气管路，亦或是作为小型自动化设备的外围防护架基体，都能通过后期在框架杆件上钻孔、焊接连接片来拓展功能，不需要对主体结构做破坏性改动。

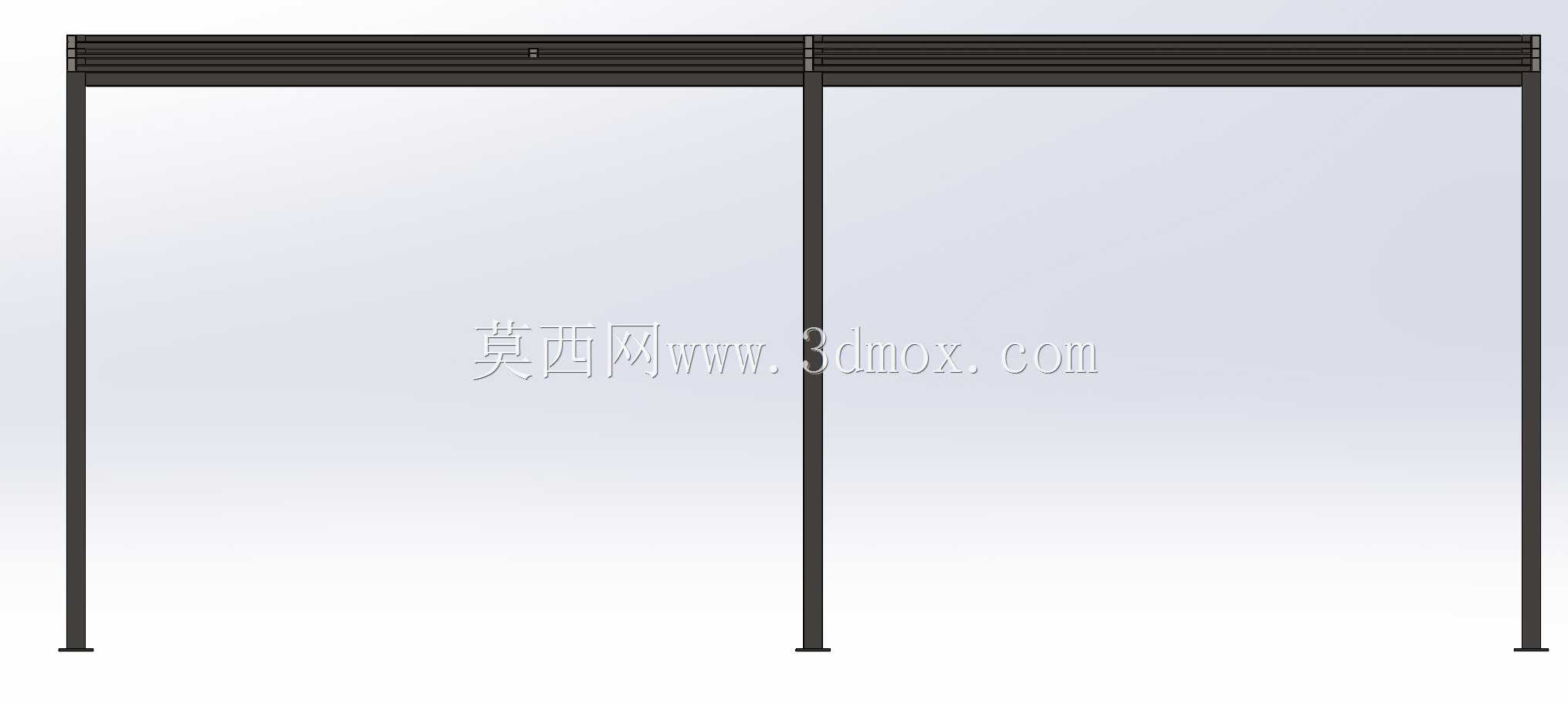

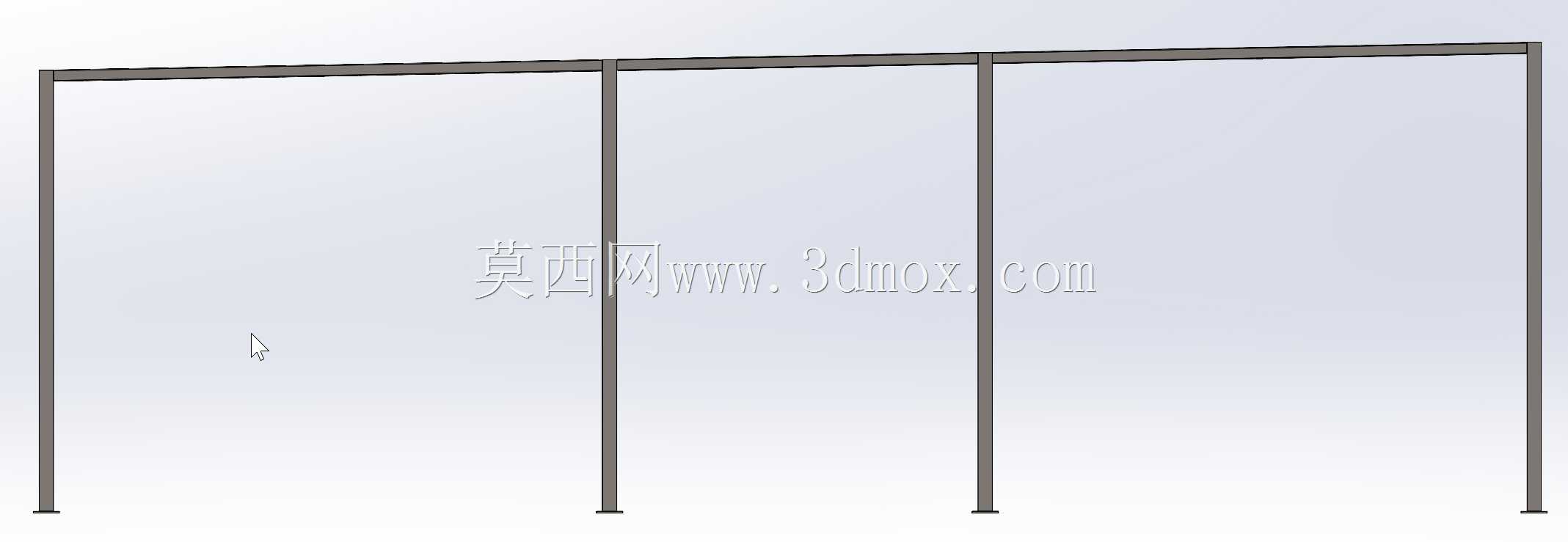

　　设计这套结构的时候，首先要明确的是安装边界的尺寸限制，整体框架的平面投影尺寸为6米×8米，这个尺寸刚好适配多数工业场地的标准柱距，不会出现超出场地红线或者和周边设备干涉的问题，立柱的高度选取也兼顾了人员通行与设备进出的需求，底部预留的安装脚盘可以直接通过膨胀螺栓固定在硬化混凝土地面上，不需要额外做复杂的地基处理，适合快速部署的临时或者半永久使用场景。结构选型上全部采用等截面的方形管材作为主受力杆件，相比角钢结构，方管的双向抗弯截面模量更均衡，不管是承受顶部的竖向静载，还是侧面的风载荷、意外碰撞的横向冲击力，都不会出现单方向刚度不足的变形问题，立柱与顶部横梁的连接节点采用满焊处理，焊后做应力释放的打磨处理，避免长期使用过程中焊缝位置出现应力集中开裂的问题。

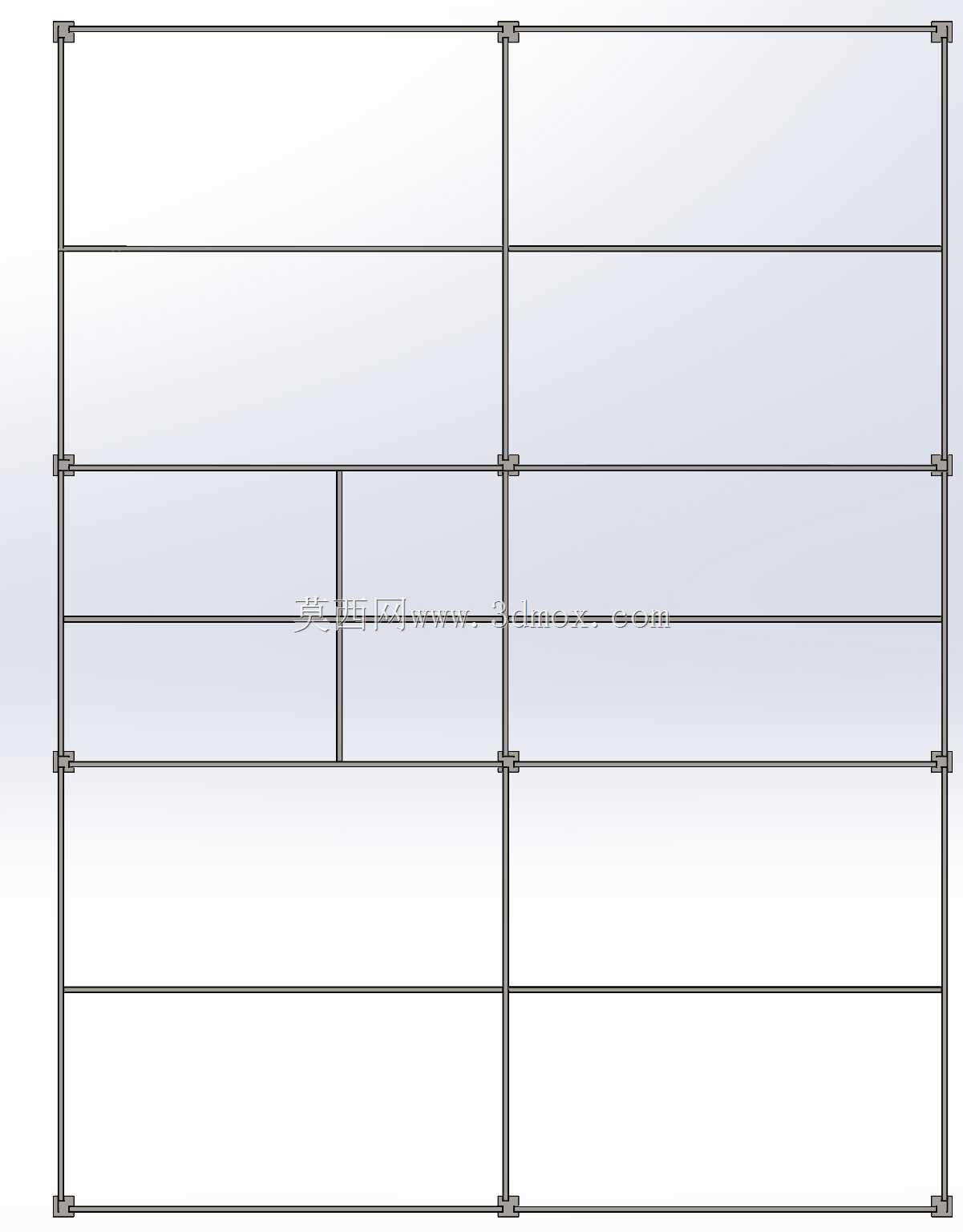

　　从结构受力的逻辑来看，顶部的横梁网格划分没有采用等间距布置，而是根据常见的承载需求做了疏密区分，中间区域的横梁间距更小，对应主要承载区域的受力需求，边缘区域的横梁间距适当放大，在保证整体刚度的前提下减少型材用量，控制整体结构的自重与材料成本。所有立柱的底部都设置了方形的安装底板，底板上预留四个螺栓安装孔，安装的时候可以通过调整垫片来微调框架的水平度，避免因为地面不平整导致框架出现初始内应力，影响长期使用的稳定性。在实际选型使用的时候，技术人员可以根据具体的承载需求调整方管的壁厚，如果是做轻型的雨棚支撑，选用2mm壁厚的标准方管就能满足刚度要求，如果需要挂载较重的设备或者敷设大直径管线，可以将主受力横梁与立柱的壁厚提升到3-4mm，不需要改动整体的外形尺寸与连接节点位置，这套框架的三维模型已经将所有杆件的定位尺寸、连接位置做了参数化约束，调整型材规格的时候只需要修改对应杆件的截面参数就能快速生成新的结构模型，不需要重新绘制整体装配关系，能大幅缩短前期方案设计的周期。

　　很多现场施工人员在搭建这类框架的时候容易忽略立柱的垂直度校准问题，这套模型在设计的时候就给每根立柱与横梁的连接位置设置了定位基准面，现场拼装的时候可以靠尺直接贴合基准面校验垂直度，不需要反复测量调整，能有效降低现场安装的难度，减少拼装误差。另外框架的顶部边缘预留了统一的连接孔位，后期如果需要加装围挡、封板或者拓展相邻的框架单元，可以直接通过螺栓连接，不需要在现场重新钻孔破坏型材的防腐层。考虑到户外使用的场景，所有型材的表面处理可以根据使用环境选择喷塑或者热镀锌，模型里也预留了表面处理的工艺余量，不会因为涂层厚度影响装配精度。对于需要在框架内部布设设备的场景，立柱之间的净空尺寸也做了校核，保证常规的小型周转设备、作业台架都能顺利推入，不会出现框架立柱卡滞设备的问题，整体结构没有多余的外凸构件，不会在人员通行的时候造成磕碰隐患，符合工业作业区域的安全规范要求。
