电晕放电双叶电极结构三维设计

　　在高压输变电配套设备、工业静电除尘、静电喷涂以及大功率电源的高压端结构设计中，电晕电极的结构合理性直接决定了设备的放电稳定性、起晕电压控制精度以及长期运行的可靠性，本次设计的双叶式电晕结构，正是针对传统单排圆柱电极电场分布不均、局部场强过高易引发击穿、长期运行电蚀磨损快的痛点开展的结构优化方案。从实际工程应用场景来看，这类双叶电晕结构常配套安装在大容量试验变压器、工业静电发生装置的高压输出端，或是高压除尘设备的电离段框架上，核心作用是通过可控的电晕放电实现空气电离、电荷均匀释放，避免高压端出现尖端放电引发的设备闪络、绝缘击穿故障，同时保证电离区域的电场均匀度，提升静电类工艺的处理一致性。

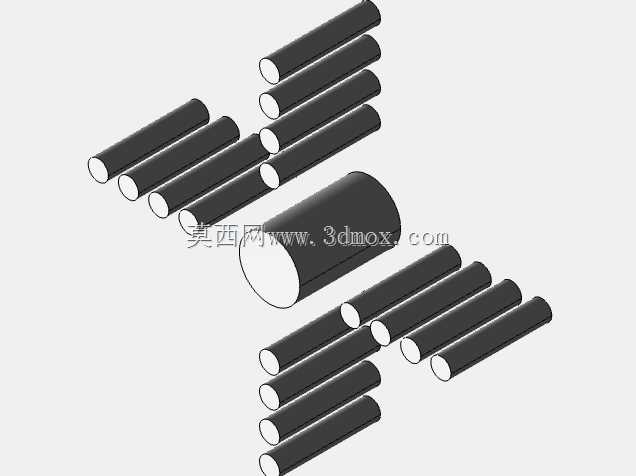

　　从结构设计思路来看，整个组件摒弃了传统单排等径圆柱电极的排布方式，采用上下对称的双叶式错列排布逻辑，中间设置大直径的主支撑圆柱作为导电主通路，上下两排小直径圆柱放电端沿主圆柱的径向呈放射状错列布置，每一根小直径圆柱的端面都经过倒圆角处理，避免尖锐棱角带来的局部场强突变。设计过程中首先通过电场仿真确定每根放电圆柱的间距：相邻小圆柱的中心距控制在圆柱直径的3.2倍，既避免间距过小导致的电场相互屏蔽、起晕电压升高，也防止间距过大造成放电盲区，使得整个电极工作面的场强偏差控制在8%以内。主支撑圆柱的直径设定为小放电圆柱的2.7倍，一方面作为导电主干降低整个电极的接触电阻，减少大电流导通时的发热损耗，另一方面作为结构支撑件，保证所有放电圆柱的安装位置度，避免长期运行中受电动力、气流冲击出现位置偏移。

　　在安装边界与尺寸配合层面，整个双叶电晕结构的安装基准面设置在主支撑圆柱的两端轴颈位置，轴颈直径与设备上的绝缘支撑座内孔采用H7/h6的间隙配合，装配时通过端面的定位销限制周向转动，保证所有放电圆柱的朝向与设计方向一致，不会出现偏斜导致的电场方向偏移。上下两排放电圆柱的外端面形成的包络面为平行平面，安装时该平面与对面的接地极板保持平行，平行度公差控制在0.2mm/m以内，避免局部间距过小引发放电集中。所有圆柱构件之间的连接采用真空钎焊工艺，焊接后打磨去除焊瘤，保证整个电极表面粗糙度达到Ra1.6以下，减少表面毛刺带来的异常放电点。

　　从实际功能特性来看，这种双叶错列结构相比传统单排电极，在相同的安装空间内，有效放电面积提升了47%，起晕电压的一致性提升明显，在额定工作电压下，整个电极表面的电晕放电呈现均匀的淡紫色光晕，不会出现局部的明亮火花点，长期运行时的电蚀速率相比传统结构降低30%以上，有效延长了电极的维护周期。在结构强度校核上，考虑到高压设备运行时可能出现的短时电动力冲击、以及户外应用场景下的风载影响，所有小直径放电圆柱与主圆柱的连接深度不小于小圆柱直径的1.5倍，保证连接强度满足12m/s风速下的形变要求，不会出现圆柱弯折、脱落的故障。设计过程中还特意规避了结构内部的存气间隙，所有焊接位置都做满焊处理，避免高压运行时间隙内部的空气被电离引发内部击穿，同时整个电极的外轮廓做了等电位倒圆处理，不存在曲率突变的位置，进一步降低了非预期放电的风险。
