尼龙12CF材质驱动底座框架结构

　　在电子电工类电源配套组件的设计落地过程中，这类采用尼龙12CF材质加工的驱动底座框架，是承载核心变压、驱动模块的关键结构件，日常多应用于中小功率电源变压器的配套安装场景，承担着内部元器件定位、外部载荷传递、装配间隙约束的多重作用。从实际使用场景来看，这类底座常安装在工业控制电源、小型变电模块的壳体内部，上方需要叠装绕组骨架、PCB控制板、接线端子排等组件，侧面需要和设备外壳的定位卡槽配合，底部则预留了和安装基面贴合的平整接触面，避免长期使用过程中出现组件偏移、接线松脱的问题。

　　从功能特性上看，选用尼龙12CF作为基材，核心是兼顾了结构强度与绝缘性能，碳纤维填充的尼龙材质相比普通ABS、纯尼龙材料，抗蠕变性能提升明显，在长期承受上方元器件静载荷、设备运行过程中的微振动工况下，不会出现安装柱位变形、卡扣松脱的问题，同时材料本身的绝缘属性可以省去额外的绝缘衬垫安装工序，降低装配复杂度。框架整体采用围边式盒体结构，中间预留大面积镂空区域，一方面是为了给变压器绕组、散热片预留足够的散热空间，避免热量在封闭腔体内积聚影响元器件寿命，另一方面也能减少材料用量，降低构件整体重量，适配轻量化设备的装配需求。

　　设计思路上，整个框架的壁厚做了均匀化处理，所有转角位置都设置了工艺圆角，避免注塑成型过程中出现应力集中导致的开裂问题，同时在围边的内侧、外侧对应位置设置了多组定位凸点与安装柱，安装柱内部预埋了铜嵌件的安装位，不需要后续二次攻丝，直接用螺丝就能完成上层PCB板、绕组固定架的锁紧，装配效率更高。框架的侧边预留了走线缺口，方便变压器初级、次级绕组的引线引出到接线端子位置，缺口边缘做了圆弧倒角处理，避免穿线过程中割破线材绝缘层造成短路隐患。

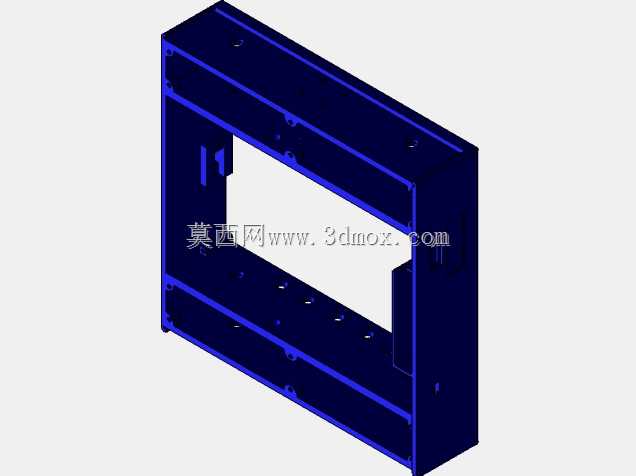

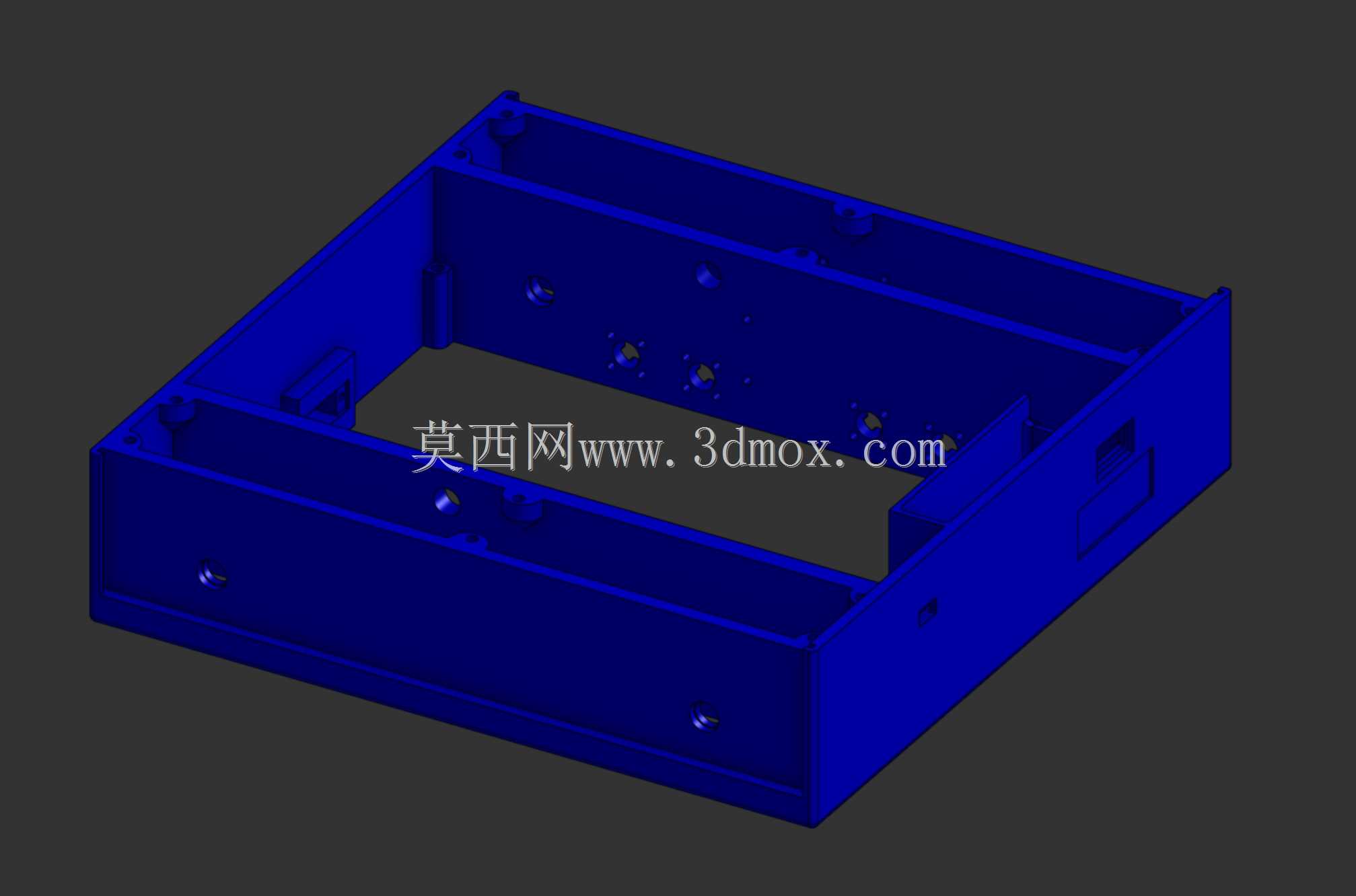

　　从安装边界尺寸来看，框架整体为矩形围边结构，长宽尺寸匹配常规100W-300W功率段电源变压器的安装基面，围边高度控制在刚好容纳绕组骨架的高度区间，不会因为过高导致设备整体尺寸超标，也不会因为过矮无法对内部元器件形成有效防护。底部的安装接触面平面度控制在合理公差范围内，和设备基面贴合后不会出现翘曲，四个角位预留的固定孔位间距符合通用电源模块的安装孔位标准，可以直接替换同规格的金属底座、普通塑料底座，不需要对原有设备的安装结构做修改，适配性较强。

　　在实际结构验证过程中，这类框架的卡扣位置做了加厚处理，反复拆装十次以上不会出现断裂、塑性变形的问题，围边的侧面设置了多组加强筋，从底部安装面延伸到围边顶部，提升了框架整体的抗扭刚度，即使在设备运输过程中受到侧向冲击，也不会出现围边开裂、定位失效的情况。和传统的金属冲压底座相比，这种尼龙12CF材质的底座不需要做表面喷塑、绝缘处理，加工工序更短，成型后尺寸一致性更好，批量生产时的装配良率更高，同时材料本身的阻尼特性可以吸收变压器运行过程中产生的微振动，降低设备运行的整体噪音。框架上的所有安装柱位都做了拔模斜度处理，适配注塑成型的工艺要求，生产过程中脱模顺畅，不会出现粘模、柱位拉毛的问题，后续如果需要调整安装孔位、增减定位凸点，只需要修改模具对应位置即可，改型成本较低，能够快速适配不同规格变压器组件的安装需求。
