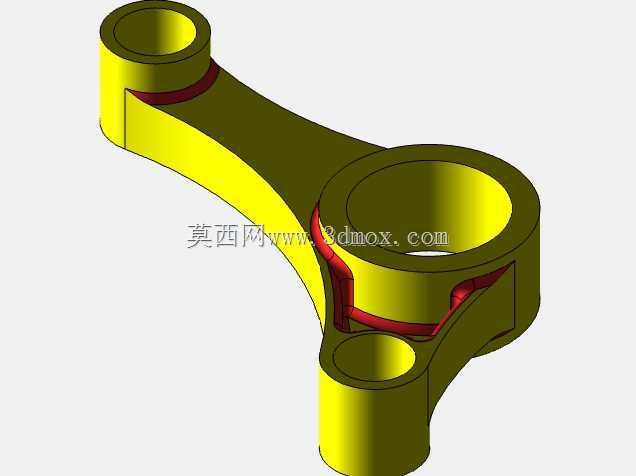

三孔铰接式传动连杆结构设计

　　这类三孔铰接连杆在往复式动力传递场景中应用十分广泛，从内燃机的配气机构到小型冲压设备的曲柄滑块单元，再到自动化生产线的摆臂传动组，都能见到这类结构的变体。和常规双孔连杆不同，三个铰接孔的设计让它可以同时对接三个运动副，在有限的安装空间内完成复合运动轨迹的传递，不需要额外增设转接支架，能有效压缩整套传动机构的整体体积。

　　从实际功能来看，三个铰接孔分别对应不同的运动输入输出端：直径最大的孔通常对接动力输出端的曲柄销，承受整套机构传递的主要交变载荷，孔壁需要做足够的厚度强化，避免长期往复受力下出现椭圆变形；两个直径较小的孔分别对接执行端的摆臂和定位端的固定销轴，其中靠近杆身中部的小孔主要承担运动轨迹的约束作用，最外侧的小孔则负责将动力传递到末端执行构件。设计时特意在大孔和杆身的衔接位置做了圆弧过渡加加强筋的结构，筋位沿着杆身受力的主应力方向布置，既不会额外增加过多的零件重量，又能大幅提升孔位根部的抗疲劳强度，避免应力集中导致的断裂失效。

　　杆身的截面采用了变厚度设计，靠近大孔的位置杆身宽度更大，向两个小孔延伸的过程中逐渐收窄，这种变截面设计完全贴合连杆工作时的弯矩分布规律：大孔端作为动力输入侧，受到的扭矩和弯矩最大，更宽的杆身可以提供足够的抗弯截面模量，而靠近小孔的位置受力逐渐减小，收窄截面可以降低零件的整体转动惯量，让机构往复运动时的惯性冲击更小，运转平稳性更好。孔与孔之间的中心距是这类零件最核心的安装边界参数，设计时严格匹配配套曲柄的回转半径和执行端的行程要求，三个孔的轴线平行度公差控制在0.02mm以内，避免安装后出现运动卡滞、销轴偏磨的问题。

　　每个铰接孔的内壁都预留了衬套安装的余量，实际装配时会压入铜基合金衬套，衬套和销轴之间保留合适的间隙配合公差，既可以保证转动灵活，又能在长期磨损后只更换衬套而不用更换整个连杆，降低设备的后期维护成本。孔端的倒角设计兼顾了装配便利性和应力分散作用，装配时衬套可以顺着倒角顺利压入孔内，不会刮伤孔壁表面，同时倒角也能消除孔口的锐边应力集中点，提升零件的疲劳寿命。杆身表面的过渡圆角全部做了R3以上的圆弧处理，没有尖锐的棱角，一方面是锻造或压铸成型时便于材料填充，减少成型缺陷，另一方面也能避免热处理时棱角位置出现应力开裂的问题。

　　在实际设备选型适配时，需要重点核对三个孔的中心距尺寸、各孔的内径参数，以及连杆整体的厚度尺寸，确保安装后连杆运动过程中不会和周边的机架、其他传动构件发生运动干涉。这类连杆的受力工况以交变拉压载荷为主，附带一定的弯曲载荷，材料通常选用40Cr调质处理，表面做发黑防锈处理，孔位内壁在压入衬套后会做精镗加工，保证和销轴的配合精度。设计时还特意在大孔和中部小孔的衔接位置做了内凹的让位结构，给曲柄回转时的配重块留出足够的运动空间，避免运动过程中出现碰撞干涉。两个小孔的位置分布经过运动仿真验证，在整个运动行程内，连杆的摆角控制在合理范围内，不会出现传动角过小导致的机构死点，保证动力传递的效率和平顺性。
