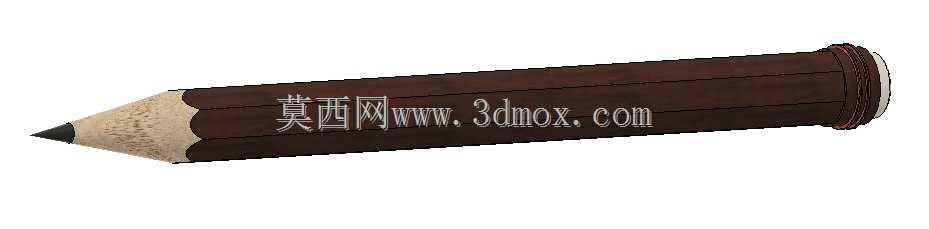

仿真削尖铅笔造型创意摆件结构设计

　　这款仿真削尖铅笔造型的构件，最初的设计需求来自文创展陈与桌面装饰场景的定制化诉求，在做结构拆解之前，首先要明确它的实际使用边界——它并非具备书写功能的真实文具，而是等比例放大的仿真造型件，主要应用在文创主题展厅的互动装置、创意办公空间的装饰陈设、儿童职业体验场景的教具道具这几个核心场景，部分客户也会将其作为主题快闪店的引流装置构件，因此结构设计上既要还原真实铅笔的视觉质感，也要满足长期静置摆放的结构强度要求。

　　从外形尺寸的设定来看，整体采用长圆柱主体加锥形削尖端的结构，主体圆柱段的直径参考真实铅笔等比例放大后控制在适配室内摆放的区间，既不会因为尺寸过小失去装饰辨识度，也不会因为直径过大造成摆放空间的浪费，总长度的设定结合普通人坐姿视线高度做了优化，放置在1米左右高度的展台上时，锥形笔尖的位置刚好和成年人站立时的视线齐平，能第一时间传递出造型的识别性。安装边界上，构件尾端设计了隐藏式的平接安装面，可以直接通过背胶或者膨胀螺丝固定在墙面、展台立面，也可以搭配配套的L型金属支架做悬空摆放，底部预留了标准的M6螺纹孔位，适配常规的桌面摆件金属底座，不需要额外做定制化的安装转接件，能适配绝大多数展陈场景的安装需求。

　　设计思路上没有采用一体成型的结构，而是把整个构件拆成了木质笔身段、削尖木质锥段、石墨笔尖段、尾端金属箍段四个独立的装配单元，每个单元之间采用止口定位加胶粘的方式连接，既方便分件做表面质感处理，也能在运输过程中拆分包装，降低物流损耗。笔身段的表面做了仿真的六面切削棱角处理，还原真实铅笔刨削后留下的木质棱边纹理，没有做过度光滑的曲面处理，避免视觉上失去木质铅笔的真实感；削尖锥段的表面做了细微的刨削刀痕纹理，模拟真实铅笔被卷笔刀削过之后的木质纤维走向，纹理的深度控制在0.2mm以内，既不会积灰也能在近距离观察时体现细节质感；石墨笔尖段采用深色哑光材质，锥度和真实铅笔的笔尖锥度保持一致，尖端做了R0.5的圆角处理，避免尖锐边角造成磕碰划伤，符合公共展陈场景的安全要求；尾端的金属箍段做了细微的滚花纹理，模拟真实铅笔尾端金属固定圈的压合痕迹，金属件和木质段的配合公差控制在0.1mm，装配后不会出现明显的拼接缝隙。

　　功能特性上，整个构件除了基础的装饰展示作用，笔身的平面段还预留了可定制的丝印平面，客户可以根据自身需求印刷主题logo、宣传文字，不需要额外破坏表面结构；材质选择上根据使用场景做了区分，室内长期使用的版本采用硬质发泡树脂做主体，重量轻且结构强度足够，不会因为长期摆放出现形变；户外使用的版本采用玻璃钢材质，表面做抗紫外线的涂层处理，能适应户外温湿度变化，不会出现褪色、开裂的问题。结构校核阶段重点验证了长圆柱段的挠度变形，在自身重量负载下，笔身中段的形变量控制在0.3mm以内，即使是1.2米长度的版本，长期水平放置也不会出现下垂变形的问题；锥形笔尖和主体段的连接位置做了内嵌的金属加强筋，避免受到意外碰撞时出现笔尖断裂的情况，连接强度能承受50N的侧向冲击力，满足公共场景的使用强度要求。

　　实际建模过程中，没有直接采用简单的拉伸加旋转命令生成基础外形，而是先通过真实铅笔的三维扫描获取基础曲面数据，再对扫描数据做曲面优化，把扫描产生的噪点、不规则瑕疵做规整处理，既保留真实铅笔的自然形态特征，也让曲面的曲率连续符合工业生产的脱模要求，每个分件的拔模斜度都控制在1.5度，适配树脂、玻璃钢两种材质的开模生产需求，不需要后续做额外的结构改模。表面纹理的处理上，木质段的纹理采用贴图映射加实体凹凸的方式实现，不是单纯的表面贴图，近距离观察时能看到纹理的立体起伏，和真实木质铅笔的触感保持一致；金属箍段的表面做了半哑光的金属质感处理，反光度控制在30%左右，不会因为展厅灯光照射产生过强的反光，影响整体的视觉仿真效果。
