汽车发动机火花塞三维结构建模作品

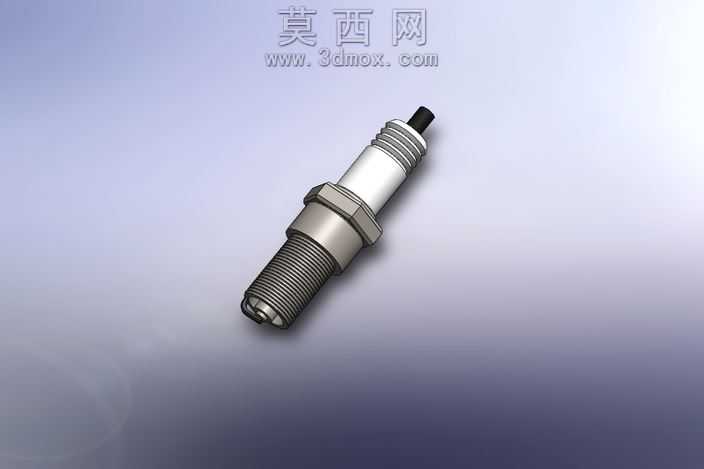

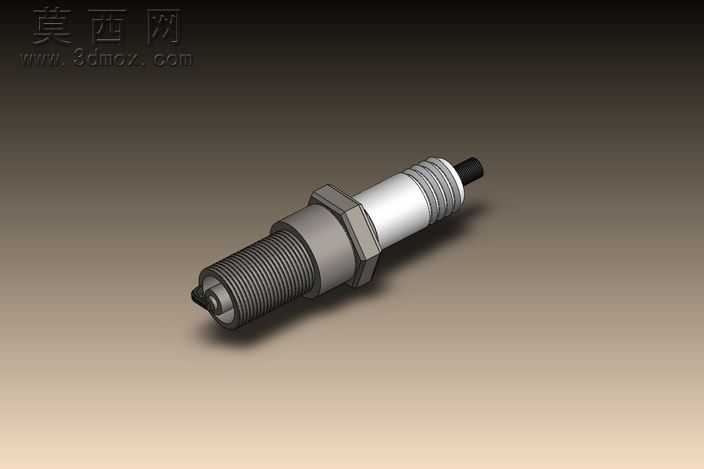

本作品为汽车发动机核心点火部件火花塞的三维建模成果，建模过程以还原火花塞真实结构与工业质感为核心目标，首先梳理火花塞的完整结构组成：从顶端的接线螺母、绝缘瓷体，到中部的金属壳体、六角安装台、密封垫圈，再到底部的中心电极、侧电极与螺纹安装段，每一处结构都严格参照实物的尺寸比例进行绘制。建模初期先绘制各段的回转体截面草图，通过回转特征快速生成瓷体、中心电极、接线端等轴对称结构的基础形态，针对金属壳体上的螺纹结构，采用螺旋线配合扫描切除的方式生成标准螺纹牙型，保证螺纹参数符合工业安装的通用规格，六角安装台则通过拉伸切除做出标准的六角对边尺寸，还原实际拆装时的扳手配合结构。建模过程中对细节结构做了精细化处理：绝缘瓷体表面的防滑棱、壳体与瓷体衔接处的密封压合结构、电极端部的细小倒角、侧电极的弯折焊接形态都逐一还原，避免结构简化带来的失真。材质与渲染阶段，针对不同部件的物理特性分配对应材质：金属壳体赋予磨砂合金钢材质，调整金属粗糙度与反射参数，还原金属件经过表面处理后的亚光金属质感；绝缘瓷体赋予高白度陶瓷材质，添加轻微的釉面反光效果，同时在瓷体表面做出细微的使用质感纹理，避免材质过于塑料化；电极部分采用耐高温镍合金材质，调高金属反光强度，还原电极端部经过高温工作后的金属色泽；接线端的金属螺母采用亮面镀锌金属材质，与壳体的亚光质感形成区分。渲染时采用深色渐变背景突出主体，布置多盏软光源打亮模型的结构轮廓，在金属棱边处生成自然的高光反射，同时开启环境遮蔽效果，让各部件衔接处的阴影过渡自然，清晰展现壳体螺纹、瓷体棱边、电极间隙等细小结构的层次。整个建模过程兼顾结构准确性与视觉真实感，既还原了火花塞作为精密工业零件的结构严谨性，也通过材质与渲染参数的调整呈现出工业产品的质感，可用于机械结构教学、发动机部件展示、汽配产品演示等多种场景。
