松下吸尘器软管刷头适配连接结构

　　在家用清洁设备的日常使用场景中，不同渠道采购的清洁刷头与原厂吸尘器主机的集尘软管往往存在接口尺寸不匹配的问题，这类问题会直接导致刷头无法安装、吸尘过程中漏风脱落，大幅降低清洁作业的效率。这款适配结构正是针对松下MC-PKL20A型号电动吸尘器设计，用于解决第三方平价刷头与原厂集尘软管的连接适配问题，让非原厂配件能够稳定安装在设备上正常使用，无需用户额外采购高价原厂刷头，降低日常清洁耗材的替换成本。

　　从实际功能层面看，该适配结构承担着管路连通、定位锁止、密封防漏三个核心作用。作为连接在集尘软管末端与刷头之间的过渡零件，其内部需要形成连续通畅的气流通道，保证吸尘过程中负压能够稳定传递到刷头位置，避免因通道截面突变造成风压损失，影响吸尘吸力表现。同时结构上需要匹配原厂软管末端的锁止机构，安装后能够与软管卡接固定，避免清洁过程中拖拽刷头时出现接头脱落的情况；与刷头连接的一端则需要适配第三方刷头的插入尺寸，保证刷头插入后配合紧密，减少接缝处的漏风问题。

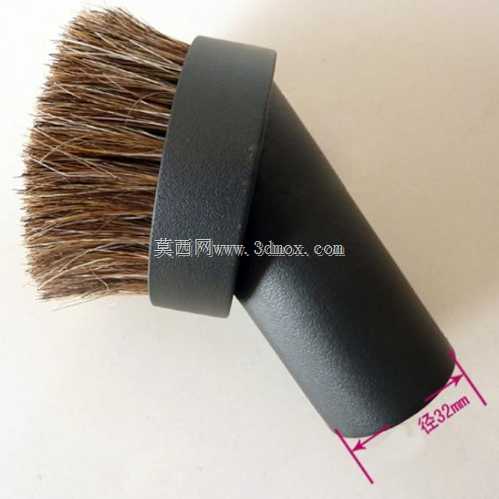

　　设计过程中需要同时兼顾两端的配合尺寸边界，适配的第三方电刷外径为36mm，对应接头的内径设置为35mm，保证刷头插入后有合适的配合紧度，既不会因为间隙过大出现松旷漏风，也不会因为过盈量太大导致刷头插拔困难。而适配吸尘器末端刷头的接口外径为32mm，针对这一尺寸的刷头，插入段的直径需要做对应调整，同时要兼顾原厂软管上的锁止卡扣位置，在接头上预留对应的卡扣让位与卡合结构，保证安装时锁止机构能够正常卡入到位，不会出现安装卡滞、锁止失效的问题。

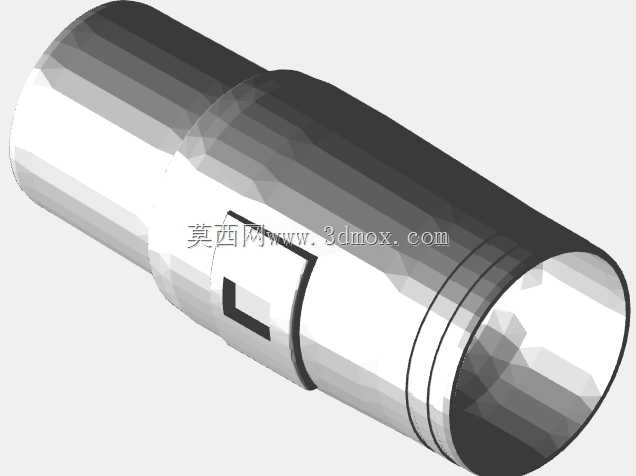

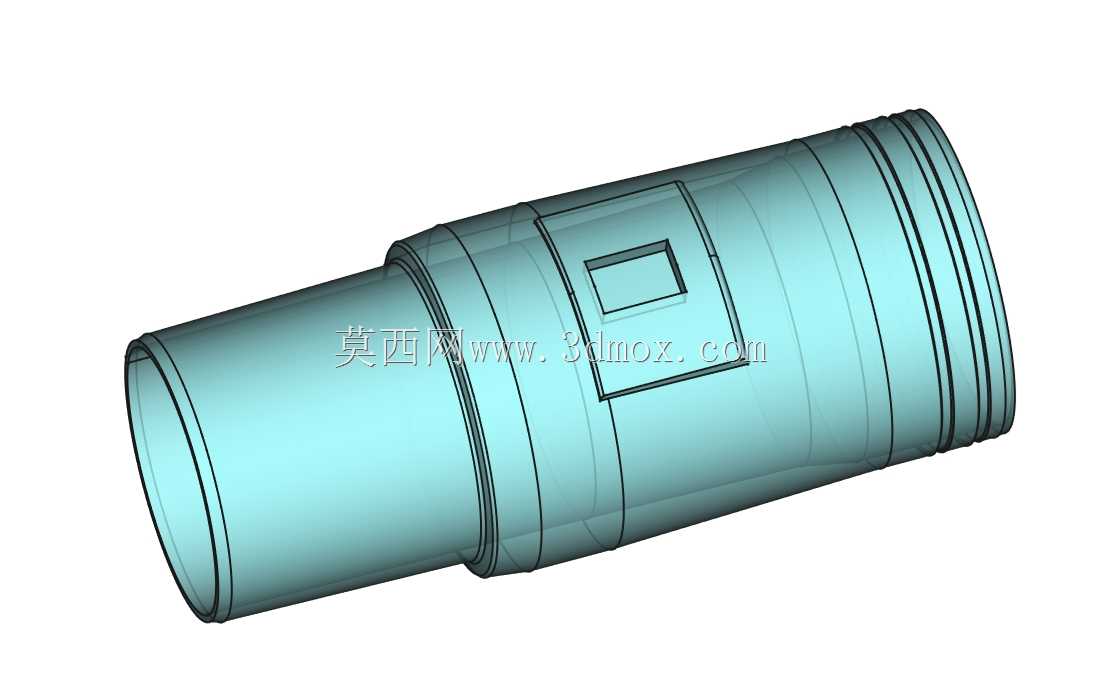

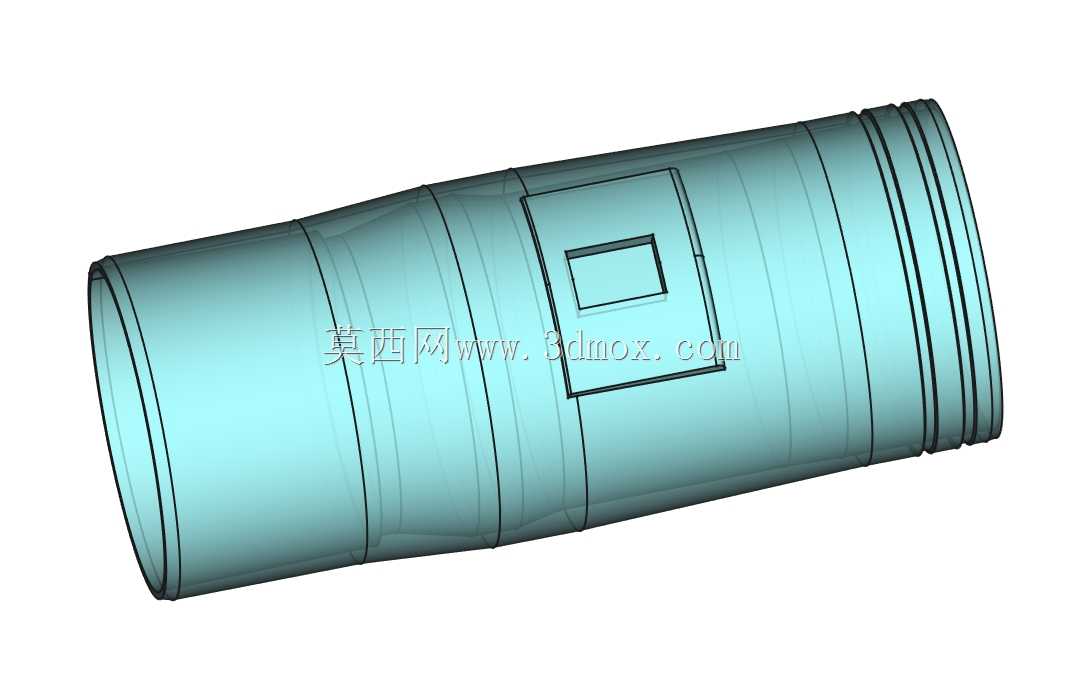

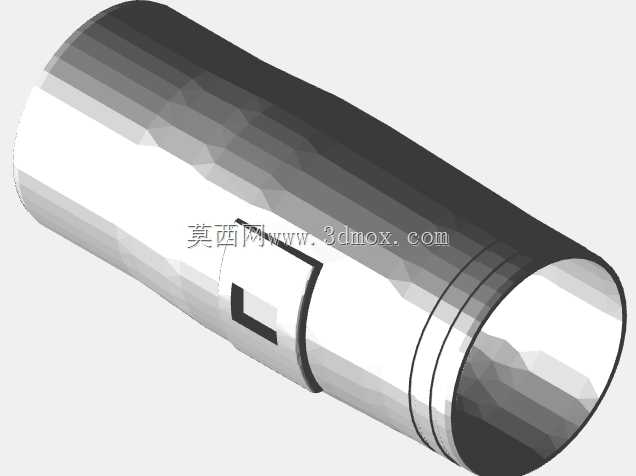

　　在结构外形上，该适配件采用变径筒状结构，整体为中空回转体基础形态，在对应软管锁止机构的位置设置了方形的卡扣让位槽，方便软管上的锁止块能够顺利卡入，实现接头与软管的轴向固定。接头表面设置了多道环形的加强筋结构，既可以提升薄壁筒状结构的径向强度，避免安装插拔过程中受力出现开裂变形，也可以在与软管配合时起到辅助密封的作用，减少配合面的间隙。针对不同尺寸的刷头插入端的细微尺寸差异，设计过程中经过多轮原型验证，调整插入段的直径与配合长度，最终确定适配性更好的版本，保证两种不同尺寸的第三方刷头都能通过对应的适配接头稳定安装。

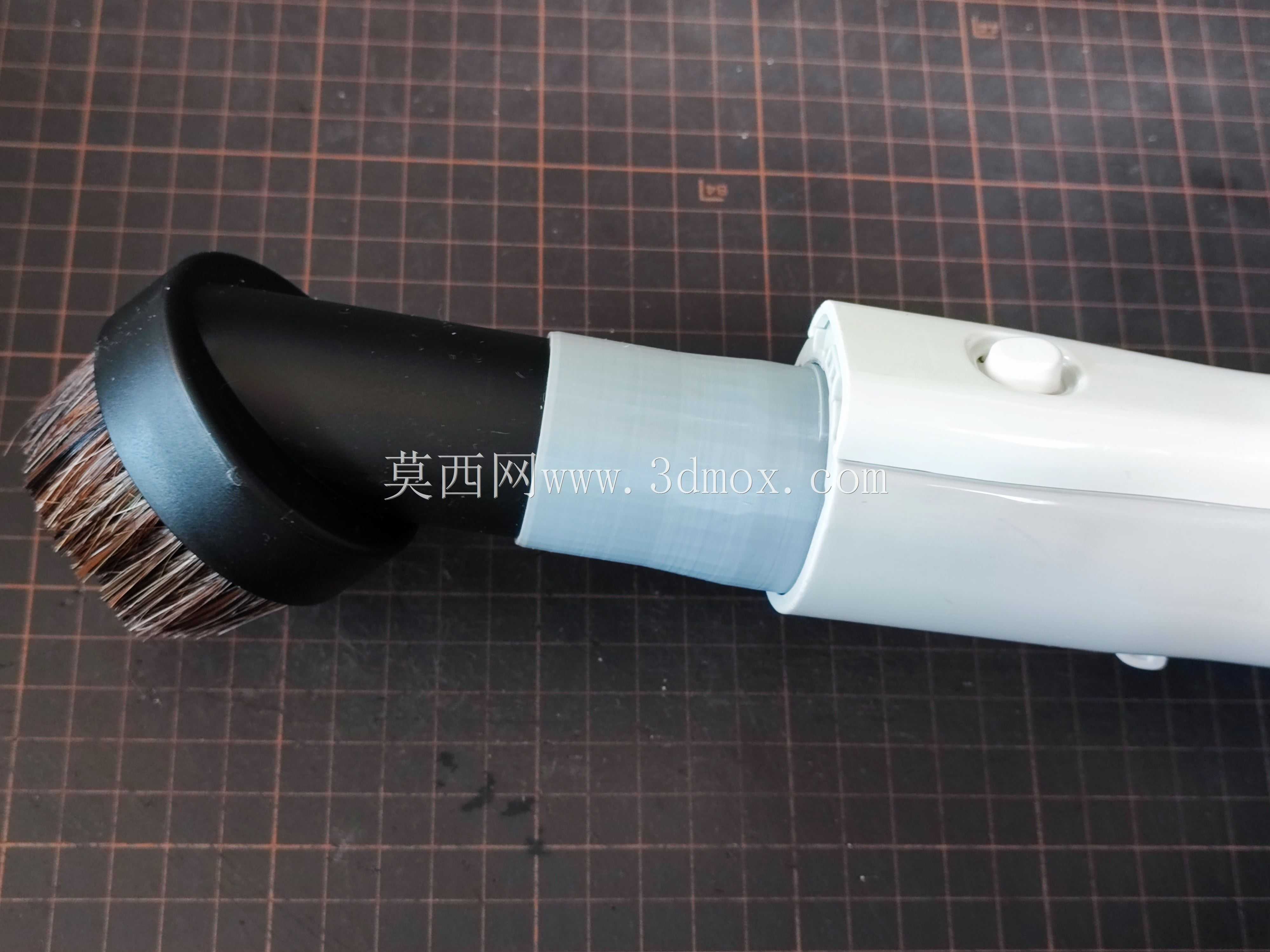

　　从安装使用的角度看，该适配件不需要对原有吸尘器软管或者第三方刷头做任何破坏性修改，安装时只需要将接头的一端插入原厂集尘软管末端，确认锁止卡扣卡入接头上的对应卡槽，再将第三方刷头插入接头的另一端即可完成装配，拆卸时按下软管上的锁止按钮就可以拔下接头，刷头也可以直接从接头上拔出，拆装过程和使用原厂配件的操作逻辑完全一致，不需要额外的工具辅助，普通用户就可以自行完成替换安装。这类适配结构的应用，能够有效拓展家用吸尘器的配件兼容性，让用户可以根据不同的清洁场景选择合适的第三方刷头，不用受限于原厂配件的规格限制，同时也能减少因为接口不匹配造成的配件浪费，提升清洁设备的使用灵活性。在3D打印制作的场景下，这类薄壁筒状结构的打印难度较低，不需要额外设置支撑结构就可以顺利成型，制作成本低廉，非常适合用户根据自身的配件尺寸需求做小批量的定制制作，解决实际使用中的配件适配痛点。
