带安装座的L型勾接式机械连接构件

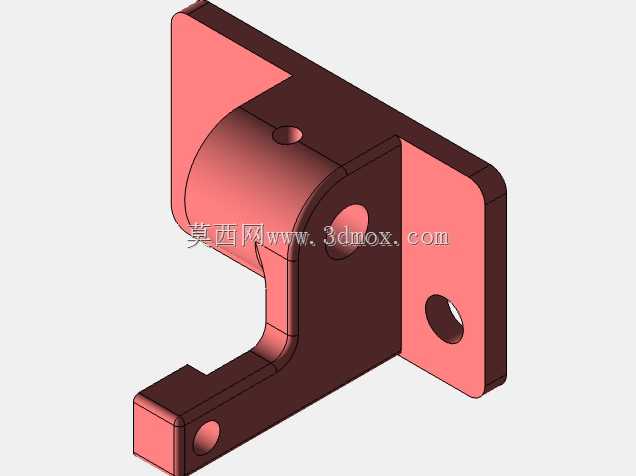

　　这类带安装法兰的勾接式构件，常出现在中小型自动化产线的工位挡停、工装夹具快换、小型舱门侧锁、设备检修门限位这类需要兼具定位与勾接承力的场景中，日常也会在非标设备的辅助支撑、输送线侧挡定位结构里见到它的变体。从结构上看，构件主体分为两个功能区块，一侧是带两个安装孔的垂直安装法兰面，法兰面做了加厚处理，孔位为沉孔设计，安装时螺栓头可以完全沉入孔内，不会突出安装面干涉后续对接的零件，法兰与主体衔接处做了圆角过渡，避免应力集中在直角连接处，长期受交变载荷时不会出现根部断裂的问题。

　　另一侧是向前延伸的勾状结构，勾体根部做了圆弧过渡加厚，勾端带有一个横向贯通的销孔，这个销孔可以穿入圆柱销或者铰接轴，用来和对接的勾扣、连杆或者锁舌配合，实现勾接锁定或者铰接摆动的功能。主体的圆柱段上还开有一个径向的定位孔，这个孔可以拧入紧定螺钉，用来锁定穿入圆柱内腔的轴类零件，或者作为注油孔给内部铰接的销轴加注润滑脂，减少铰接部位的磨损。设计这类构件的时候，首先要确认安装面的贴合度，法兰面的平面度需要控制在0.05mm以内，保证安装后不会出现翘曲，两个安装孔的孔距公差要控制在±0.1mm，和设备安装架上的预装孔位匹配，避免安装时出现孔位错位强行拧螺栓导致构件变形。

　　勾体部分的承力面需要做局部加厚，因为勾接状态下承力点集中在勾端的销孔位置，按照常规工况下150kg的静载荷计算，勾体根部的厚度需要达到12mm以上，才能保证受载时变形量不超过0.2mm，不会出现脱勾的情况。安装边界上，法兰面的整体尺寸为长60mm、宽45mm，安装时需要在安装架上预留至少70mm见方的平整安装面，两个安装孔的中心距为35mm，适配M6的内六角螺栓安装；构件整体从安装法兰面向外延伸的总长度为72mm，勾端向下的垂向高度为28mm，安装时需要在勾体下方预留至少15mm的活动空间，保证勾接动作时不会和周边的结构件发生干涉。圆柱段的外径为28mm，内腔如果需要穿入铰接轴，轴径适配12mm的标准圆柱销，径向定位孔为M5的螺纹孔，适配标准紧定螺钉。这类构件在实际使用中，常和扭簧、拉伸弹簧配合组成弹性锁扣结构，比如设备的侧开检修门，把这个构件固定在门框上，勾端和门上的锁扣配合，关门时锁扣滑入勾体位置自动卡入销孔实现锁定，按下解锁拨片就可以开门，比传统的门锁结构更简单，承力能力也更强，适合工业设备上需要频繁开关、有一定抗震要求的舱门部位。

　　在工装夹具的应用场景里，这个构件可以作为快速夹钳的固定座，勾端连接夹钳的连杆，通过法兰面固定在夹具基板上，相比焊接的固定座，这种机加工的构件尺寸精度更高，连杆动作的一致性更好，批量生产的夹具不会出现每个夹钳锁紧力度差异过大的问题。建模的时候需要注意几个容易出错的细节，首先是法兰面和圆柱主体的衔接处，不能直接做直角连接，必须倒R3以上的圆角，不然3D打印或者机加工的时候，直角位置容易出现应力集中，受力后直接断裂；其次是勾端销孔的位置，要保证销孔中心和法兰安装面的平行度，不然穿入销轴后会出现倾斜，导致对接的零件卡滞；还有沉孔的深度要控制准确，沉孔太浅螺栓头会突出安装面，太深又会削弱法兰的结构强度，一般M6螺栓的沉孔深度控制在7mm刚好能容纳标准内六角螺栓的头部。另外构件的所有外露棱边都需要做C0.5的倒角，去除加工后的毛刺，避免安装调试的时候划伤操作人员，也能减少应力集中的点位，提升构件的疲劳寿命。
