肖布林102VM车床横向进给螺母结构

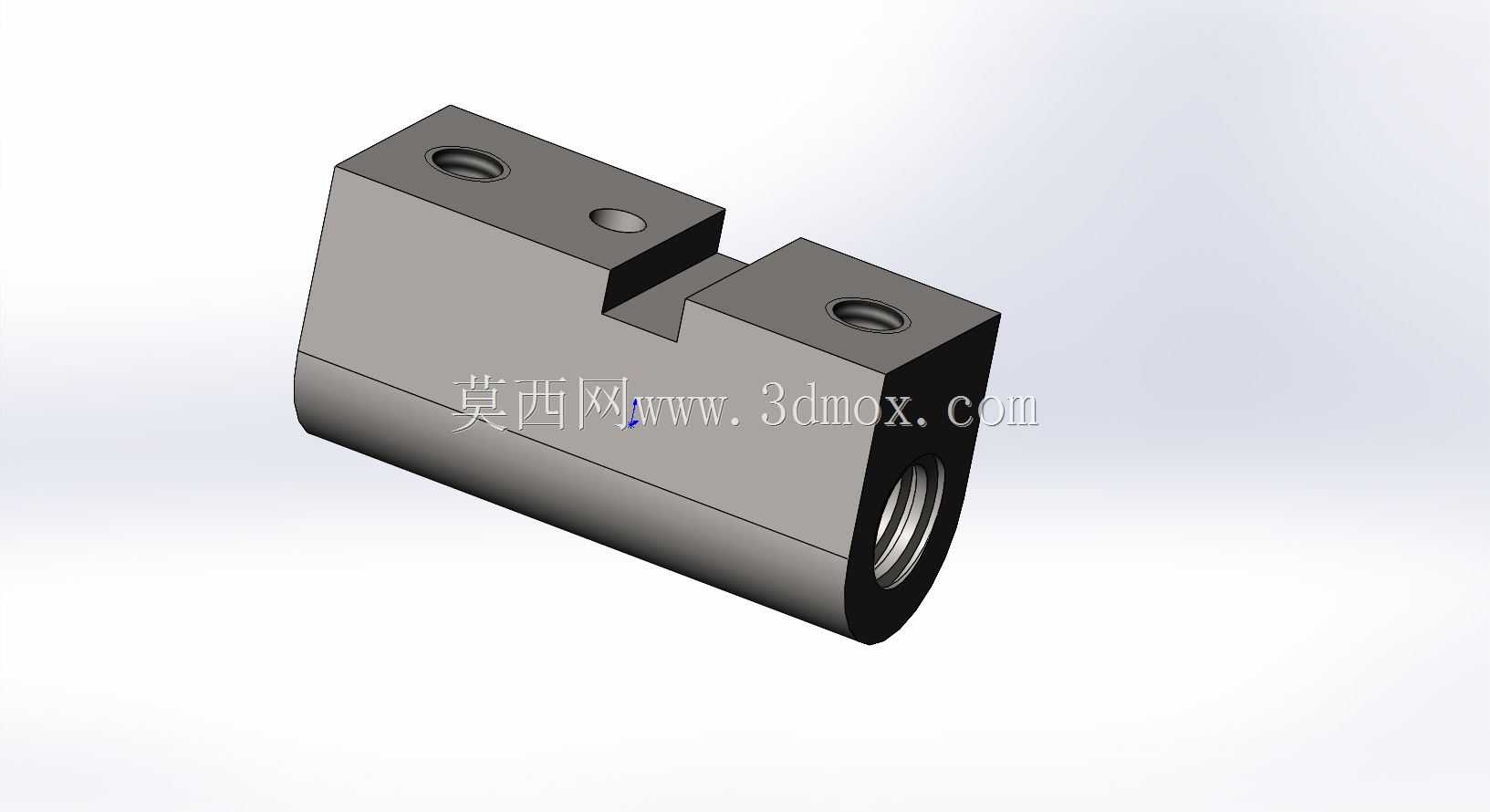

　　从结构设计逻辑来看，这款螺母采用分体式夹固基座搭配内螺纹传动套的组合结构，主体基座部分做了L型的安装定位面，基座上方预留了两个对称的沉头安装孔，用来通过内六角螺栓将整个螺母组件锁紧在车床横向滑台的安装基准面上，两个安装孔的孔位同轴度、孔距公差完全匹配102VM车床滑台的预装螺纹孔位，安装时不需要额外做配钻修配，直接对位锁紧即可保证传动基准与丝杠轴线的平行度要求。基座侧面单独预留了一个定位销孔，安装时可以打入圆柱定位销，抵消长期往复进给产生的剪切力，避免螺栓受剪松动导致的传动间隙变大问题。在精密车床的进给传动链路里，横向进给螺母是直接决定刀架横向走位精度的核心受力构件，这款适配Schaublin 102VM系列精密车床的横向进给螺母，从结构设计到安装边界都完全匹配原厂设备的传动公差要求，主要承担将横向进给丝杠的旋转运动转化为刀架滑台直线往复运动的传动功能，日常加工场景中，不管是小批量精密零件的外圆车削、端面切削，还是切槽、端面镗孔工序里的微量进刀，这个螺母的配合精度都会直接传导到最终工件的尺寸公差表现上。

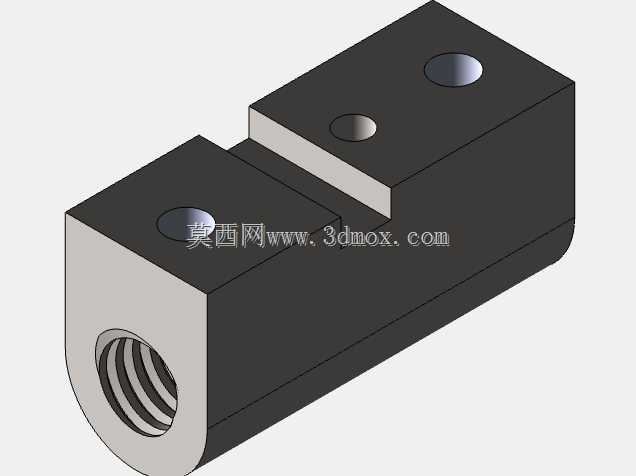

　　基座下半部分是半圆抱合式的内螺纹容纳腔，内壁加工有和进给丝杠完全适配的梯形传动内螺纹，螺纹的牙型角、螺距公差都严格匹配原厂丝杠参数，抱合结构的侧面预留了锁紧调节缝隙，可以通过侧面的锁紧螺钉微调螺母与丝杠的配合间隙，在长期使用出现磨损后，不需要整体更换螺母，只需要微调锁紧力就能消除反向传动间隙，把进给反向空程量控制在精密加工允许的公差范围内。从安装边界尺寸来看，整个螺母组件的轴向长度、径向安装高度都严格适配102VM车床横向滑台的安装腔空间，不会和周边的防尘护板、行程限位块产生运动干涉，内螺纹的公称直径、导程完全匹配原厂横向进给丝杠参数，安装后丝杠的转动阻力均匀，全程没有卡滞点，传动效率稳定。

　　在实际设备运维场景中，这类进给螺母属于车床的易损耗传动件，长期在带切削液、金属切屑的工况下往复运动，螺纹面会逐渐出现磨损，导致反向间隙变大、进刀尺寸不准的问题，更换这款适配的螺母组件时，只需要拆下原有磨损螺母，清理干净滑台安装面的切屑和油污，将新螺母的定位销孔对准滑台的定位销压入，锁紧两个安装螺栓后，微调抱合结构的锁紧螺钉，转动丝杠全程手感均匀无卡顿，同时反向转动丝杠时空程量控制在0.01mm以内，就能满足精密车削的进给精度要求。

　　不同于普通标准螺母的通用化设计，这款专用进给螺母的基座部分做了加厚处理，在频繁换向进给的冲击力作用下不会出现基座变形，内螺纹部分采用耐磨铜合金材质嵌装在钢质基座内，既保证了螺纹面的耐磨性能，又通过钢质基座保证了安装定位的刚性，避免全铜材质基座长期受螺栓锁紧力产生的形变问题。在日常设备保养中，每次给横向丝杠加注润滑脂时，只需要少量润滑脂进入螺母螺纹副接触面，就能形成稳定的油膜，降低螺纹面的磨损速度，延长螺母的更换周期，不需要频繁拆解维护。从建模还原的角度来看，这个模型完整还原了螺母的所有安装特征、调节结构和配合尺寸，不管是做车床的维修备件建模、进给系统的传动仿真，还是做设备运维的拆装培训课件，都能直接复用模型的所有结构特征，不需要额外做特征补全，所有倒角、退刀槽、沉孔的细节都和实物零件完全一致，安装配合面的形位公差特征也在模型里做了对应体现，能直观呈现这个零件在整个进给传动链里的装配关系和受力传递路径。
