36齿520规格摩托车后传动链轮结构

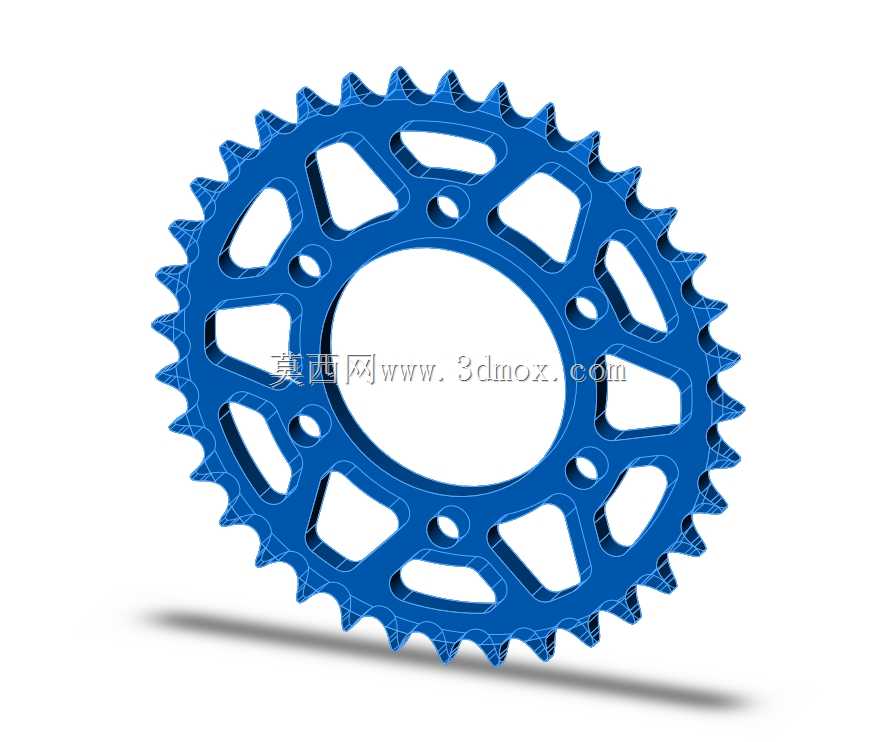

　　从结构设计逻辑来看，这款36齿520规格链轮采用了分体式镂空减重设计，齿圈部分采用高强度合金钢基材加工，保证齿部的耐磨性能与抗冲击强度，中心连接盘区域做了大面积的三角形镂空挖槽，在不降低整体结构刚性的前提下，尽可能降低旋转件的簧下质量，对于摩托车操控性提升有明显帮助——簧下质量每降低1kg，带来的操控响应提升效果远高于簧载质量的减重，这也是越野摩托车改装链轮普遍采用镂空设计的核心原因。齿形设计上严格匹配520规格链条的节距参数，每个齿的轮廓都经过修形处理，啮合时能保证链节与齿面的平滑接触，避免出现咬链、跳齿的问题，齿根位置做了圆弧过渡处理，减少应力集中，防止大扭矩输出时齿根出现断裂失效。这款链轮主要适配大排量越野摩托车、街车的后传动系统，作为链传动副的从动端部件，承担着将发动机输出扭矩通过链条传递至后轮的核心作用，是摩托车传动系统中直接影响动力传输效率、行驶平顺性的关键易损配件。日常工况下，链轮需要持续承受链条啮合带来的冲击载荷、交变拉应力，同时还要应对非铺装路面行驶时泥沙、碎石的磨粒磨损，以及雨天行驶时的水汽腐蚀，因此结构设计上的细节直接决定了部件的使用寿命与传动稳定性。

　　安装边界方面，链轮中心定位孔与轮毂安装止口采用间隙配合设计，保证装配时的同轴度，周向均匀分布的六个安装螺栓孔位置度公差控制在0.05mm以内，装配后链轮端面跳动量不超过0.1mm，避免高速运转时出现链条摆动、异响的问题。链轮的厚度尺寸匹配520链条的内节宽度，安装后链条不会出现轴向窜动，同时齿部的淬火硬化层深度控制在1.5-2mm之间，表面硬度达到HRC45-50，既保证齿面的耐磨性能，又能让芯部保持足够的韧性，承受冲击载荷时不会出现崩齿问题。

　　实际应用场景中，这类链轮除了原厂配套使用，也广泛用于摩托车性能改装场景，36齿的从动链轮齿数搭配不同齿数的前小飞轮，可以调整车辆的最终传动比：如果前链轮保持14齿不变，36齿的后链轮能让车辆低扭输出更强，适合越野爬坡、林道穿越的使用场景；如果搭配15齿前链轮，则能提升高速行驶时的平顺性，降低巡航转速，适合公路长途行驶。设计建模过程中，需要重点关注齿形的渐开线轮廓与链条滚子的啮合间隙，间隙过大会导致传动冲击、噪音增大，间隙过小则会出现卡链、磨损加剧的问题；同时镂空槽的圆角处理也需要重点校核，避免尖角位置出现应力集中，在反复交变载荷下产生疲劳裂纹。

　　另外链轮的安装面平面度公差也需要严格控制，如果安装面存在翘曲，装配后链轮会出现偏摆，导致链条单侧磨损，大幅缩短链条与链轮的整体使用寿命。从三维建模的角度来说，这类链轮的建模需要先确定链条节距、滚子直径、齿顶圆、齿根圆等基础参数，通过方程驱动生成准确的齿形轮廓，再通过阵列命令完成所有轮齿的生成，之后对中心安装区域进行结构优化，在保证安装强度的前提下做减重设计，最后对所有锐边做倒圆角处理，还原真实零件的加工工艺特征。
