带法兰端径向孔销轴类连接构件

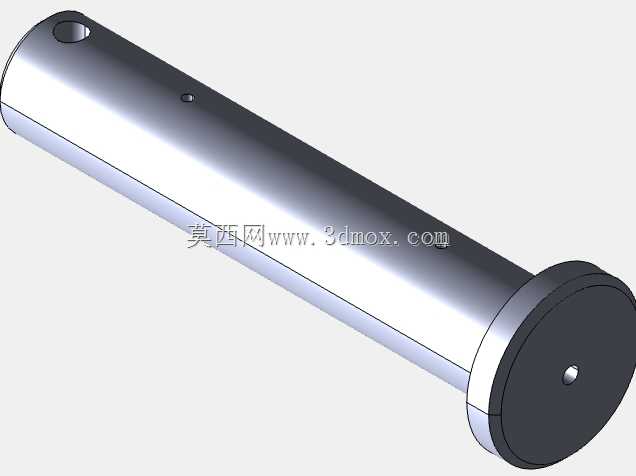

　　这类带法兰端的销轴构件，在流体输送管网、可移动工程作业装备的铰接点位应用十分广泛，尤其是拖挂式作业设备的管路接驳、结构铰接位置，既承担轴类零件的铰接定位功能，也可配合密封件实现管路端的限位支撑。从实际工程场景来看，野外作业的拖挂式挖掘设备、移动式灌溉管路系统中，这类构件需要同时承受径向剪切力与轴向窜动冲击力，法兰端的设计就是为了在安装时直接抵靠在安装座端面，省去额外的轴向定位挡圈，减少装配环节的零件数量，降低野外维护时的零件遗失风险。构件主体为等直径圆柱结构，表面做了光滑处理，减少与安装孔壁的摩擦损耗，长期铰接转动时不会出现卡滞、刮伤安装座内孔的情况。

　　靠近光轴端的径向通孔，是用来穿装开口销或者锁紧钢丝的，安装完成后穿入锁紧件，就能防止销轴在设备振动过程中出现轴向窜动甚至脱出，避免铰接结构失效引发的作业故障。法兰端中心的小凹坑，是加工时的工艺定位基准，也是安装时的对中标识，装配时可以借助这个凹坑快速找正销轴与安装孔的同轴度，提升装配效率。从设计思路上看，这类销轴没有采用复杂的异形结构，全部采用回转体特征建模，加工时可以直接用圆钢料在普通车床上完成主体加工，径向孔只需要钻床一道工序就能完成，加工门槛低，适合批量生产，也方便现场维修时快速测绘替换。

　　安装边界方面，法兰端的直径比主体轴径大出固定尺寸，安装座上需要加工出对应直径的沉孔来容纳法兰端，保证安装后法兰端面与安装座表面齐平，不会突出结构表面干涉其他部件的运动；主体轴径与安装孔采用间隙配合，保证铰接转动的灵活性，同时配合间隙控制在合理范围，避免铰接点位出现过大的晃动量，影响整个结构的刚性。径向孔的位置距离光轴端面有固定距离，保证穿入锁紧件后，锁紧件不会与安装座端面发生摩擦，同时能牢牢卡在安装座外侧，起到可靠的轴向限位作用。

　　在管路系统应用时，这类构件可以作为管路快速接驳的定位销，法兰端压在管路接头的端面上，配合密封圈实现接头处的端面密封，径向孔用来穿装保险销，防止管路内流体压力波动导致接头脱开，相比普通的圆柱销，这种带法兰的结构不需要在销轴两端都加装锁紧件，只需要在光轴端穿装一次锁紧件就能完成固定，单侧操作的特性尤其适合安装空间狭窄、无法双侧作业的管网铺设场景。构件的所有棱边都做了微小的倒角处理，既避免安装时锋利棱边刮伤操作人员，也能在插入安装孔时起到导向作用，不需要反复对孔就能快速装配。从受力角度设计时，主体圆柱的直径是根据所承受的最大剪切力计算得出，法兰端的厚度满足轴向承压的强度要求，不会在长期轴向冲击力作用下出现法兰变形、断裂的情况，径向孔的位置避开了销轴的最大剪切应力截面，避免开孔导致的应力集中削弱销轴整体强度，保证构件在重载、振动的作业环境下能长期稳定工作，不需要频繁更换。
