微型方形滚柱直线导轨滑块结构

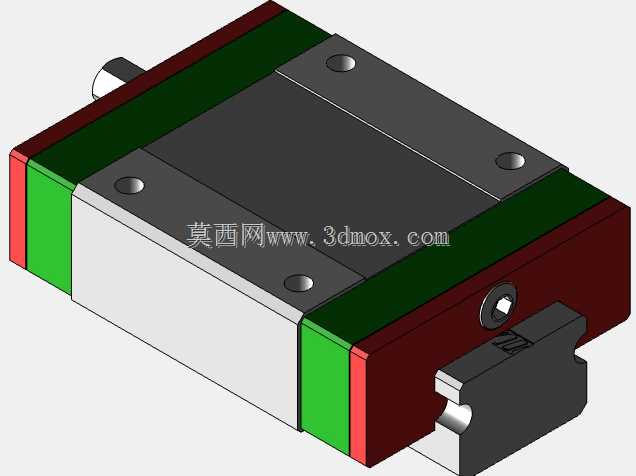

　　这款微型滚柱直线导轨滑块，是针对小行程精密往复运动场景开发的导向承载部件，日常在桌面级精密检测设备、小型自动化点胶工位、半导体晶圆搬运模组、3C产品小件装配治具这类安装空间局促、负载不大但对导向精度要求高的设备里应用极广。区别于常规大规格导轨滑块，这款产品的整体轮廓做了紧凑化处理，滑块主体采用方形窄体设计，四个安装沉孔对称分布在滑块顶面的金属端板上，安装孔位的中心距严格匹配行业通用的微型导轨安装尺寸规范，不需要额外加工转接板就能直接固定在运动负载台面上，能最大限度压缩运动机构的整体安装高度，适配设备内部局促的装配空间。

　　滑块两端的密封端盖采用双色复合结构，外侧的硬质结构件用来固定密封件、约束滚柱回流路径，内侧的弹性密封唇口紧密贴合导轨滚道表面，能在日常运行中阻挡车间环境里的细微粉尘、切削碎屑、润滑脂溢出进入滑块内部滚道，避免滚柱和滚道出现早期磨粒磨损，延长部件的维护周期。滑块的滚道采用哥特式截面设计，滚柱与滚道的接触为线接触形式，相比同尺寸的钢球导轨，能承受更大的垂直负载与倾覆力矩，在短行程高频往复运动的工况下，不会出现钢球点接触容易产生的压痕变形问题，运行刚性更稳定。

　　设计过程中，滚柱的回流通道做了圆弧过渡优化，没有传统导轨回流槽的直角拐点，滚柱在循环进出承载区的时候不会产生卡顿冲击，运行过程的噪音更低，低速进给的时候不会出现爬行现象，能满足微米级进给的运动控制要求。滑块侧面设置了注油接口，日常维护的时候可以直接通过注油嘴向滚道内补充润滑脂，不需要拆解滑块就能完成润滑保养，适配设备长期连续运行的维护需求。导轨与滑块的配合间隙可以根据使用场景选配，普通搬运工位可以选微间隙配合降低装配难度，精密检测工位可以选预压过盈配合，消除反向间隙提升运动定位精度。

　　安装边界上，滑块的底面与导轨顶面为基准贴合面，装配时需要保证安装基面的平面度公差在0.02mm以内，避免安装基面变形导致滑块滚道受力不均，出现运行卡滞或者精度衰减过快的问题；滑块两端预留的行程安全间隙不小于5mm，防止运动超程时滑块端盖撞击硬限位造成结构损坏。在实际选型应用中，这款滑块适配的导轨宽度为15mm规格，单滑块的额定动负载能满足10kg以内的水平负载往复运动需求，最高运行线速度可以达到1m/s，完全覆盖小型精密自动化设备的常规运动参数要求。结构建模过程中，所有的安装孔位、密封件槽位、滚道曲率参数都按照实际加工公差做了还原，滚柱的排布、回流路径的结构都做了实体建模，没有做简化省略，能直接用来做设备的运动干涉检查、安装空间校核，也可以作为非标自动化设备设计时的标准件选型参考模型，帮助结构工程师快速完成运动模组的布局设计，减少标准件建模的重复工作量。
