微型线性导轨滑块组件结构设计

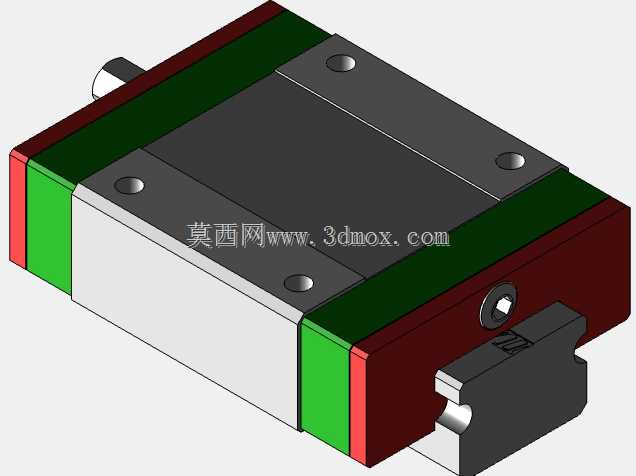

　　这款微型线性导轨滑块组件，是面向紧凑空间直线传动场景开发的导向承载部件，在3C电子组装设备、小型检测仪器、桌面级自动化工位、精密光学调整架这类对安装空间有严格限制的设备中应用广泛，主要承担负载下的高精度直线往复运动导向功能，可抵消运动过程中产生的倾覆力矩与侧向载荷，保证运动轨迹的直线度与重复定位精度。从结构设计逻辑来看，滑块主体采用合金钢基体加工，端面设置的密封端盖可阻挡加工碎屑、粉尘进入滚道内部，延长内部滚动体的使用寿命，两侧的绿色缓冲垫用于滑块运行至行程端点时吸收硬接触冲击，避免刚性碰撞导致的部件变形或精度损失。

　　滚道采用四列圆弧接触式设计，滚动体与滚道的接触角经过优化，可同时承受径向载荷、反径向载荷以及双向侧向载荷，在单滑块偏载安装的工况下也能保持稳定的运行精度，不会出现卡滞或爬行现象。滑块顶部预留的四个安装沉孔，可直接通过内六角螺丝与负载载板连接，孔位公差按照精密级配合要求设计，安装时无需额外调整即可保证负载安装面与导轨基准面的平行度；端部的注油嘴设计可在不拆解滑块的情况下完成润滑脂加注，日常维护操作便捷，适配设备长期连续运行的维保需求。

　　安装边界方面，这款滑块适配同规格微型线性导轨，导轨安装基准面与滑块侧基准面的贴合公差控制在0.01mm以内，安装时需先清理导轨安装面的毛刺与杂物，按照对角线顺序逐步拧紧安装螺丝，避免安装应力导致导轨变形影响运行顺畅度。滑块的总高度、安装孔距、端面突出尺寸都经过紧凑化优化，相比同载荷等级的标准导轨滑块，整体占用空间缩减近30%，可直接嵌入到狭小的设备内部空间中，不需要额外预留安装避让位。在实际选型应用中，这类微型导轨滑块常搭配微型丝杠或者同步带传动组件使用，组成紧凑的直线运动模组，用于小行程、高频率往复运动的工位，比如电子元件的引脚裁切工位、小型视觉检测的镜头移动轴、实验室精密取样设备的进给轴等场景。

　　设计过程中针对滑块的回流道结构做了圆滑过渡处理，滚动体在循环过程中不会产生硬性撞击，运行时的噪音可控制在40分贝以内，满足对噪音有严格要求的实验室设备、医疗检测设备的使用需求。滑块的预压等级可根据实际使用场景调整，轻预压等级适用于低阻力、高响应速度的轻载快速移动场景，中预压等级适用于有一定倾覆载荷、对刚性要求更高的加工工位，不同预压等级的滑块外部安装尺寸完全一致，可在设备调试阶段根据实际运行状态直接替换，不需要修改周边安装结构。滑块端部的密封结构采用双唇式密封设计，内层密封阻挡润滑脂泄漏，外层密封阻挡外界粉尘、切削液进入滚道，在有少量切削液飞溅的小型加工设备中也能稳定运行，不会因为污染物进入导致滚道磨损、精度下降。
