带轴段方头法兰连接结构三维设计

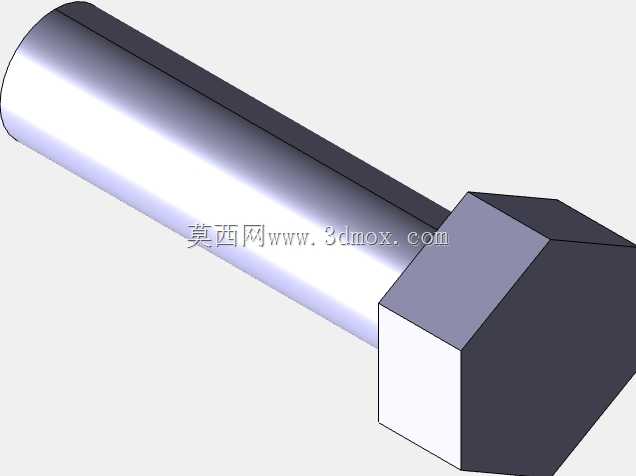

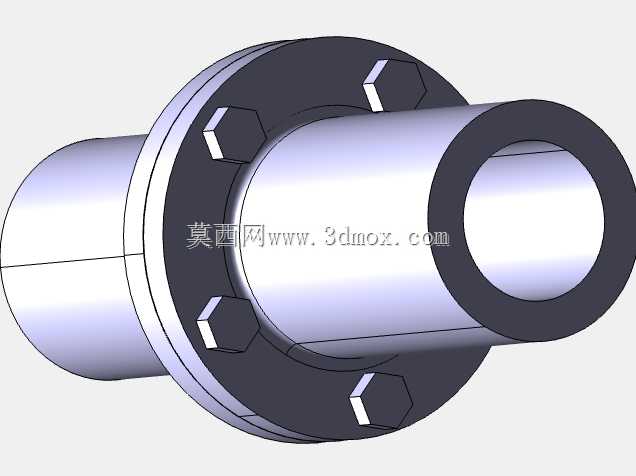

　　从实际使用的功能特性来看，该结构的核心作用是将两根独立加工的轴段通过法兰端面的贴合定位、紧固件锁紧实现刚性固连，方头结构的设计并非冗余，一方面是在装配过程中可以通过方头部位施加卡持力，避免轴段跟转，方便法兰端面紧固件的拧紧操作，另一方面在部分需要周向防松的场景下，方头可以配合外部止动块实现额外的周向限位，避免长期正反转切换时连接部位出现周向窜动。伸出的光轴段是直接与配套的轴承座、传动轮或者负载端对接的部位，轴段的外圆加工精度需要满足h6级以上的公差要求，保证与配套轴承内圈、传动轮轮毂的配合间隙在合理范围内，避免运行过程中出现偏心振动。在各类工业传动系统的轴系布局中，这类带伸出轴段与方头定位结构的法兰连接部件，是实现两根同轴轴段刚性扭矩传递的核心连接件，常见于中小型工业输送线、机床辅助传动单元、小型发电机组的动力输出端对接场景，也会应用在部分需要刚性对中的工装夹具动力输入位置，区别于弹性联轴器的缓冲补偿特性，这类刚性法兰连接结构更适用于对中精度要求高、传动载荷平稳无强冲击的工况，能保证轴系传动的同步性，不会出现传动滞后的问题。

　　从设计思路层面拆解这个结构，首先要匹配对接轴的额定传递扭矩，核算法兰盘的厚度、连接螺栓的分布圆直径与螺栓规格，确保在额定载荷下法兰盘不会出现端面翘曲、螺栓剪切断裂的问题；其次要考虑装配工艺性，方头的对边尺寸要比相邻轴段的直径大2-3mm，既保证卡持时的受力面足够，也不会因为方头尺寸过大导致相邻部位的装配空间被挤占；光轴段的长度要根据对接部件的轮毂宽度确定，要保证轴端锁紧件安装后不会出现轴向窜动，同时轴段根部要设计合理的退刀槽或者圆角过渡，避免应力集中导致轴段在交变载荷下出现断裂。

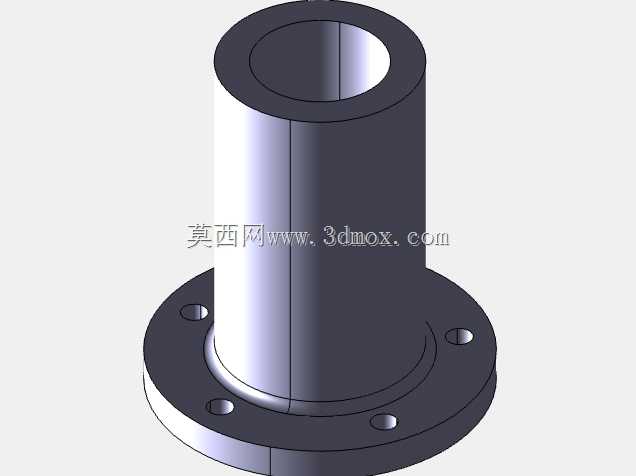

　　关于安装边界的尺寸把控，法兰盘的外圆直径要比连接螺栓的分布圆直径大出螺栓公称直径1.5倍以上的尺寸，保证螺栓孔的壁厚足够，不会在拧紧时出现孔壁开裂；方头的轴向长度要满足常用扳手的卡持深度要求，一般不小于12mm，避免装配时扳手滑脱；光轴段的末端要设计合适的倒角，方便装配时顺利穿入轴承或者轮毂内孔，不会刮伤配合面的精加工表面。在实际建模过程中，要注意法兰端面与轴段的垂直度公差控制，这个形位公差直接决定了两根轴对接后的同轴度，如果端面垂直度超差，轴系运行时会出现明显的径向跳动，轻则导致轴承过早磨损，重则引发整个传动系统的振动超标。

　　另外法兰端面上的连接孔要采用位置度公差约束，保证与对接法兰的孔位完全匹配，避免装配时出现螺栓无法穿入的问题，对于需要频繁拆装的场景，连接孔可以设计为稍大的间隙配合，但间隙量不能超过0.2mm，否则会影响传动的对中精度。这类结构在日常维护时也比较便捷，只需要拆卸法兰端面的紧固件就可以分离两根轴段，不需要将整个轴系从设备上完全拆解，能大幅降低设备检修的停机时间，这也是刚性法兰连接结构在各类固定传动场景中被广泛应用的重要原因。需要注意的是，这类结构不适合用在两轴存在明显安装对中误差、或者运行过程中存在较大冲击载荷的场景，刚性连接无法补偿径向、角向和轴向的安装误差，强行使用会导致轴段、轴承或者连接螺栓过早失效，在选型应用时需要结合实际工况的载荷特性、安装精度条件综合判断。
