家用滚筒波轮洗衣机操控调节旋钮结构

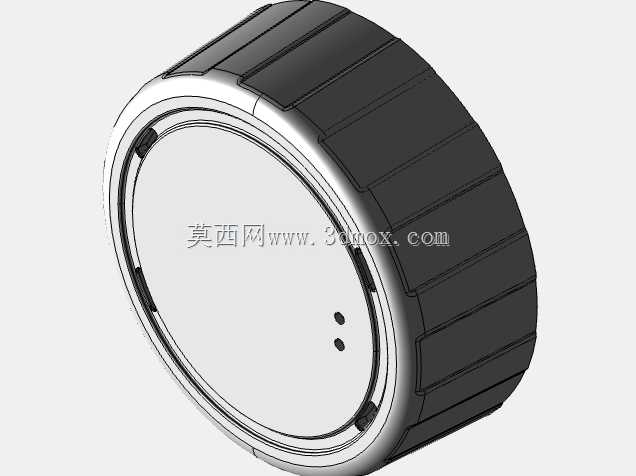

　　从结构分层来看，旋钮整体分为外圈握持段、中间装饰盖板、内部卡接转轴座三个核心部分，外圈采用软硬共注的工艺思路，外层防滑段使用耐磨的软质包覆材料，内层支撑结构为硬质工程塑料，兼顾握持手感与结构强度，中间的平整盖板区域可预留丝印档位标识的位置，标识区域做了下沉0.2mm的设计，避免长期擦拭导致标识磨损脱落。内部的转轴连接位采用了对称分布的弹性卡爪结构，卡爪的卡合量设计为1.2mm，既可以保证安装时按压到位即可与控制面板上的电位器转轴牢固卡合，不会因为长期旋转出现松脱打滑，又能在售后维修时通过专用工具顺利拆卸，不会损坏面板上的电位器部件。在家用洗衣设备的操控系统设计中，旋钮作为用户与设备交互最频繁的物理部件，其结构合理性直接决定整机的操作体验与长期使用可靠性。这款旋钮的设计首先围绕日常高频操作的实际场景展开，日常使用中用户往往在手部沾有洗衣液泡沫、水渍的状态下进行档位切换，因此外圈特意设计了等距分布的竖向防滑棱，棱边做了R0.3的圆角过渡，既保证湿手操作时的摩擦力足够，不会出现打滑拧不动的情况，又避免锐边长期接触磨损用户皮肤。

　　安装边界方面，旋钮的轴向突出控制面板表面的高度设计为18mm，这个高度既保证用户握持旋转时有足够的施力空间，不会因为突出过矮导致手指蹭到面板表面，又不会因为突出过高在运输、日常磕碰时出现受力断裂的风险，旋钮的最大外径为48mm，适配市面上绝大多数家用洗衣机控制面板的安装开孔尺寸，开孔直径预留42mm即可满足安装需求，安装后旋钮与面板之间保留0.5mm的均匀间隙，避免旋转过程中与面板发生摩擦卡滞。

　　功能特性上，旋钮的旋转阻尼做了分段式设计，每旋转15度设置一个清晰的档位顿挫感，对应洗衣机的不同洗涤程序、温度、转速档位，用户无需低头看面板，仅凭手部的触感反馈就能确认档位是否切换到位，这种阻尼结构通过内部的弹珠与定位齿盘配合实现，弹珠采用不锈钢材质，定位齿盘使用耐磨POM材料，可承受至少10万次的旋转操作而不出现阻尼衰减、档位模糊的问题。从设计落地的角度考虑，这款旋钮的所有结构都做了拔模斜度处理，外圈防滑棱的拔模斜度为1度，内部卡爪结构的拔模斜度为1.5度，完全满足注塑生产的工艺要求，不需要额外做滑块抽芯结构就能顺利脱模，能有效降低批量生产的模具成本与成型不良率。

　　在实际整机装配场景中，这款旋钮可以适配波轮、滚筒等不同类型的家用洗衣设备，不管是前置式滚筒的正面操控布局，还是波轮洗衣机的顶部操控布局，其安装尺寸、操作力度都能匹配通用的电位器、编码器部件，不需要针对不同机型做大幅的结构修改，能有效缩短家电厂商的配件开发周期，降低配件库存管理的复杂度。细节处理上，旋钮的背面做了均匀分布的加强筋，筋条厚度为1.5mm，既提升了整体的抗扭强度，避免用户用力过大拧裂旋钮本体，又不会因为壁厚不均导致注塑成型时出现缩痕、翘曲等外观缺陷，旋钮的边缘所有外露位置都做了圆角处理，没有任何尖锐的棱角，即使老人、儿童操作也不会出现划伤的风险。
